Molde pneumático reto de crimpagem OTP em U JW-AP13
Modelo do Produto: JW-AP13
Especificações
Tipo: Molde Pneumático RetoAplicação: Crimpagem de Terminais OTPFormato: UCompatibilidade: Terminais de FioOperação: Pneumática- Solicite um Orçamento

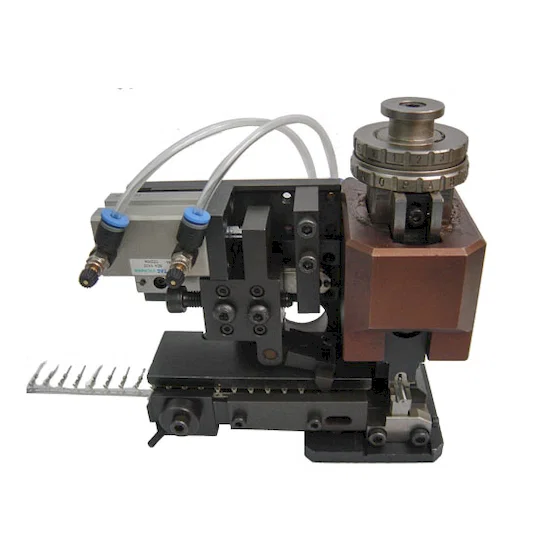

O JW-AP13 é um molde pneumático reto de crimpagem de terminais, com assento de matriz OTP em U, para a crimpagem de terminais de fio em uma prensa de terminais. O terminal é alimentado em linha reta até a posição de crimpagem ao longo da mesa, e não pela lateral.
A crimpagem é fechada por um cilindro pneumático montado no corpo da matriz, com as linhas de ar levadas para a traseira do cabeçote. Como o acionamento fica no próprio molde, a prensa precisa apenas fornecer a mesa de montagem e o sinal de curso, e a força de fechamento é ajustada no regulador de ar, e não pela ligação mecânica da prensa. A alimentação reta mantém a tira alinhada ao eixo de crimpagem, de modo que o terminal não gira durante a indexação.
Ele é montado onde a prensa não possui ariete acionado para um aplicador mecânico, e como reposição em estações pneumáticas que processam terminais OTP em U nas orientações horizontal ou vertical.
1. Acionamento pneumático integrado ao corpo da matriz, com cilindro e conexões na traseira do cabeçote
2. Alimentação reta do terminal ao longo da mesa, alinhada ao eixo de crimpagem
3. Assento de matriz OTP em U para terminais de barril aberto
4. Orientação de crimpagem horizontal e vertical, definida pela matriz e pela posição de montagem
5. Pista de alimentação e batente ajustáveis, reajustados após a troca de terminal
6. Bloco de base único que se monta no porta-ferramentas da prensa de terminais e é substituído como unidade
| Parâmetro | Especificação |
|---|---|
| Modelo | JW-AP13 |
| Tipo | Molde pneumático reto de crimpagem de terminais |
| Projeto | Molde OTP em U |
| Orientação de crimpagem | Crimpagem horizontal e vertical |
| Acionamento | Pneumático, cilindro no corpo da matriz |
| Aplicação | Aplicador de crimpagem de terminais de fio |
| Tipo de ferramenta | Ferramenta de prensa de terminais, aplicador de máquina de terminais |
— Prensas de terminais sem ariete acionado, em que a crimpagem é fechada pelo cilindro do molde
— Estações com aplicador pneumático que processam terminais de barril aberto OTP em U com alimentação reta
— Substituição de um molde pneumático de alimentação reta desgastado em um porta-ferramentas existente
— Estações que alternam entre crimpagem horizontal e vertical no mesmo terminal
— Lotes curtos de um único terminal, em que a matriz é ajustada uma vez e permanece na prensa
