Máquina de Enrolamento de Cabos 50–300 mm WPM-2009L

📅 2025-04-29 👁️ 858
  • Modelo do Produto: WPM-2009L

  • Especificações

    Modelo: WPM-2009L
    Tensão: AC220V/50 Hz ou AC110V/60 Hz
    Dimensões: L485 × W420 × H340mm
    Faixa de comprimento do enrolamento: Ajustável
    Números de enrolamento: Programável
    Velocidade de enrolamento: Ajustável
    Espaçamento da haste: 50-300mm (personalizável)
  • Solicite um Orçamento

A WPM-2009L enrola cabos e mangueiras em bobinas com velocidade e comprimento de enrolamento ajustáveis, mantendo um número predefinido de voltas por bobina. O espaçamento das hastes, de 50 a 300 mm, define a largura da bobina, de modo que uma única máquina atende bobinas estreitas e bobinas largas e planas. A bobina é liberada por pedal, o que mantém as duas mãos no cabo durante a formação.

O enrolamento manual ocupa um operador durante toda a bobina e o resultado depende da velocidade e do alcance do pulso. A 2009L aciona o enrolamento em velocidade definida e para na contagem de voltas programada, e o fabricante informa redução de 75% no custo de mão de obra em relação ao enrolamento manual. A largura e o comprimento da bobina vêm dos ajustes da máquina, e não de como o operador segura o cabo.

É o maior dos dois modelos 2009: 485 x 420 x 340 mm, com tela de toque, liberação por pedal e espaçamento de hastes de 50–300 mm, com tamanhos de bobina personalizados disponíveis, contra a versão de 400 x 280 x 400 mm com teclado. Nenhum dos dois amarra; para bobina e amarração em um único ciclo, o passo seguinte é a série 212, que acrescenta um cabeçote de amarração ao cabeçote de enrolamento.

Principais características

1. Espaçamento das hastes de 50–300 mm, que define a largura e também o diâmetro da bobina.

2. Velocidade e comprimento de enrolamento ajustáveis, com contagem de voltas predefinida.

3. Liberação da bobina por pedal, para manter as duas mãos no cabo durante o enrolamento.

4. Entrada de parâmetros por tela de toque; tamanhos de bobina personalizados sob consulta.

5. Somente enrolamento — sem cabeçote de amarração; combina com amarração manual ou equipamento separado.

6. AC 220 V 50 Hz ou AC 110 V 60 Hz; estrutura de bancada de 485 x 420 x 340 mm.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-2009L
FunçãoSomente enrolamento (sem amarração)
Espaçamento das hastes50–300 mm
Faixa de comprimento de enrolamentoAjustável
Número de voltasPredefinido
Velocidade de enrolamentoAjustável
TensãoAC 220 V 50 Hz ou AC 110 V 60 Hz
Dimensões485 x 420 x 340 mm
PersonalizaçãoDisponível

Aplicações

— Enrolamento de cabos e mangueiras: formação de bobinas de cabo flexível e mangueira com largura e diâmetro definidos.

— Produção de cabos de alimentação: enrolamento de conjuntos antes da cintagem, do ensaque ou do encaixotamento.

— Bobinas personalizadas para OEM: tamanhos não padronizados produzidos a partir de ajustes armazenados.

— Distribuição de cabos: reenrolamento de trechos a granel em bobinas de largura fixa para venda.

— Fabricantes de eletrodomésticos e equipamentos: enrolamento de cabos fornecidos para kits e expedição.

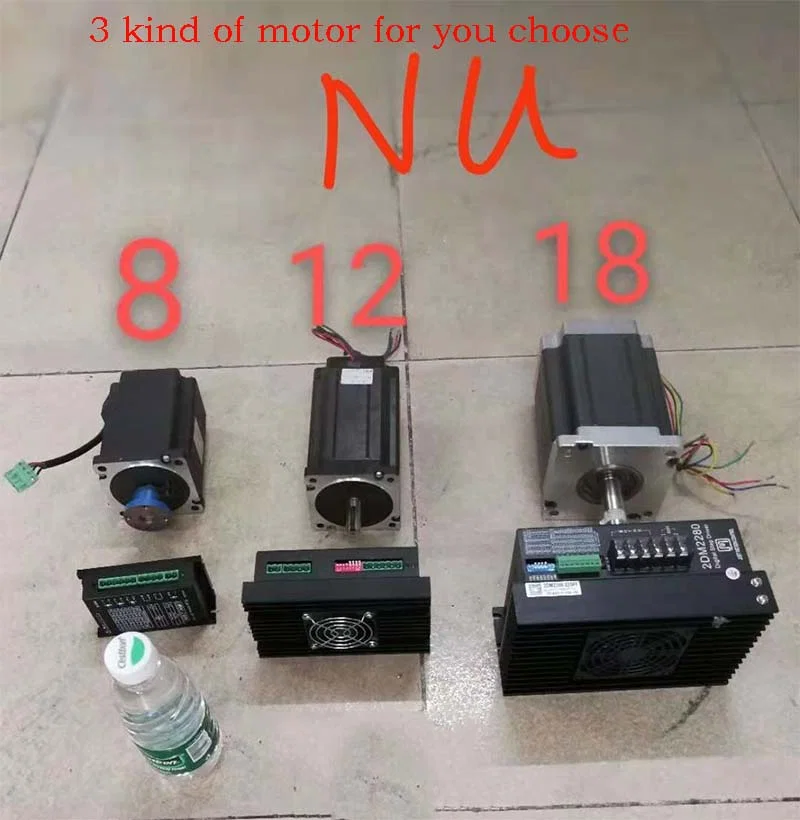

três motores de passo identificados como 8, 12 e 18 com drivers correspondentesquatro vistas da máquina de enrolamento mostrando o carretel e o painel lateralvistas frontal e lateral direita da máquina de enrolamento com carretel pretovistas frontal e traseira da máquina de enrolamento com carretel de arame pretovistas da máquina com pedal, ferramentas e acessórios dispostoscarretéis de arame embalados e cabos de alimentação enrolados em paletes
