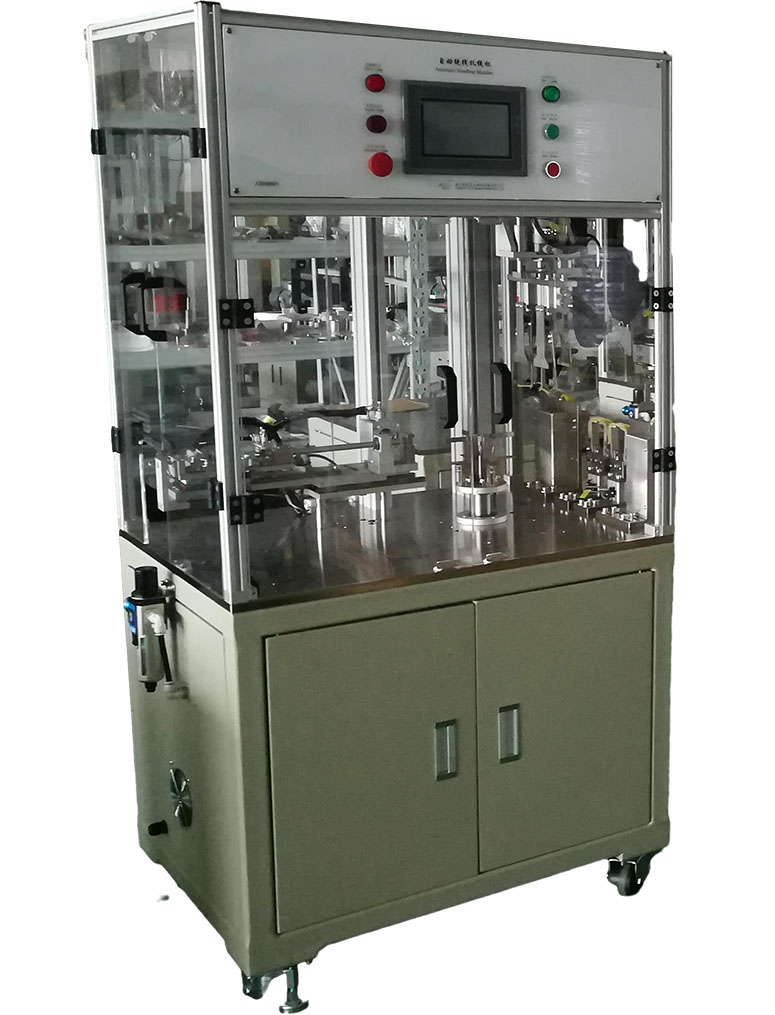

Máquina Automática de Cortar, Enrolar e Entrelaçar ACE0001

Name: Máquina Automática de Cortar, Enrolar e Entrelaçar ACE0001
Brand: Xiamen Jingwei - Fabricante de Máquinas de Enrolamento e Amarração
SKU: ACE0001
Price: 1000.00 USD
Availability: InStock
Rating: 4.8 (89 reviews)

Model No: ACE0001
Diâmetro do filamento da máquina
de enrolamento de corte automático: 1,0 ~ 5,0 mm
Velocidade de alimentação: ≤2,0 m / s
Rádio de enrolamento: 70 ~ 100 mm
Comprimento de enrolamento: 5 ~ 30 m
Taxa de produção: 2 ~ 5 Pcs / min (com base em 15 m de comprimento)
Operador necessário: 1 pessoa (pode operar 2 ~ 4 unidades)
Comprimento da máquina: 1350 mm
Largura da máquina: 650 mm
Altura da máquina: 1700 mm
Peso da máquina: Aprox300 kg
Fonte de alimentação: 1 Fase AC 220V 50Hz 2Kw
Ar comprimido: 0,4 ~ 0,6 Mpa1 m3 / h
Inquiry now

Detailed description

Máquina de Enrolamento e Enlace de Corte Automático ACE0001
CARACTERÍSTICA
DA MÁQUINA ACE0001-A máquina de enrolamento e enlace automática é aplicada principalmente para cortar comprimento fixo, vento e enlace de filamento de plástico, como linha de corte de grama e monofilamento de nylon. A máquina pode cortar, enrolar, enlacear automaticamente o filamento de plástico e descarregar produtos através da configuração de parâmetros e sistema PLC, que é de baixo custo manual e alta capacidade de produção. É necessária uma pessoa para operar a máquina e a produção pode ser alcançada fornecendo eletricidade e ar comprimido.
1. Interface homem-máquina da tela sensível ao toque; controle central; operação conveniente; parametrização; exibição visual.
2. De acordo com o parâmetro de configuração, a máquina pode combinar automaticamente a operação e contar a saída no sistema PLC.
3. O sistema de detecção fotoelétrico pode detectar automaticamente as condições de falta, derramamento e nenhum fio e alarme e parar a produção.
4. Termine a função de proteção do alarme e da segurança; dupla proteção de eletricidade e maquinário que é seguro e confiável.
CONFIGURAÇÃO DA
MÁQUINA 1. Módulo de alimentação.
2. Módulo de corte.
3. Módulo de enrolamento.
4. Módulo de enlace.
5. Módulo de transposição.
6. Módulo de quadro.
7. Programa e sistema de controle elétrico.
PRINCÍPIO DO FUNCIONAMENTO
DA MÁQUINA 1. O módulo de alimentação alimenta o fio através de rodas de precisão acionadas por motor de passo.
2. O módulo de corte corta o fio através do cortador de liga guiado por guia linear e acionado por cilindro.
3. Módulo de bobinamento acionado por motor de passo e movimento de alimentação, enrolamento e travessia.
4. O módulo de enlace conduzido pelo motor de piso e enlace o produto na estação dobro.
Desenho
Técnico Fornecido 1. Manual de operação.
2. Desenho de montagem da máquina.
3. Desenho pneumático e de controle.
4. Desenho elétrico e de controle.
5. Peças sobresselentes e lista vestindo das peças.

Parâmetro básico da máquina Diâmetro
do filamento: 1,0 ~ 5,0 mm
Velocidade de alimentação: ≤2,0 m / s
Rádio de enrolamento: 70 ~ 100 mm
Comprimento de enrolamento: 5 ~ 30 m
Taxa de produção: 2 ~ 5 Pcs / min (com base em 15 mlength)
Operador necessário: 1 pessoa (pode operar 2 ~ 4 unidades)
Comprimento da máquina: 1350 mm
Largura da máquina: 650 mm
Altura da máquina: 1700 mm
Peso da máquina: Aprox300 kg
Fonte de alimentação: 1 Fase AC 220V 50Hz 2Kw
Ar comprimido: 0,4 ~ 0,6 Mpa1 m3 / h
