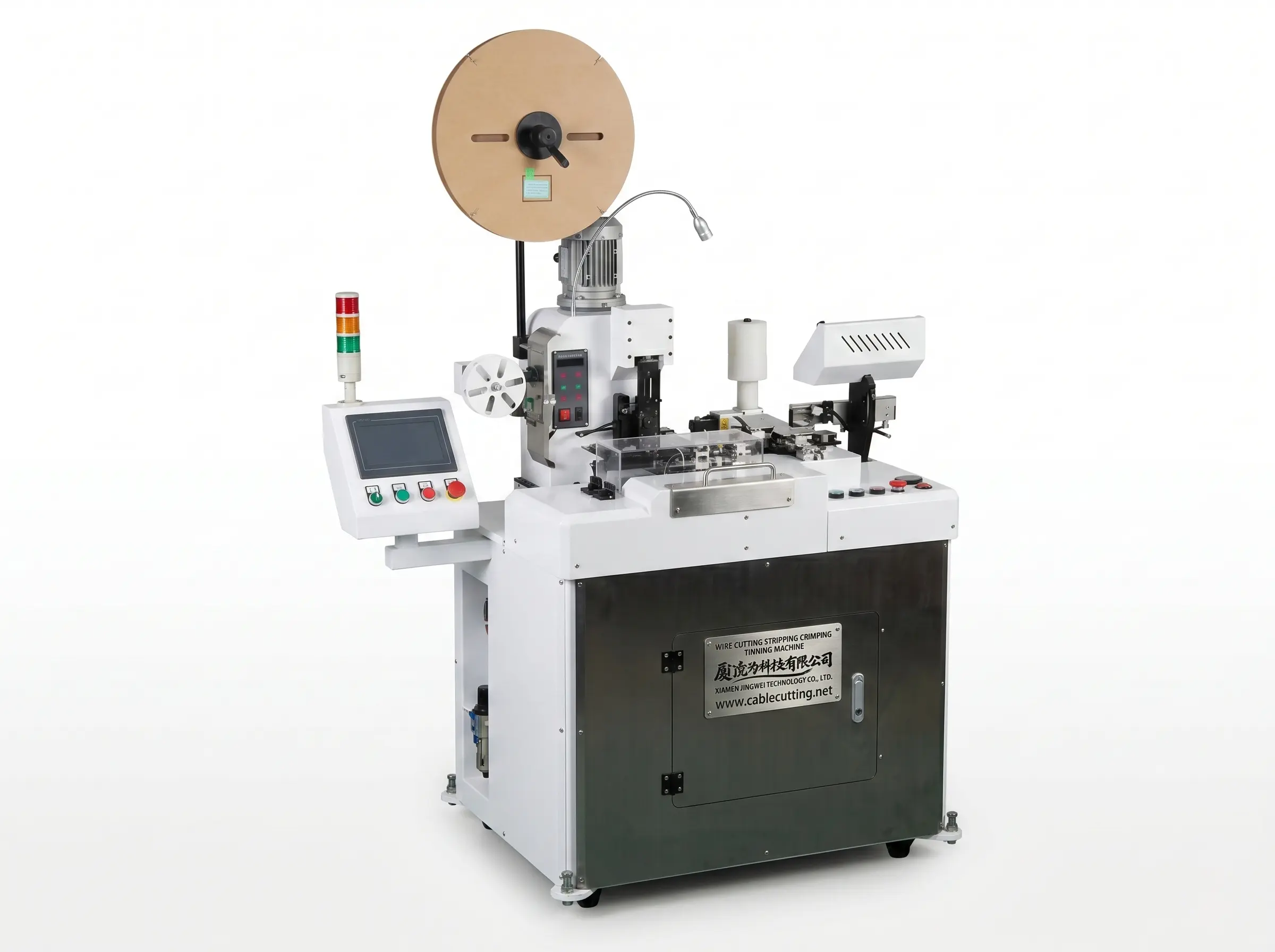

A WPM-109 processa cinco fios por vez: corte de 10 mm a 400 mm, descascamento em uma ou nas duas pontas, meio-descascamento em uma ponta e acabamento dessa ponta com terminal crimpado ou com imersão no banho de estanho, a 6000 a 8000 peças/h nas cinco pistas. A profundidade de estanhamento é de 0,5 mm a 7 mm e pode ser repetida em várias passagens.
Cinco ciclos de fio único tornam-se um. As pistas compartilham uma única alimentação e um único indexador, de modo que o manuseio e o tempo de ciclo por cabo se dividem por cinco, e o controlador de 32 bits mantém comprimento (0,2 mm mais 0,02 do comprimento), descascamento (0 mm a 7 mm) e profundidade de estanhamento idênticos nos cinco condutores, o que uma linha manual não sustenta de cabo para cabo.
É a máquina paralela de cinco fios do grupo. Fica acima da WPM-189 de três pontas em produção (6000 a 8000 contra 3500 a 4000 peças/h), mas trabalha com conjuntos de fios planos e lado a lado na janela de 10 mm a 400 mm, e não com cabos com derivação. O estanhamento é o que a separa da WPM-158 e da WPM-151: uma imersão de 0,5 mm a 7 mm na mesma ponta da crimpagem, para pontas que são soldadas e não prensadas.
Principais características
1. Cinco fios processados por ciclo: corte, descascamento em uma ou nas duas pontas e meio-descascamento em uma ponta
2. Crimpagem e estanhamento na mesma ponta; profundidade de estanhamento de 0,5 - 7 mm com imersões repetidas disponíveis
3. Faixa de fio AWG32 a AWG18; corte de 10 - 400 mm (8 mm disponível) com 0,2 mm mais 0,02 x comprimento
4. Produção de 6000 - 8000 peças/h em cinco pistas paralelas
5. Cinco servomotores Panasonic e três motores de passo, controlador de 32 bits, tela de toque WEINVIEW, válvulas SMC com detecção de ar e fuso HIWIN
6. Pressão de ar de 5 - 6 kg, AC220 V 50 Hz; 1250 x 750 x 1350 mm, 420 kg
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-109 |
|---|
| Função | Corte, descascamento em uma/duas pontas, meio-descascamento, crimpagem e estanhamento em uma ponta |
|---|
| Faixa de fio | AWG32 - AWG18 |
|---|
| Comprimento de corte | 10 - 400 mm (8 mm disponível) |
|---|
| Tolerância de corte | 0,2 mais ou menos 0,02 x L |
|---|
| Comprimento de descascamento | 0 - 7 mm |
|---|
| Comprimento de torção | 3 - 7 mm |
|---|
| Comprimento de estanhamento | 0,5 - 7 mm |
|---|
| Produção | 6000 - 8000 peças/h |
|---|
| Sistema de controle | Computador de 32 bits, tela de toque WEINVIEW |
|---|
| Motores | 5 x servo Panasonic, 3 x motor de passo |
|---|
| Pressão de ar | 5 - 6 kg |
|---|
| Alimentação | AC220 V / 50 Hz |
|---|
| Dimensões | 1250 x 750 x 1350 mm |
|---|
| Peso | 420 kg |
|---|
Aplicações
— Conjuntos de cabo multipolar plano: cinco condutores descascados e estanhados para inserção em PCB ou conector
— Cabos de transformadores e bobinas: pontas estanhadas em profundidade de 0,5 mm a 7 mm
— Chicotes internos de eletrodomésticos com uma ponta crimpada e outra estanhada no mesmo cabo
— Chicotes de sensores e de cabos planos na faixa de comprimento de 10 mm a 400 mm
— Conjuntos de cabos de motor em que cinco fios são cortados e descascados no mesmo comprimento
