Crimpadeira automática de dupla cabeça vibratória JW-CM05
Crimpadeira automática de dupla cabeça vibratória JW-CM05 Thumb

Crimpadeira automática de dupla cabeça vibratória JW-CM05

📅 2025-04-30 👁️ 413
  • Modelo do Produto: JW-CM05

  • Especificações

    Tipo: Máquina de Crimpagem Vibratória de Cabeça Dupla Automática
    Aplicação: Crimpagem de terminais isolados
    Velocidade: Mais de 1500 por hora
    Funcionalidades: Corte, descascamento, torção e crimpagem de terminais tubulares isolados
    Sistema: Operacional totalmente inteligente
    Design: Maduro para alta eficiência
  • Solicite um Orçamento

A JW-CM05 é construída em torno de dois cabeçotes de crimpagem, cada um alimentado por seu próprio prato vibratório. Terminais tubulares isolados soltos são orientados nos tachos e entregues aos cabeçotes, enquanto o fio é cortado, decapado e torcido; cada cabeçote prensa um terminal em sua ponta, de modo que as duas pontas do fio são terminadas sem carretel de terminais.

Terminais isolados soltos normalmente são carregados à mão em uma prensa manual ou em um aplicador de bancada. O prato vibratório elimina esse carregamento e a cabeça dupla elimina a segunda passagem de manuseio, de modo que um operador acompanha as duas pontas do fio em uma única tela de controle.

A produção declarada é de mais de 1500 pcs/h, inferior à das máquinas com alimentação por carretel desta linha, porque cada terminal é manuseado como peça individual. A contrapartida está no tipo de terminal: esta máquina trabalha com terminais tubulares isolados soltos, e o sistema de controle inteligente armazena os ajustes de cabeçote e de alimentação para lotes repetidos.

Principais características

1. Projeto de dupla cabeça que crimpa as duas pontas do fio, cada cabeçote com seu próprio alimentador de prato vibratório.

2. Trabalha com terminais tubulares isolados soltos, sem necessidade de carretel de terminais ou troca de aplicador.

3. Corte, decapamento, torção e crimpagem executados em um ciclo.

4. Capacidade de mais de 1500 pcs/h.

5. Sistema operacional inteligente armazena os ajustes de processo para lotes repetidos.

6. Dois suportes de bobina em colunas altas mantêm os dois percursos de alimentação livres da área de crimpagem.

Especificações técnicas

ParâmetroEspecificação
ModeloJW-CM05
CabeçotesDupla cabeça
Sistema de alimentaçãoPrato vibratório
Tipo de terminalTerminais tubulares isolados
Capacidade1500+ pcs/h
FunçõesCorte, decapamento, torção, crimpagem
Sistema de controleSistema operacional inteligente

Aplicações

— Fiação interna de eletrodomésticos com terminais tubulares isolados nas duas pontas.

— Fiação de painéis de comando com ilhoses isolados de ponta de fio.

— Blocos de terminais e relés: fios terminados com ilhós nas duas pontas.

— Cabos de iluminação e de distribuição de energia com terminais tubulares isolados.

— Montadores de painéis que produzem lotes curtos de fios com ilhós e trocam de terminal com frequência.

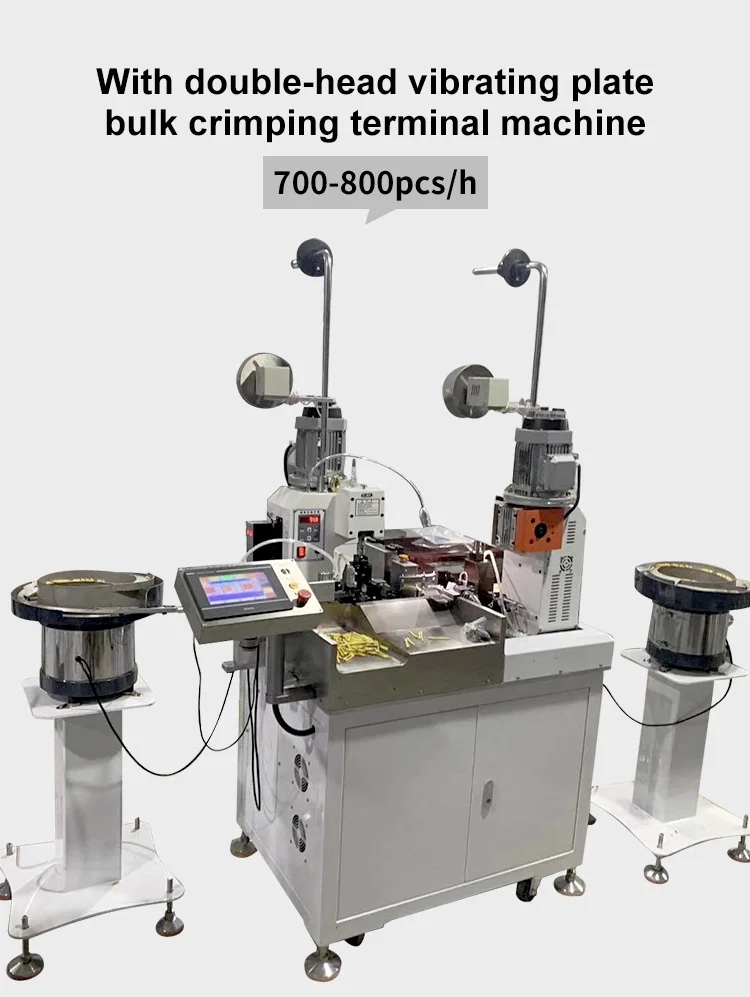

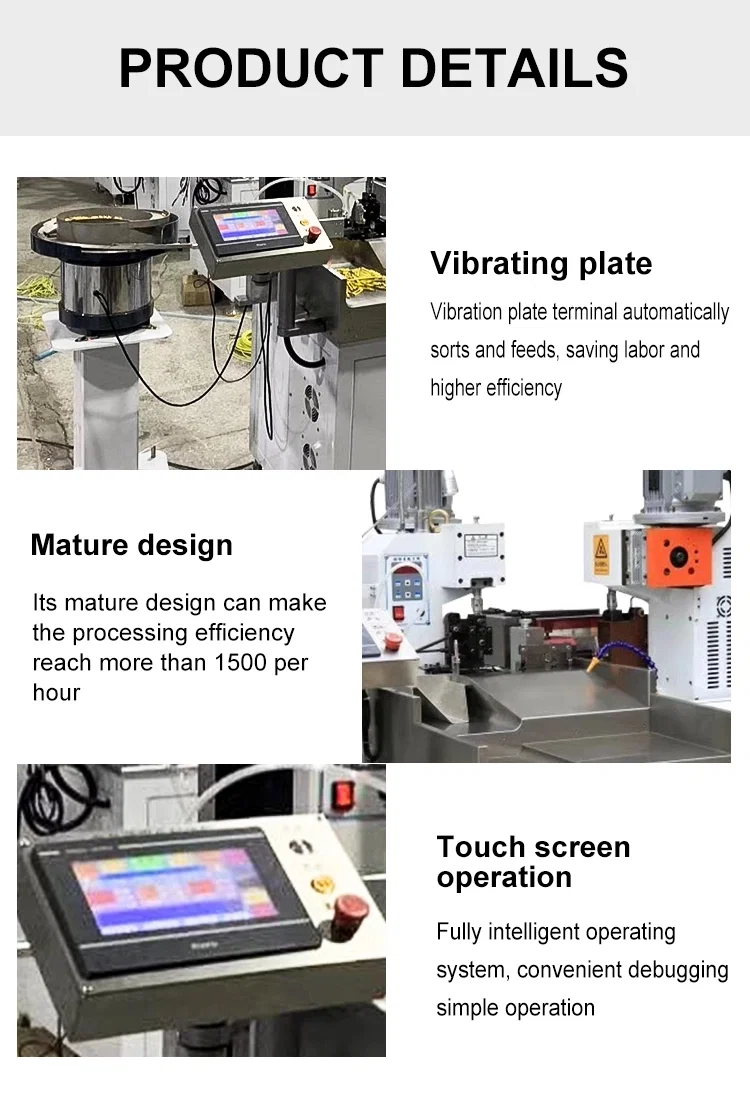

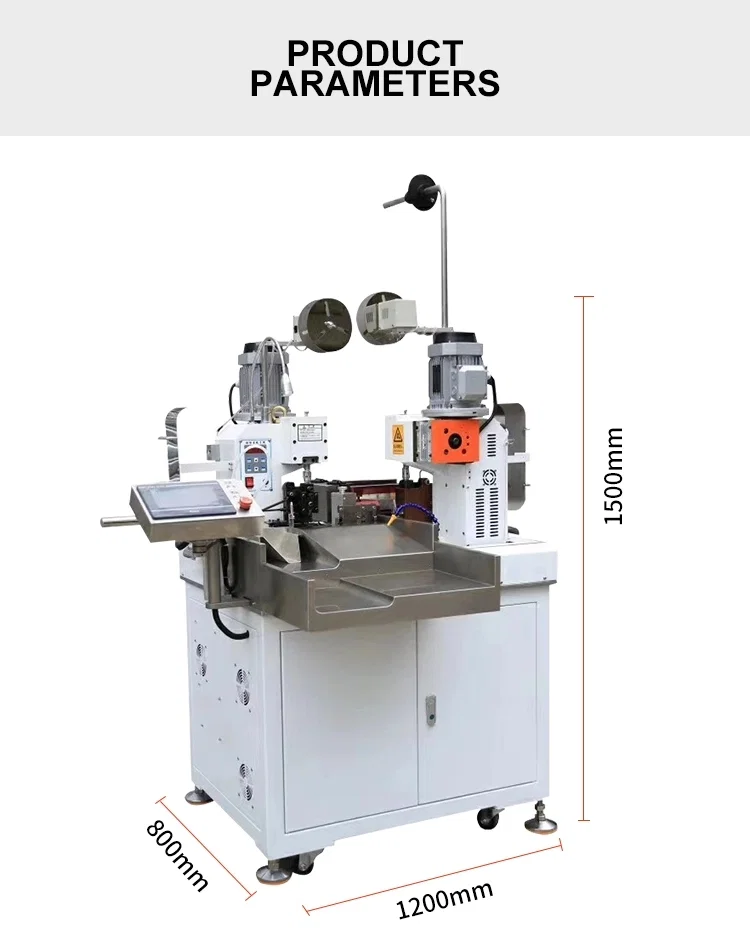

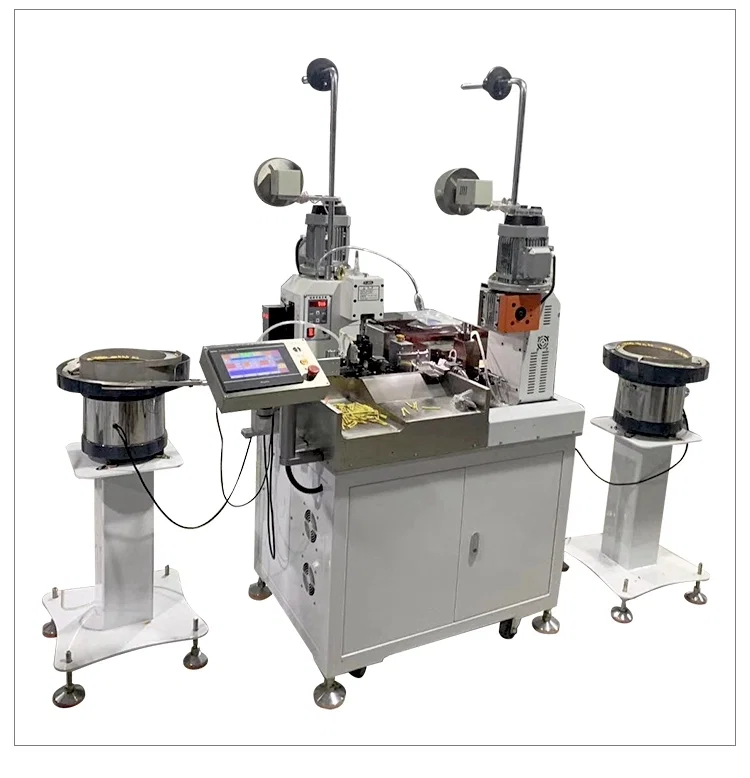

Máquina de crimpagem em massa com dupla cabeça e pratos vibratórios, com dois tachos e tela de toquePainéis de detalhe do prato vibratório, do cabeçote de crimpagem e da tela de toqueVista frontal da máquina de crimpagem de dupla cabeça com dois tachos vibratórios e tira de terminaisTabela de parâmetros: 1500 tiras por hora, AWG22-16, 400 kg, 1200 x 800 x 1500 mmMáquina de crimpagem com dois alimentadores vibratórios, tela de toque e bandeja de coletaAmostras: fios verde-amarelos com terminais de anel crimpados nas duas pontasMáquina de crimpagem com linhas de cota de 1200 x 800 x 1500 mm
