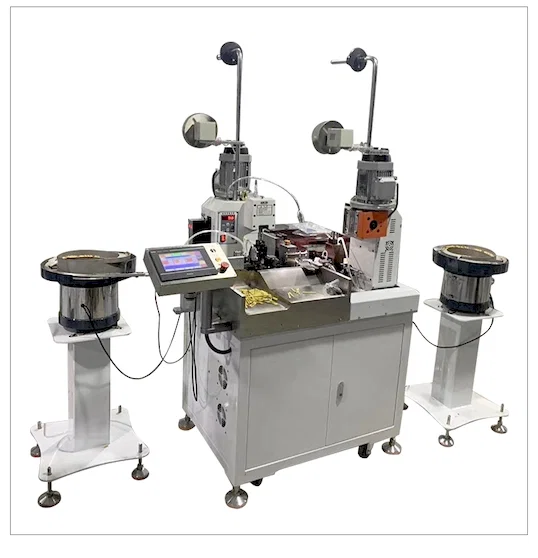

A WPM-038F alimenta dois fios lado a lado a partir de bobinas separadas, corta-os no comprimento, decapa as pontas e crimpa três terminais em um ciclo: um em cada ponta livre e um na ponta unida, onde os dois fios se encontram. O cabeçote central fecha sobre a ponta comum enquanto os dois cabeçotes externos trabalham as pontas separadas.

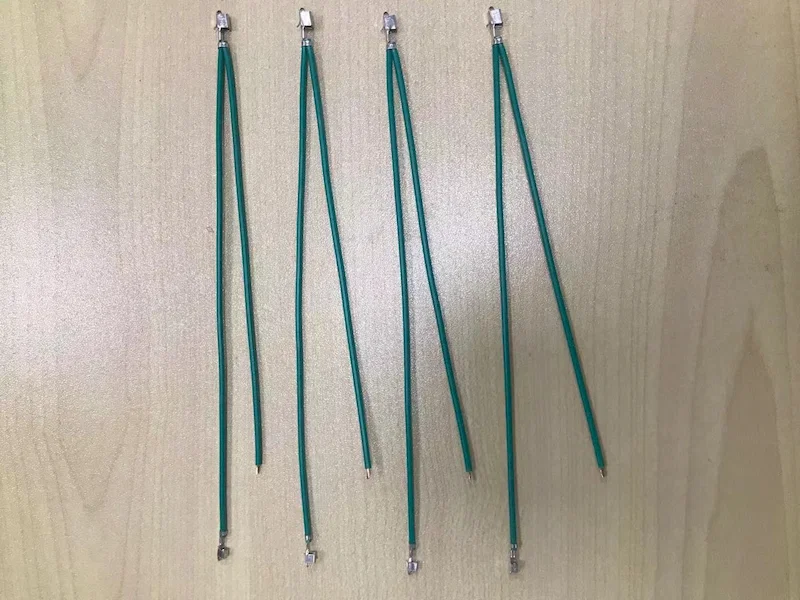

Um cabo duplo que normalmente é cortado, decapado e crimpado em passagens separadas e depois reunido é produzido como uma única peça. Os dois fios permanecem paralelos na garra de transporte, de modo que o passo entre eles é definido pela máquina e o terminal da ponta comum abrange os dois condutores em um único curso.
A produção é de 4000 pcs/h com comprimento de corte de 150 mm, com faixa de fio de AWG28 a AWG16 e comprimentos de corte a partir de 65 mm. O curso de crimpagem é de 30 mm na versão padrão, com 40 mm opcional, e os cabeçotes aceitam aplicadores OTP, europeus e coreanos.
Principais características
1. Dois fios processados em paralelo, com três posições de crimpagem por ciclo: duas pontas separadas e uma ponta comum.
2. Capacidade de 4000 pcs/h com comprimento de corte de 150 mm.
3. Faixa de fio AWG28-AWG16, personalizável; comprimento de corte de 65-9999 mm.
4. Três cabeçotes de crimpagem independentes com curso de 30 mm, 40 mm opcional.
5. Aceita aplicadores OTP, europeus e coreanos nas estações de crimpagem.
6. Força de crimpagem de 2,0T com ar de 5-6 kgf; controle por tela PLC; estrutura de 1090 x 1000 x 1980 mm, 390 kg.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-038F |
|---|
| Potência | AC220V / 50-60Hz |
|---|
| Funções | Corte de 2 fios, decapamento e crimpagem de terminais em 3 pontas |
|---|
| Capacidade | 4000 pcs/h (L=150 mm) |
|---|
| Faixa de fio | AWG28 - AWG16 (personalizável) |
|---|
| Comprimento de corte | 65-9999 mm (personalizável) |
|---|
| Precisão de corte | 0,5 mm + comprimento de corte x 0,2% |
|---|
| Comprimento de decapamento | 0,5-8 mm (personalizável) |
|---|
| Força de crimpagem | 2,0T |
|---|
| Curso de crimpagem | 30 mm (40 mm opcional) |
|---|
| Aplicador | OTP, europeu, coreano |
|---|
| Pressão de ar | 5-6 kgf |
|---|
| Dimensões | 1090 x 1000 x 1980 mm |
|---|
| Peso | 390 kg |
|---|
Aplicações
— Pares de cabos de bateria: cabos duplos vermelho e preto AWG16-AWG20 com terminais de anel na ponta comum.
— Cabos duplos de eletrodomésticos para motores e resistências, com dois fios unidos em uma ponta por terminal de anel.
— Cabos de iluminação e de alimentação: cabos de 2 condutores com terminal na ponta comum e terminais nas duas pontas livres.
— Alimentações duplas de painéis de comando com terminais de garfo nas três posições de crimpagem.
— Trechos automotivos de dois condutores com terminais de anel nas duas extremidades do par.
