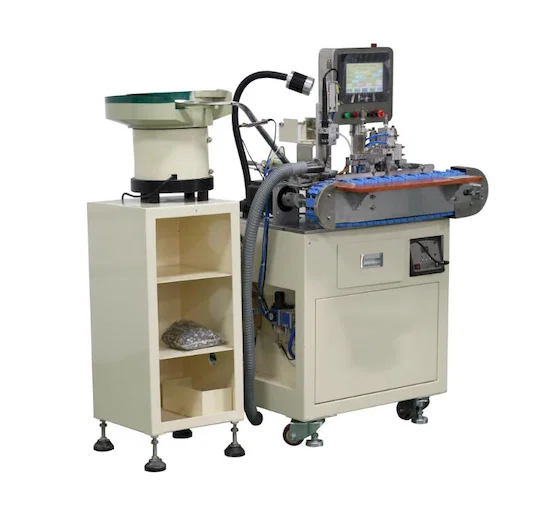

A WPM-121-MN é uma máquina automática de solda para conjuntos de cabo Mini USB. Os cabos são assentados em ninhos de fixação sobre uma esteira indexadora, os conectores Mini USB são alimentados por uma tigela vibratória, e o cabeçote de solda desce a 90 graus sobre os condutores expostos. A produção é de 800 a 1200 peças por hora, definida pela construção do cabo e pela velocidade com que o operador carrega os ninhos.
Os plugues Mini USB são pequenos o bastante para que a solda manual dependa da visão e da firmeza da mão do operador, e a qualidade da junta varia ao longo do turno. Na WPM-121-MN o conector é orientado pelo alimentador de tigela e mantido no dispositivo, o cabeçote desce em curso pneumático de 0,5–0,8 MPa, e a ponta trabalha em temperatura constante a partir de um elemento de 600 W em AC 220 V ou 110 V. Um amperímetro no painel frontal mostra a corrente do cabeçote durante a produção.
A 121-MN difere da JW-SD02, da 121-MC e da 121-IP apenas no ferramental do conector: Mini USB nesta, Type-C, Micro USB e iPhone Lightning nas outras. As quatro compartilham 800–1200 pcs/h, 600 W, 0,5–0,8 MPa e a estrutura de 800×600×1100 mm, de modo que a escolha é feita pelo plugue a montar, e não pela capacidade da máquina.
Principais características
1. Produção de 800–1200 peças por hora, com o valor superior alcançado em conjuntos Mini USB curtos de uma só fileira.
2. Cabeçote de solda a 90 graus acionado por curso pneumático de 0,5–0,8 MPa sobre o conector fixado no ninho.
3. Controle de temperatura constante em elemento de 600 W a AC 220 V ou 110 V mantém a ponta no valor ajustado durante o lote.
4. Alimentador vibratório de tigela entrega os conectores Mini USB em uma só orientação e elimina a separação manual no posto de carga.
5. Amperímetro analógico no painel frontal mostra a corrente do cabeçote de solda, de modo que um elemento em deriva é percebido sem abrir o gabinete.
6. Esteira indexadora com ninhos azuis separa carga, solda e descarga em postos distintos ao longo da estrutura de 800×600×1100 mm.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-121-MN |
|---|
| Tipo de máquina | Máquina automática de solda para cabos Mini USB |
|---|
| Tensão | AC220V/110V |
|---|
| Potência | 600 W |
|---|
| Pressão de ar | 0,5–0,8 MPa |
|---|
| Produtividade | 800–1200 pcs/h |
|---|
| Dimensões | 800 × 600 × 1100 mm (C × L × A) |
|---|
| Montagem | Deslocamento sobre o piso |
|---|
| Controle de temperatura | Temperatura constante |
|---|
| Material de solda | Arame de solda |
|---|
| Ângulo de solda | 90 graus |
|---|
Aplicações
— Montagem de cabos Mini USB para câmeras, aparelhos de GPS, power banks e celulares mais antigos.
— Fabricação de acessórios de consumo, terminando plugues Mini USB em condutores de carga e de dados em lotes contados.
— Oficinas de chicotes OEM que montam cabos Mini USB para USB-A no comprimento e na cor de capa do cliente.
— Equipamentos portáteis industriais, em que condutores Mini USB são fornecidos como acessório do instrumento.
— Fábricas de cabos por contrato que rodam pedidos mistos de Mini USB, Micro USB e Type-C na mesma plataforma.
