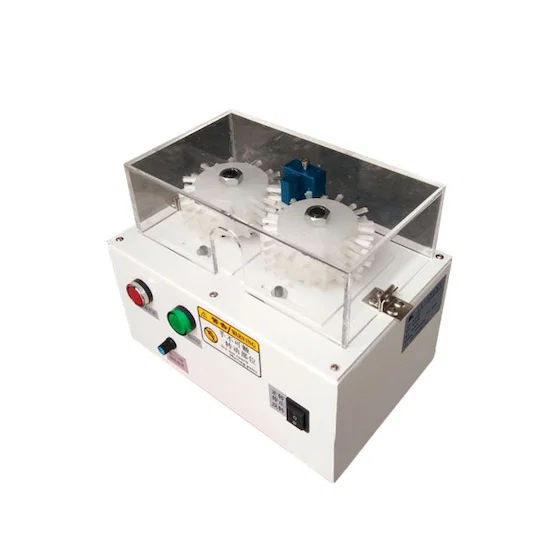

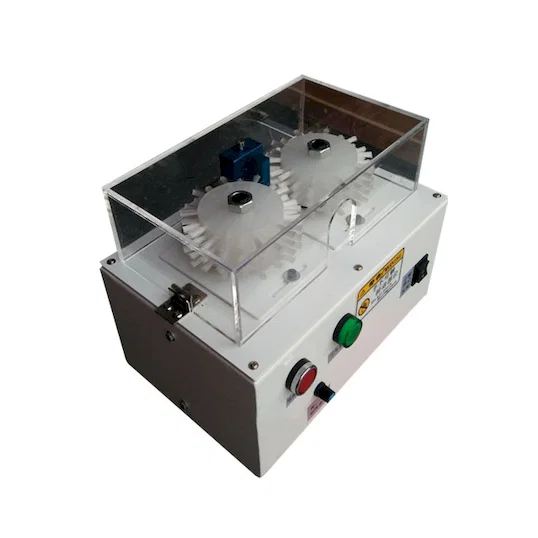

A BB-1525 escova e abre a trança de blindagem em cabo blindado de até 25 mm de diâmetro externo. Duas rodas de escova de náilon giram na cabeça, cada uma em seu próprio motor de 50 W, com rotação do fuso ajustável sem degraus de 0 a 6000 rpm e sentido horário e anti-horário selecionável. O comprimento efetivo de escovação é de 5-60 mm e o espaçamento das rodas é ajustável. A máquina mede 320 x 220 x 260 mm e pesa 10 kg líquidos, em alimentação de 220V, 50/60HZ; versão de 110V sob consulta.

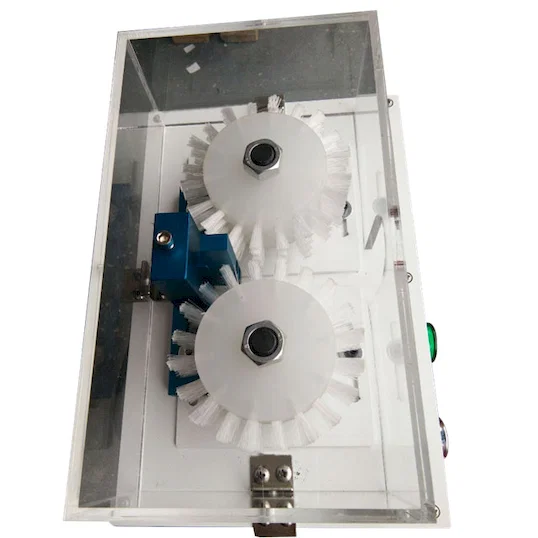

Os desfiamentos curtos são os difíceis: em um cabo de 6 mm a trança precisa ser aberta em 5-60 mm, e uma escova lenta demais rasga a malha enquanto uma rápida demais arremessa os fios em vez de acomodá-los. O fuso de 6000 rpm com cerdas de náilon faz a penteação sem aresta de corte, a chave de reversão permite inverter o sentido quando a trança começa a acumular na borda da capa, e o espaçamento ajustável das rodas define o vão em relação ao cabo, de modo que as cerdas alcancem a trança e não o condutor. A proteção transparente de acrílico sobre a zona das escovas existe porque as rodas giram na altura das mãos.

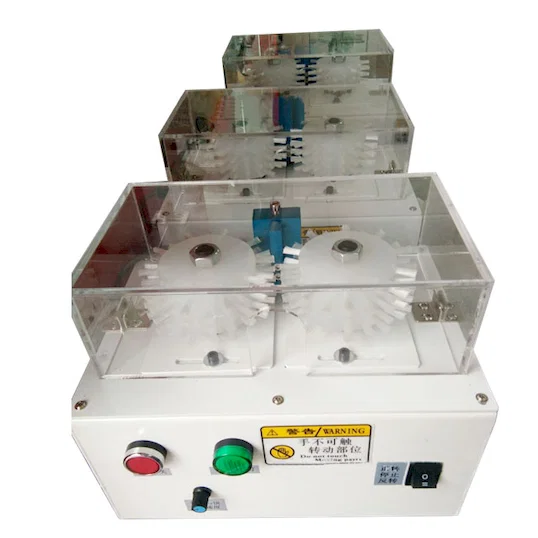

É a menor das três escovadeiras: 10 kg e 0-6000 rpm, contra 46 kg e 0-1800 na WPM-1020 e 48 kg e 0-1800 na BB-7025. A troca está no comprimento de escovação e no diâmetro de cabo - 5-60 mm e 25 mm contra 5-200 mm e 30 mm, e 10-200 mm em 100 mm² -, portanto a BB-1525 é usada onde o desfiamento é curto e o cabo é fino, tipicamente coaxial, de sensor e de dados.
Principais características
1. Cabo de até 25 mm de diâmetro externo, com comprimento de escovação ajustável de 5 a 60 mm.
2. Rotação do fuso de 0-6000 rpm, com ajuste sem degraus pelo botão no painel frontal.
3. Rotação horária e anti-horária selecionável por chave, permitindo inverter o sentido da penteação quando a trança acumula na capa.
4. Duas rodas de escova de náilon com espaçamento ajustável, regulado pelo diâmetro do cabo.
5. Dois motores de 50 W, um por roda de escova, de modo que cada roda é acionada de forma independente.
6. 10 kg líquidos em carcaça de 320 x 220 x 260 mm, com proteção de acrílico transparente sobre a zona das escovas e alimentação de 220V, 50/60HZ.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Nº do modelo | BB-1525 |
|---|
| Tipo de máquina | Escovadeira semiautomática de blindagem e desfiamento de fio blindado |
|---|
| Função | Escovação e abertura da blindagem de cabo blindado |
|---|
| Diâmetro externo máximo do cabo | 25 mm |
|---|
| Comprimento efetivo de escovação | 5 - 60 mm (ajustável) |
|---|
| Rodas de escova | 2 rodas de escova de náilon, espaçamento ajustável |
|---|
| Rotação do fuso | 0 - 6.000 rpm, ajuste sem degraus |
|---|
| Rotação | Horária e anti-horária selecionáveis |
|---|
| Potência do motor | 50 W x 2 (dois motores, um por roda de escova) |
|---|
| Alimentação | 220 V, 50/60 Hz (versão de 110 V sob consulta) |
|---|
| Controles | Botão de partida, botão de velocidade, chave de reversão |
|---|
| Proteção de segurança | Proteção de acrílico transparente sobre a zona das escovas |
|---|
| Dimensões da máquina | 320 x 220 x 260 mm (C x L x A) |
|---|
| Peso líquido | 10 kg |
|---|
| Dimensões da embalagem | 370 x 270 x 310 mm |
|---|
| Peso bruto | 20 kg |
|---|
Aplicações
— Cabo coaxial: trança penteada em coaxial de 3-8 mm antes da crimpagem do conector.
— Cabo de sensores e transdutores: desfiamentos curtos de 5-20 mm em cabo blindado fino, preparados nas duas pontas.
— Cabo USB e de dados: trança aberta sobre a fita antes da sobremoldagem.
— Cabo de áudio e de instrumentação: blindagem acomodada dentro da carcaça do conector em cabo de até 25 mm.
— Cabo de ensaio e cabo médico: trança fina desfiada sem fios rompidos, onde um fio solto reprovaria o ensaio de hipot.
