Encordoadora de cabos de alta velocidade WPM-20T
Encordoadora de cabos de alta velocidade WPM-20T Thumb Encordoadora de cabos de alta velocidade WPM-20T Thumb Encordoadora de cabos de alta velocidade WPM-20T Thumb Encordoadora de cabos de alta velocidade WPM-20T Thumb
Video Thumbnail

Encordoadora de cabos de alta velocidade WPM-20T

📅 2025-03-03 👁️ 1,937
  • Modelo do Produto: WPM-20T

  • Especificações

    Modelo: WPM-20T
    Aplicação: Torção e encordoamento de cabos
    Interface: Amigável e intuitiva
    Construção: Robusta e confiável
    Controles: Eletrônicos e simples
    Velocidade: Ajustável por regulador
    Direção: Configurável para frente e reverso
    Bobinas torcidas: Número configurável pelo usuário
  • Solicite um Orçamento

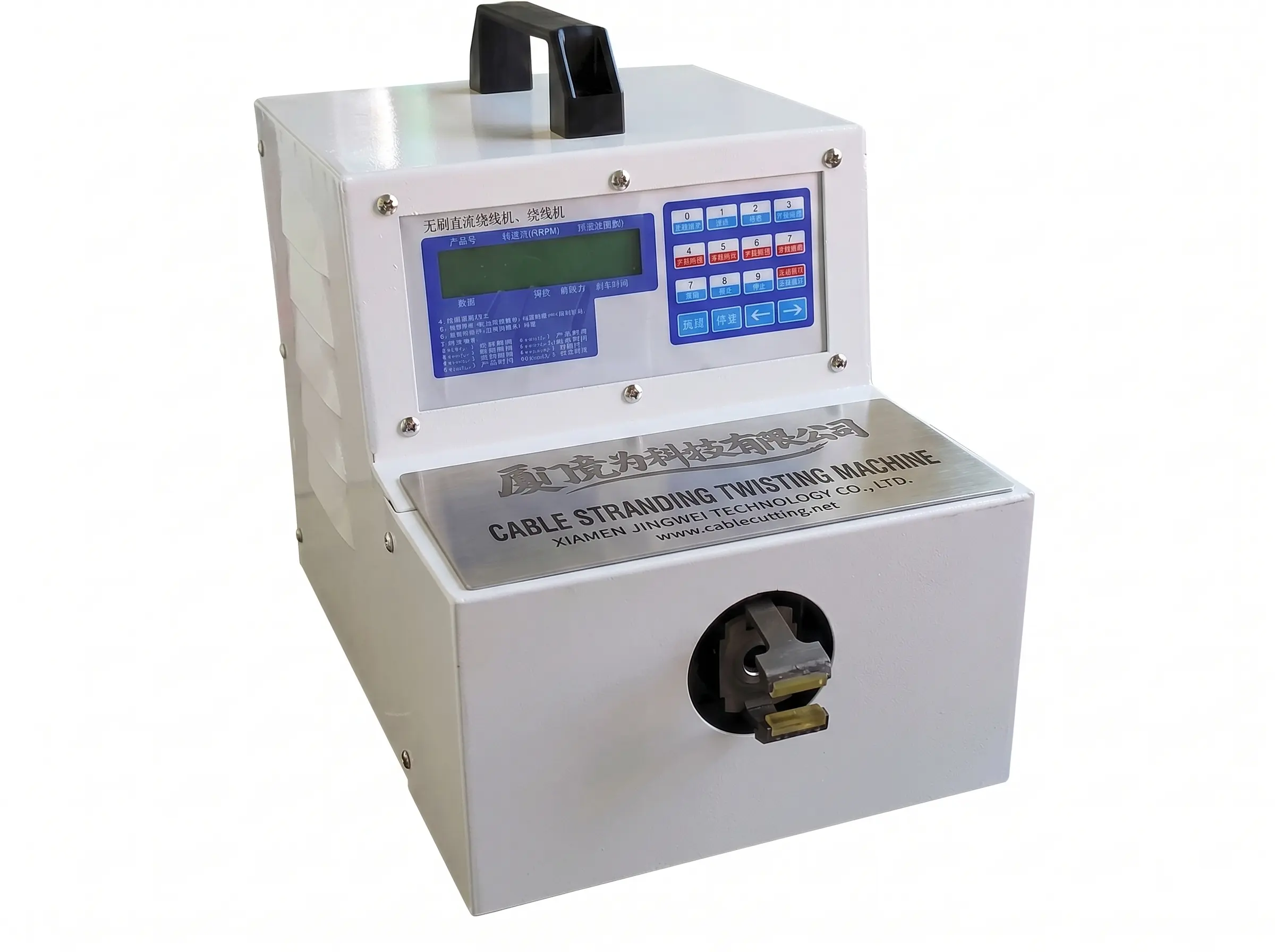

A WPM-20T é uma máquina de encordoar e torcer cabos, e não uma decapadora: ela recebe pontas de condutores já preparadas e as torce em um cordão uniforme. O controle é eletrônico, por interface visual com teclado, o regulador é ajustável e o acionamento funciona nos dois sentidos. É construída como unidade compacta de bancada, com alça de transporte e uma fileira de garras de fio na frente.

A diferença em relação à torção manual ou com alicate é a repetibilidade. O passo e o sentido do cordão são mantidos pelo regulador eletrônico, e não pela sensibilidade do operador, e o ajuste de avanço e reversão permite corrigir ou inverter o lançamento sem refixar o fio. Como as garras ficam na face frontal, vários fios podem ser carregados e torcidos em sequência sem deslocar o cabo pela bancada.

Nesta linha, a WPM-20T é a única unidade que encordoa sem decapar. As WPM-3F+T e WPM-4F+T decapam e torcem no mesmo ciclo pneumático, em 3-25 mm e 3-30 mm respectivamente, e a WPM-4F+T processa de 1 a 10 fios por vez. A WPM-20T, ao contrário, atua isolada na estação de torção, recebendo pontas decapadas em outro posto e conferindo a elas um lançamento controlado por ajuste eletrônico, e não por um cabeçote mecânico fixo.

Principais características

1. Controle eletrônico com interface visual e teclado para ajuste de velocidade e parâmetros do cordão

2. Regulador ajustável que mantém a velocidade de torção definida ao longo da série, em vez de uma velocidade fixa de motor

3. Ajustes de sentido direto e reverso para corrigir ou inverter o lançamento do cordão

4. Motor de cobre puro no acionamento, dimensionado para operação contínua de bancada

5. Várias garras de fio na face frontal, permitindo carregar fios sucessivos sem reposicionar a máquina

6. Carcaça fechada compacta com alça de transporte, mantendo acionamento e controles em uma única unidade

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-20T
Tipo de máquinaMáquina de encordoar e torcer cabos
OperaçãoControle eletrônico
Controle de velocidadeRegulador ajustável
SentidoAjustes de avanço e reversão
Tipo de motorMotor de cobre puro
AplicaçãoTorção e encordoamento de fios
VisorInterface visual

Aplicações

— Estação de torção em chicotes: pontas decapadas encordoadas em passo definido antes do estanhamento

— Montagem de cabos de rede e comunicação: pares de condutores torcidos em lançamento controlado

— Preparação de fio de terra: vários fios reunidos em uma única cauda para crimpagem de terminal

— Montagem de cabos de eletrodomésticos e de alimentação: caudas torcidas formadas de maneira uniforme em todo o lote

— Retrabalho e reparo: trechos já torcidos refeitos ou invertidos para atender ao desenho

Vista frontal da encordoadora de alta velocidade de cabeça dupla com teclado LCD e saída azul e amarela torcidaEncordoadora de alta velocidade de cabeça simples com painel LCD e amostras de fio vermelho e amarelo torcidoDetalhe da tela LCD da encordoadora e do teclado numérico azul com rótulos em chinêsComparação entre mandril de cabeça simples e de cabeça dupla na máquina de enrolar e encordoarInterruptor traseiro, tomada de alimentação e conector de pedal da encordoadoraCinco destaques numerados descrevendo velocidade de torção, contagem de espiras e opções multieixoEncordoadora de cabeça simples com tabela de parâmetros indicando 15 W de potência e 8 kg de pesoEncordoadora de cabeça dupla ao lado da lista de parâmetros para fio de 1,2 mm e alimentação AC220VVariantes da encordoadora com tabelas de parâmetros, cabeçote de cinco mandris e faixa de 32AWG a 16AWGAmostras de fios torcidos com pontas de conector brancas e pares torcidos vermelho e amareloProduto em quatro vistas: frente, traseira, lado esquerdo e lado direito da encordoadoraEncordoadora de cabeça dupla vista de frente, de trás e dos dois lados sobre fundo brancoLista de peças mostrando mandril de cabeça simples, mandril de cabeça dupla, pedais e cabos de alimentação
