Cortador e descascador de coaxial 0,64-4 mm WPM-9800

📅 2025-04-29 👁️ 614
  • Modelo do Produto: WPM-9800

  • Especificações

    Modelo: WPM-9800
    Capacidade de Fio OD: 0,64-4 mm
    Tira Máxima (Esquerda): 40 mm
    Camadas Máximas de Tira: 8 camadas
    Fonte de Alimentação: 220V / 50 Hz, 380W
    Comprimento de Corte: 10mm-9999mm
    Profundidade de Corte da Unidade: 0,01 mm
    Precisão da Tira: ±0,1 mm
    Modo de Exibição: LCD de 7 polegadas em inglês
  • Solicite um Orçamento

A WPM-9800 é uma máquina automática de corte e descascamento de cabo coaxial, indicada para 0,64-4 mm de diâmetro externo. Ela abre até oito camadas, corta de 10 mm a 9999 mm e mantém a precisão de descascamento em ±0,1 mm, com unidade de profundidade de corte de 0,01 mm. O controlador usa um LCD de 7 polegadas em inglês e o acionamento de 380 W opera em 220V/50 Hz.

Oito camadas dentro de um envelope de 4 mm é o número que define o modelo: um cabo coaxial fino pode ser escalonado em cobertura, malha, folha, dielétrico e isolação interna sem mover o cabo, que é onde o descascamento manual costuma perder as camadas internas. O comprimento mínimo de corte de 10 mm atende jumpers curtos que uma máquina acionada por correia não consegue manter. A profundidade é ajustada em 0,01 mm e o resultado do descascamento é mantido em ±0,1 mm, de modo que um lote de fios curtos conserva o mesmo comprimento de condutor exposto.

Em relação à WPM-9600S, aceita cabo mais fino e mais camadas: 0,64-4 mm e oito camadas aqui, 0,8-5,5 mm e quatro camadas lá, e o corte mínimo cai de 70 mm para 10 mm. Em relação à WPM-6806D, que descasca com cabeça rotativa mas não corta no comprimento, a 9800 acrescenta o carro de corte e a faixa de 9999 mm.

Principais características

1. Oito camadas de descascamento em cabo de até 0,64 mm de diâmetro externo, cobrindo cobertura, malha, folha, dielétrico e isolação interna em um ciclo.

2. Comprimento de corte de 10-9999 mm, de modo que jumpers curtos e trechos longos são produzidos na mesma máquina.

3. Precisão de descascamento de ±0,1 mm, com unidade de profundidade de corte ajustada em 0,01 mm.

4. A ponta esquerda descasca até 40 mm e a direita não tem limite, o que permite remoção total da cobertura na ponta de saída.

5. LCD de 7 polegadas em inglês concentra os parâmetros de camada e de comprimento da rodada.

6. Acionamento de 380 W em 220V/50 Hz; a máquina corta e descasca em um ciclo, e não em duas passagens.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-9800
Tipo de máquinaMáquina automática de corte e descascamento de cabo coaxial
Diâmetro externo admissível0,64-4 mm
Máx. camadas de descascamento8 camadas
Máx. descascamento na ponta esquerda40 mm
Máx. descascamento na ponta direitaSem limite
Comprimento de corte10-9999 mm
Unidade de profundidade de corte0,01 mm
Precisão de descascamento±0,1 mm
VisorLCD de 7 polegadas, em inglês
Alimentação220V/50 Hz, 380 W

Aplicações

— Produção de jumpers microcoaxiais: cabo de 0,64-4 mm cortado a partir de 10 mm e descascado em oito camadas.

— Fios de antena e de módulo de RF: comprimentos curtos de corte com resultado de descascamento repetível em ±0,1 mm.

— Cabo de diagnóstico por imagem: coaxial fino cortado no comprimento e escalonado para conector miniaturizado.

— Fabricação de chicotes: saída contínua de corte e descascamento abastecendo um posto de terminação.

— Coaxial de instrumentação e de sensores: malha e folha abertas em profundidades separadas na mesma rodada.

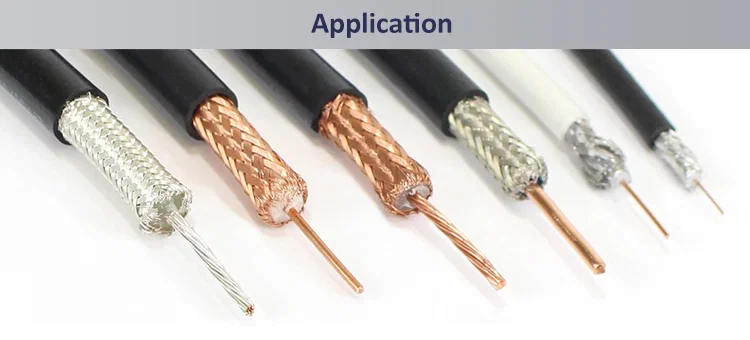

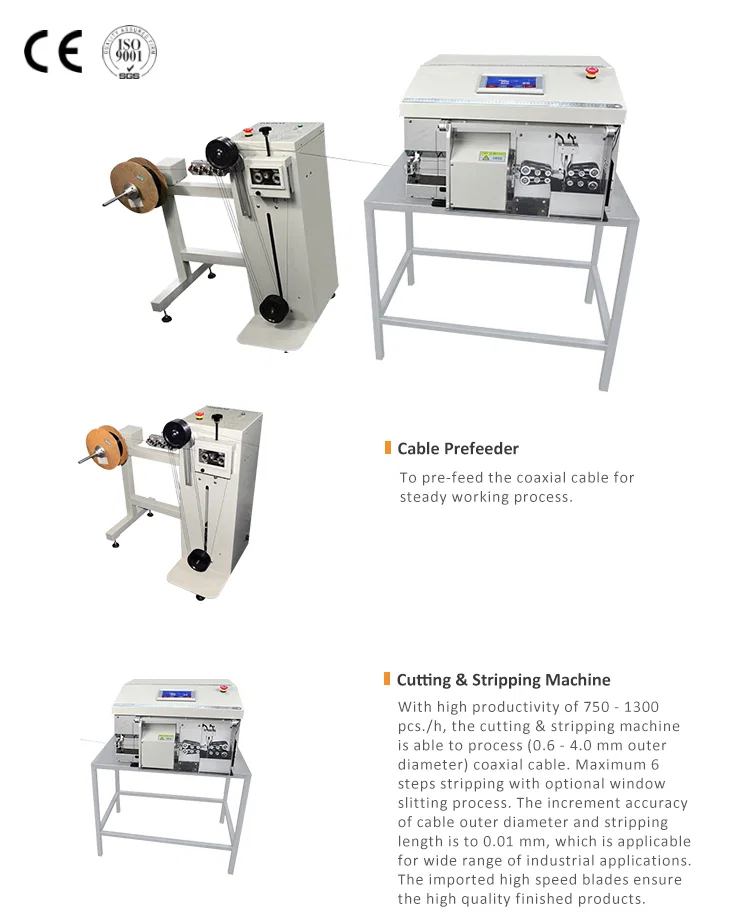

Máquina de corte em suporte com pré-alimentador de cabo e selos CE e ISO 9001Detalhe de pontas de cabo coaxial descascadas com malha de cobre
