A WPM-2008A2-E é uma máquina automática de descascamento e crimpagem de fio com alimentação frontal, indicada para AWG#18 a AWG#36. Ela descasca 1,0-10,0 mm, crimpa com 3000 kg de pressão a 0,3-0,4 MPa de ar comprimido e produz 3000-3500 pcs/h. A precisão de descascamento e a de crimpagem são mantidas em 0,05-0,1 mm, e a unidade mede 500 × 350 × 730 mm, pesa 86 kg e opera em AC220V.

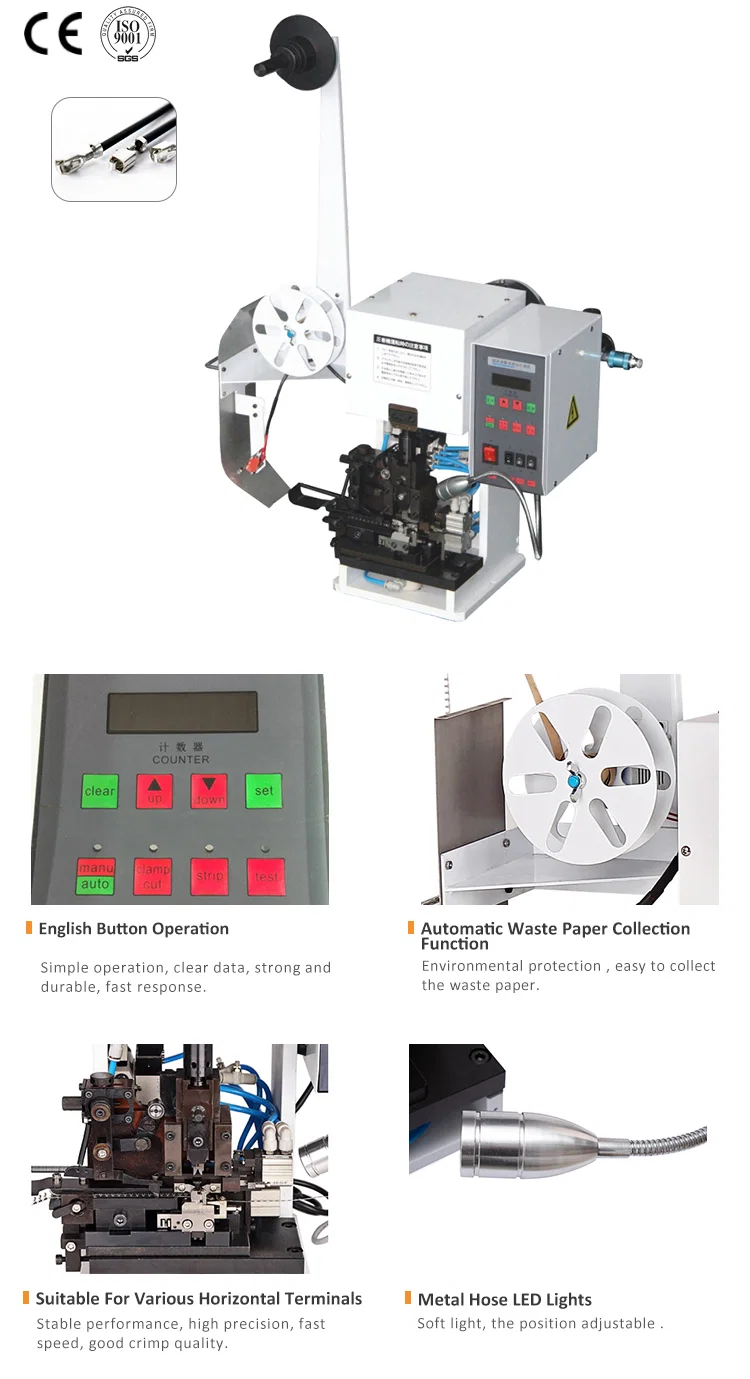

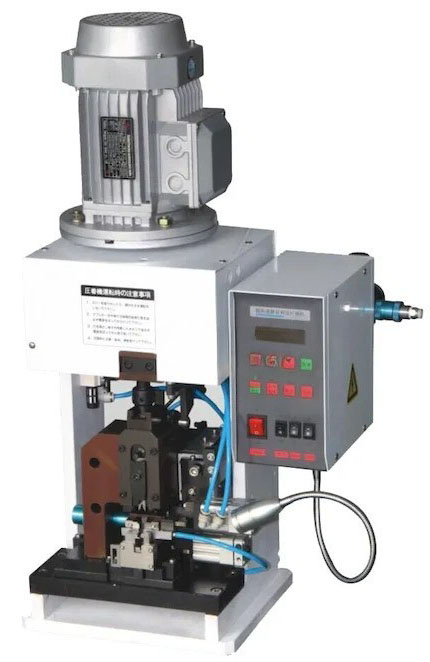

A alimentação frontal conduz a tira de terminais pelo eixo do aplicador, em vez de pela lateral, o que libera o espaço à frente do ponto de crimpagem e permite estender o comprimento de descascamento para 10 mm. A prensa é especificada em 3000 kg, de modo que terminais mais pesados e fios maiores na faixa AWG#18 são crimpados sem que a prensa atinja o fim de curso. Um motor vertical fica no topo da coluna de 730 mm e aciona o carneiro para baixo, e a caixa de controle à direita define o comprimento de descascamento e a posição de crimpagem.
É a versão de prensa mais pesada e descascamento mais longo da WPM-2008A2. Aquele modelo usa alimentação lateral a 2000 kg e 0,6 MPa para 1,0-7,0 mm e 5000-6000 pcs/h; este troca parte da taxa de ciclo por 3 mm a mais de descascamento, 1000 kg a mais de pressão e uma demanda de ar menor, de 0,3-0,4 MPa. O modelo E é indicado quando o terminal é pesado ou o comprimento de descascamento passa de 7 mm.
Principais características
1. Comprimento de descascamento de 1,0-10,0 mm, 3 mm maior que o do modelo de alimentação lateral, para terminais que exigem maior exposição do condutor.
2. Pressão de crimpagem de 3000 kg a 0,3-0,4 MPa de ar, com demanda menor que a de uma prensa de 2000 kg operando a 0,6 MPa.
3. Precisão de descascamento e de crimpagem ambas mantidas em 0,05-0,1 mm, de modo que a posição do condutor e a altura de crimpagem permanecem dentro da janela do terminal.
4. A alimentação frontal conduz a tira de terminais ao longo do eixo do aplicador, deixando a frente do ponto de crimpagem livre.
5. 3000-3500 pcs/h em um ciclo de descascar e crimpar em fio de AWG#18-36.
6. Motor vertical em coluna de 730 mm aciona o carneiro por cima; a unidade ocupa 500 × 350 mm na bancada.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-2008A2-E |
|---|
| Tipo de máquina | Máquina automática de descascamento e crimpagem de fio com alimentação frontal |
|---|
| Capacidade de fio | AWG#18-36 |
|---|
| Comprimento de descascamento | 1,0-10,0 mm |
|---|
| Precisão de descascamento | 0,05-0,1 mm |
|---|
| Precisão de crimpagem | 0,05-0,1 mm |
|---|
| Capacidade de produção | 3000-3500 pcs/h |
|---|
| Pressão de crimpagem | 3000 kg |
|---|
| Ar comprimido | 0,3-0,4 MPa |
|---|
| Modo de alimentação | Alimentação frontal |
|---|
| Alimentação | AC220V |
|---|
| Dimensões | 500 × 350 × 730 mm |
|---|
| Peso | 86 kg |
|---|

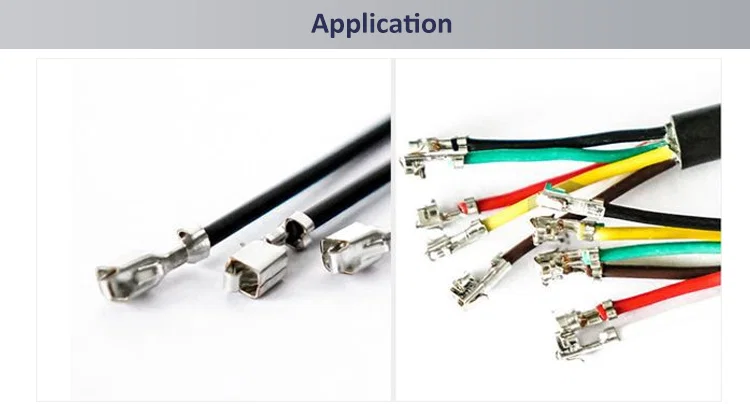

Aplicações
— Crimpagem de terminais pesados em fio AWG#18-20: prensa de 3000 kg fecha terminais tubulares e isolados em um curso.
— Chicotes de eletrodomésticos e de cabos de alimentação: 10 mm de descascamento para terminais com barril de condutor longo.
— Fiação de quadros de controle: fio AWG#22-28 descascado e crimpado com precisão de 0,05-0,1 mm.
— Chicote automotivo com terminais selados: a alimentação frontal mantém o ponto de crimpagem acessível para a troca do aplicador.
— Fios de sensores e de conectores: pequenos lotes de fio fino em que a alimentação de ar de 0,3-0,4 MPa é compartilhada com outros equipamentos de bancada.
