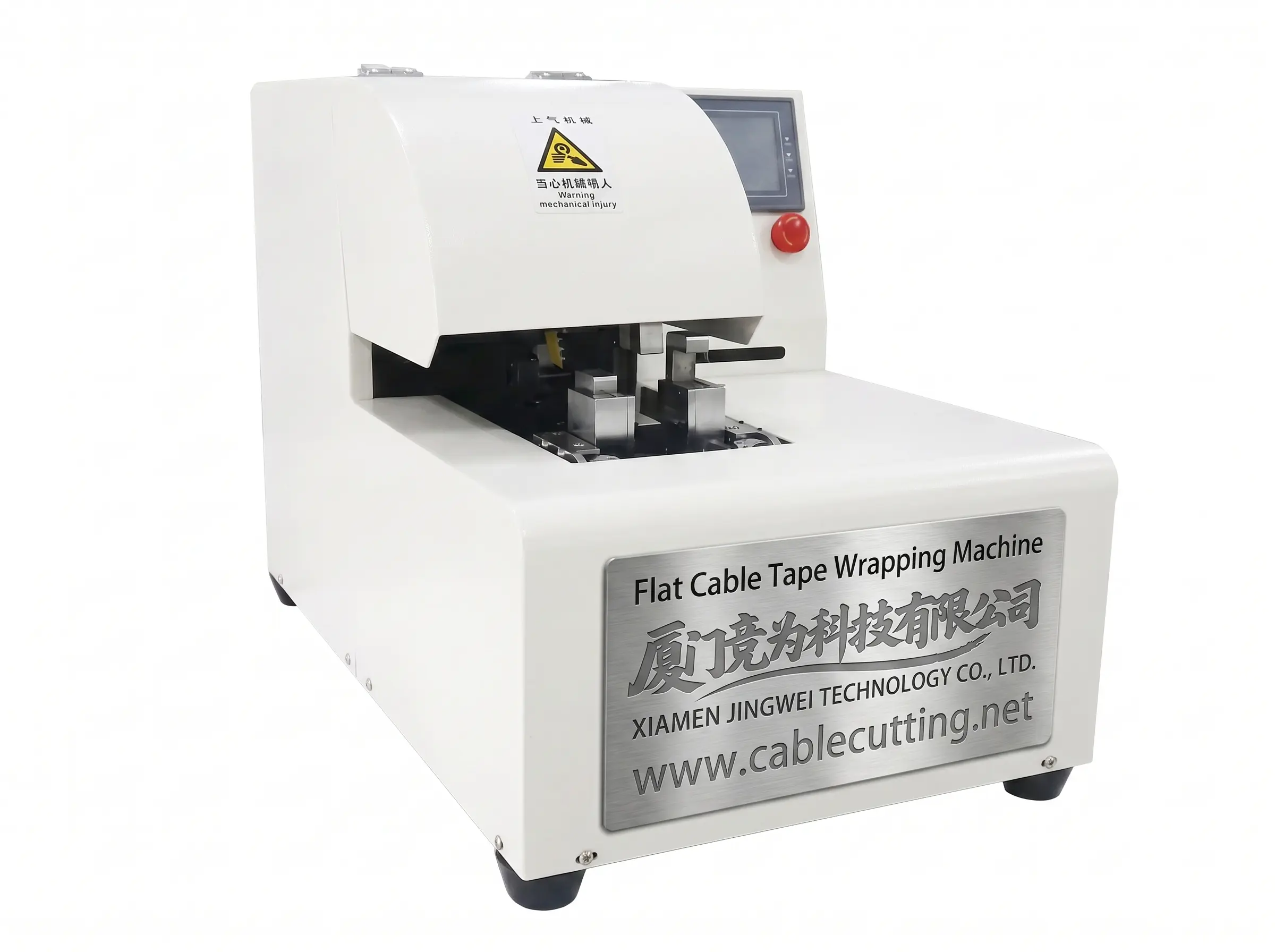

A WPM-690P aplica fita pontual em cabo chato e fio de fita. Aceita cabo de até 8 mm de largura e 140 mm de comprimento ou mais, aplica 50 mm de fita a partir de fita de 10-45 mm de largura e opera a 20 peças por minuto.
Em cabo de fita, a fita deve assentar no mesmo ponto em todas as peças e dobrar de maneira uniforme sobre as duas bordas, o que é difícil à mão sem marcar os condutores. A máquina fixa o cabo, aplica a fita em toda a largura no comprimento ajustado e a dobra, de modo que comprimento e posição da fita vêm do ajuste digital e não do olho do operador.
É o modelo para cabo chato. A WPM-690L (198) dobra uma banda em torno de chicotes redondos, enquanto a WPM-690P trabalha em cabo chato e fio de fita com banda pontual curta. Os modelos rotativos 83, 84, 159 e 259 giram fita em torno de um condutor redondo e não mantêm um perfil plano.
Principais características
1. Fitação pontual para cabo chato e fio de fita
2. Largura de cabo de até 8 mm, comprimento a partir de 140 mm
3. Largura de fita de 10-45 mm com 50 mm de comprimento de fita
4. Ajuste digital do comprimento de fita
5. Produção de 20 peças por minuto
6. Pneumática a 0,4-0,6 MPa; 220 V ou 110 V, 200 W
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-690P |
|---|
| Função | Fitação pontual |
|---|
| Largura de cabo aplicável | ≤ 8 mm |
|---|
| Comprimento de cabo aplicável | ≥ 140 mm |
|---|
| Comprimento da fita | 50 mm |
|---|
| Largura da fita | 10-45 mm |
|---|
| Taxa de produção | 20 pcs/min |
|---|
| Conexão de ar | 0.4-0.6 MPa |
|---|
| Alimentação | 220 V e 110 V |
|---|
| Potência | 200 W |
|---|
| Peso | 45 kg |
|---|
| Dimensões | 300 x 250 x 500 mm |
|---|
Aplicações
— Montagem de cabo de fita - amarração de fita arco-íris no ponto de separação
— Produção eletrônica - fixação de cabo chato antes da terminação no conector
— Caixas de comando de eletrodomésticos - fitação de trechos de cabo chato na entrada do gabinete
— Cabo de computador e de periféricos - banda pontual no ponto de abertura de um cabo chato
— Chicote chato automotivo - amarração de trechos de cabo chato onde se instala um clipe
