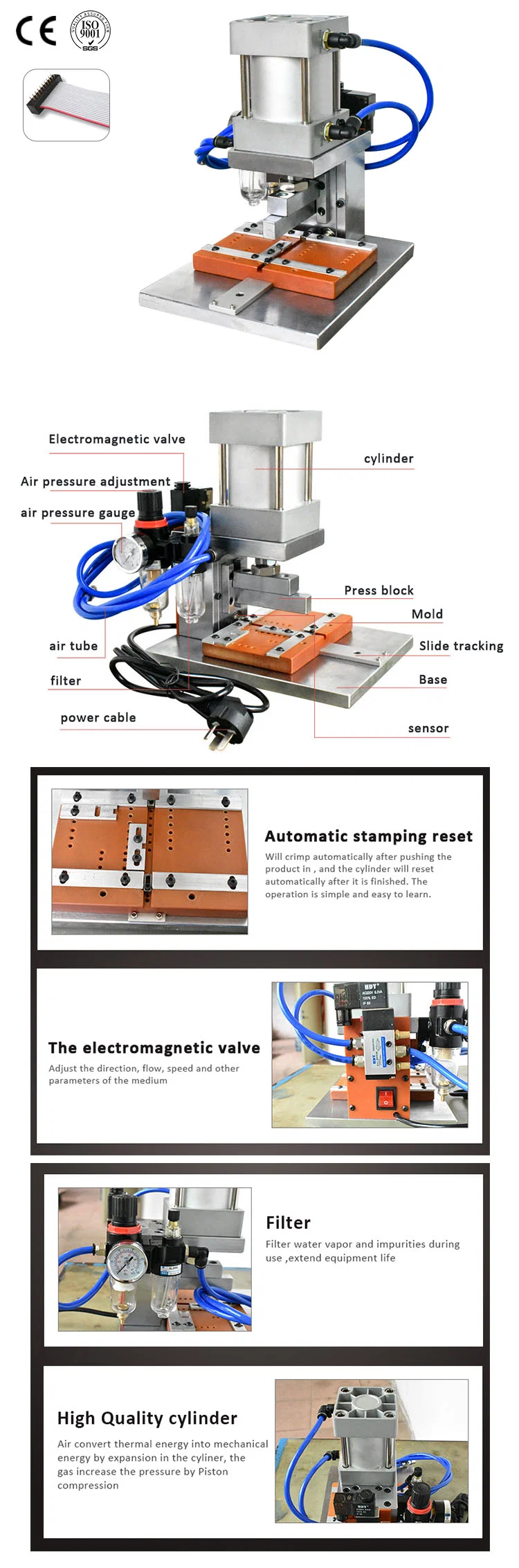

A WPM-2P_64P é uma máquina pneumática de crimpagem para conectores IDC de cabo flat, cobrindo de 2P a 64P. Um único cilindro de ar aciona o carneiro com pressão de alimentação de 6 a 8 kg, e a produção fica em 300 a 600 crimpagens por hora. A unidade é uma máquina de bancada de 250 x 200 x 330 mm e 14 kg, em 110 V ou 220 V, 50/60 Hz.
Conectores flat são normalmente fechados com alicate manual ou prensa de fuso, em que o resultado depende da força aplicada pelo operador e de quão esquadrejado o conector está sobre o cabo. Aqui o cilindro fornece um curso repetível e o conector fica alojado em um dispositivo usinado, de modo que cada posição ao longo do cabo fecha na mesma profundidade. Três conjuntos de dispositivos cobrem a faixa: 4 a 30P, 30 a 50P e 64P.
Esta é a única máquina IDC pneumática do grupo. A WPM-FCCM-18 cobre de 2P a 20P com direção de crimpagem ajustável; a WPM-2P_64P chega a 64P e se apoia em dispositivos fixos por passo. As EM-6B1 e EM-6B2 são elétricas e trabalham terminais isolados de até 10 mm², e não conectores flat, de modo que as duas famílias não se sobrepõem.
Principais características
1. Carneiro pneumático com alimentação de ar de 6 a 8 kg, proporcionando profundidade de fechamento repetível que não depende da força do operador
2. Cobertura de 2P a 64P a partir de três conjuntos de dispositivos: 4 a 30P, 30 a 50P e 64P, trocados como nichos completos
3. 300 a 600 crimpagens por hora, com cada conector fechado em um único curso controlado
4. Os dispositivos são blocos usinados que posicionam o corpo do conector e mantêm o cabo plano, de modo que o passo é definido pelo nicho e não a olho
5. O ar executa o curso de trabalho; 110/220 V 50/60 Hz é necessário apenas para o circuito de comando, de modo que não há motor ou volante em operação entre ciclos e a estrutura de 14 kg pode ser deslocada entre bancadas
6. O carneiro corre dentro da carcaça de alumínio e o cabo é mantido no dispositivo, o que mantém as mãos atrás da linha da matriz durante o fechamento
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-2P_64P |
|---|
| Tipo de máquina | Máquina pneumática de crimpar conectores IDC em cabo flat |
|---|
| Capacidade de crimpagem | 2P a 64P |
|---|
| Velocidade de crimpagem | 300 - 600 crimpagens por hora |
|---|
| Alimentação de ar | 6 - 8 kg |
|---|
| Tensão | 110/220 V, 50/60 Hz |
|---|
| Configuração dos dispositivos | 4-30P um dispositivo, 30-50P um dispositivo, 64P um dispositivo |
|---|
| Dimensões | 250 x 200 x 330 mm |
|---|
| Peso | 14 kg |
|---|
Aplicações

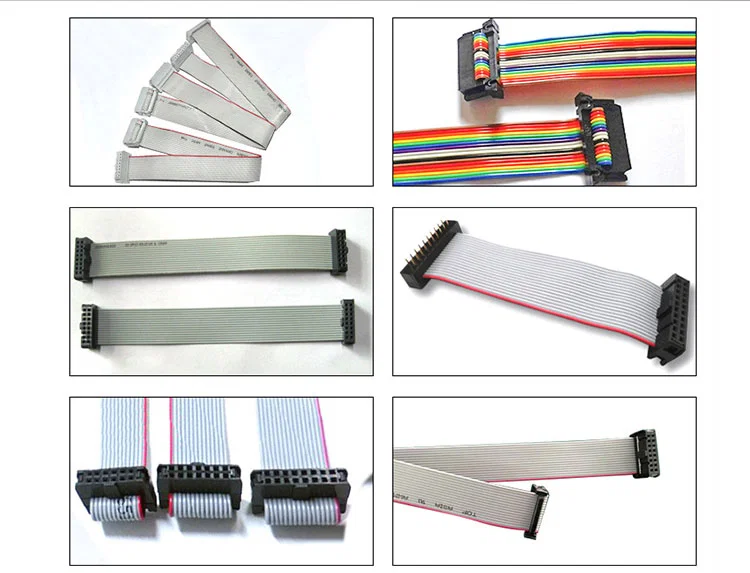

— Conjuntos flat de computador e AV: conectores IDC de 2P a 64P fechados em cabo flat
— Cabo flat interno de eletrodomésticos: cabos de display e de teclado terminados na bancada
— Ligações de placa de controle a painel: trechos flat cortados no comprimento e crimpados nas duas pontas
— Cabos de teste e de instrumentação: conjuntos flat de baixo volume, em que o alicate dá profundidade inconsistente
— Trabalhos de alto número de polos até 64P: o terceiro conjunto de dispositivos cobre conectores que ferramentas manuais não fecham de forma uniforme
