Máquina de torção, crimpagem e estanhagem de fios JW-WTT

📅 2026-05-08 👁️ 1,360
  • Modelo do Produto: JW-WTT

  • Especificações

    Função Principal Torção de dois fios, crimpagem de terminais, estanhamento de fios, corte de fios, descascamento de isolamento
    Fios Aplicáveis Fio elétrico UL/PVC/PE, fio de silicone, fio de cobre multifilamento
    Faixa de Diâmetro do Fio 0,5-2,5 mm²
    Passo de Torção 3-10 mm (ajustável)
    Comprimento de Estanhamento 0,5-10 mm (ajustável)
    Faixa de Comprimento do Fio 50-1500 mm (ajustável)
    Eficiência de Produção 800-1200 peças/hora
    Fonte de Alimentação AC220V / 50 Hz/60 Hz, 1,5 kW
    Requisito de Pressão de Ar 0,5-0,7 MPa
    Dimensões da Máquina L2200 × W1500 × H1650 mm
    Peso Líquido 680 kg
  • Solicite um Orçamento

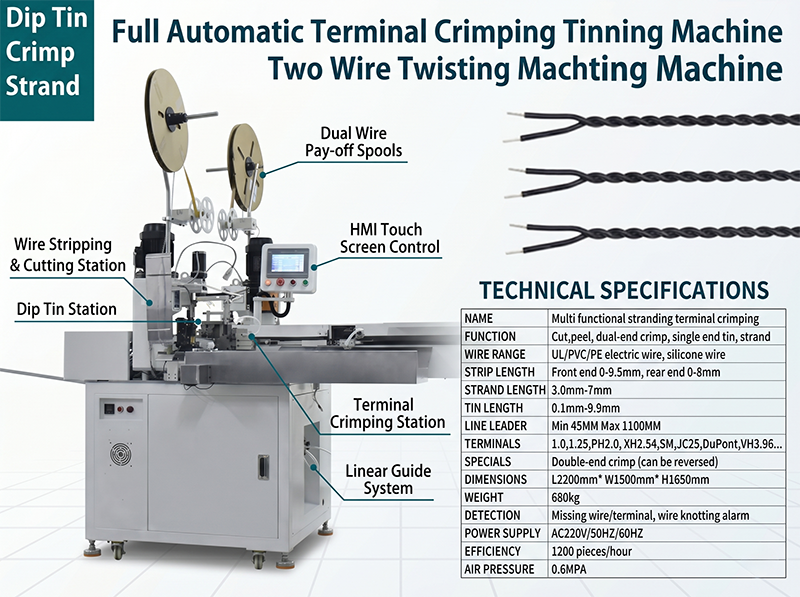

A JW-WTT é uma máquina automática de crimpagem e estanhagem de terminais que também torce dois condutores entre si, de modo que um cabo torcido, cravado e estanhado é produzido sem ser deslocado entre postos. Processa fio UL, PVC, PE e de silicone de 0,5–2,5 mm² com condutores de cobre multifilar, a 800 a 1200 peças por hora. Fábricas de chicotes que torcem pares manualmente antes da crimpagem a utilizam para eliminar essa etapa e a variação que ela introduz.

Principais características

  • Três funções em um ciclo — torção, crimpagem e estanhagem são sequenciadas automaticamente, o que elimina o desalinhamento decorrente da transferência manual entre bancadas.
  • Controle total por PLC — alimentação, corte, descascamento, torção, crimpagem, estanhagem e descarga operam a partir de uma receita na tela touch, sem intervenção manual.
  • Movimento por servo e fuso de esferas — as posições são mantidas com precisão, de modo que o passo de torção fica uniforme, a força de crimpagem é repetível e a espessura de estanho permanece constante.
  • Faixa de processo ajustável — o passo de torção varia de 3–10 mm, o comprimento de estanhagem de 0,5–10 mm e o comprimento do fio de 50–1500 mm, todos ajustados no painel.
  • Ampla cobertura de materiais — terminais e tipos de fio usuais são atendidos com troca de ferramental e parâmetros, e não da máquina.
  • Construção de fácil manutenção — componentes metálicos resistentes ao desgaste e à corrosão são usados nas estações de trabalho, com layout que permite acesso rápido para a manutenção diária.
  • Intertravamentos de segurança — proteção contra sobrecarga, parada de emergência e alarme de ruptura de fio protegem o operador e reduzem paradas não planejadas.

Especificações técnicas

ModeloJW-WTT
Função principalTorção de dois fios, crimpagem de terminais, estanhagem, corte e descascamento de isolamento
Fios aplicáveisFio UL, PVC e PE, fio de silicone, fio de cobre multifilar
Faixa de diâmetro do fio0,5–2,5 mm²
Passo de torção3–10 mm, ajustável
Comprimento de estanhagem0,5–10 mm, ajustável
Faixa de comprimento do fio50–1500 mm, ajustável
Produção800–1200 pcs/h
AlimentaçãoAC 220 V, 50/60 Hz, 1,5 kW
Pressão de ar0,5–0,7 MPa
DimensõesC2200 × L1500 × A1650 mm
Peso líquido680 kg

Aplicações

  • Cabos de chicote automotivo com pares torcidos em um único terminal
  • Fiação de eletrodomésticos que exige pontas torcidas e estanhadas
  • Conjuntos de cabos de equipamentos eletrônicos e de comunicação
  • Chicotes médicos e de controle industrial com peças de passo fino
  • Cabos de sensores e de sinal em que dois condutores compartilham uma terminação

Por que escolher este modelo

Reunir três processos em um único gabinete elimina duas etapas de manuseio e o retrabalho que segue uma torção manual malfeita. Como torcedora de dois fios, também corta e descasca, de modo que o cabo chega ao posto de crimpagem já preparado. A plataforma é uma construção padrão, de modo que o ferramental para um novo terminal é um item de prazo curto, e não um novo projeto de máquina. Os engenheiros da fábrica cotam com base no desenho do fio e do terminal, e o suporte remoto cobre o ajuste de parâmetros durante a primeira produção.

Máquina Automática Total de Crimpagem e Estanhamento de Terminais, Máquina de Torcer Dois Fios JW-WTT
