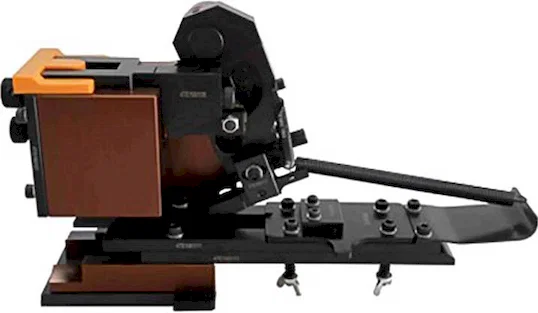

O JW-AP29 é um molde OTP para terminal em forma de U, em modo horizontal, fornecido como matriz de grão único para o aplicador de uma máquina de terminais. Grão único significa uma cavidade de crimpagem no corpo, de modo que um tamanho de terminal é configurado por matriz.
O arranjo horizontal apresenta a fita de terminais pela lateral, em ângulo reto com o carneiro, de modo que o fio é conduzido na frente da matriz e a fita corre atrás dela. Com uma única cavidade, a altura de crimpagem e o passo de alimentação são ajustados uma vez para o trabalho e não precisam ser reindexados entre nichos.

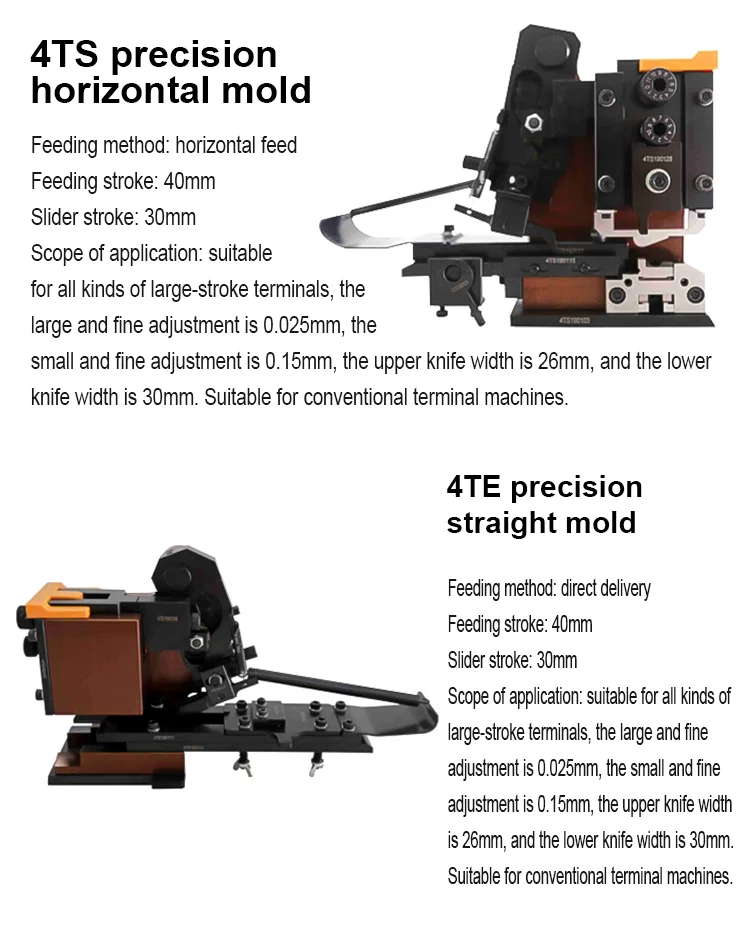

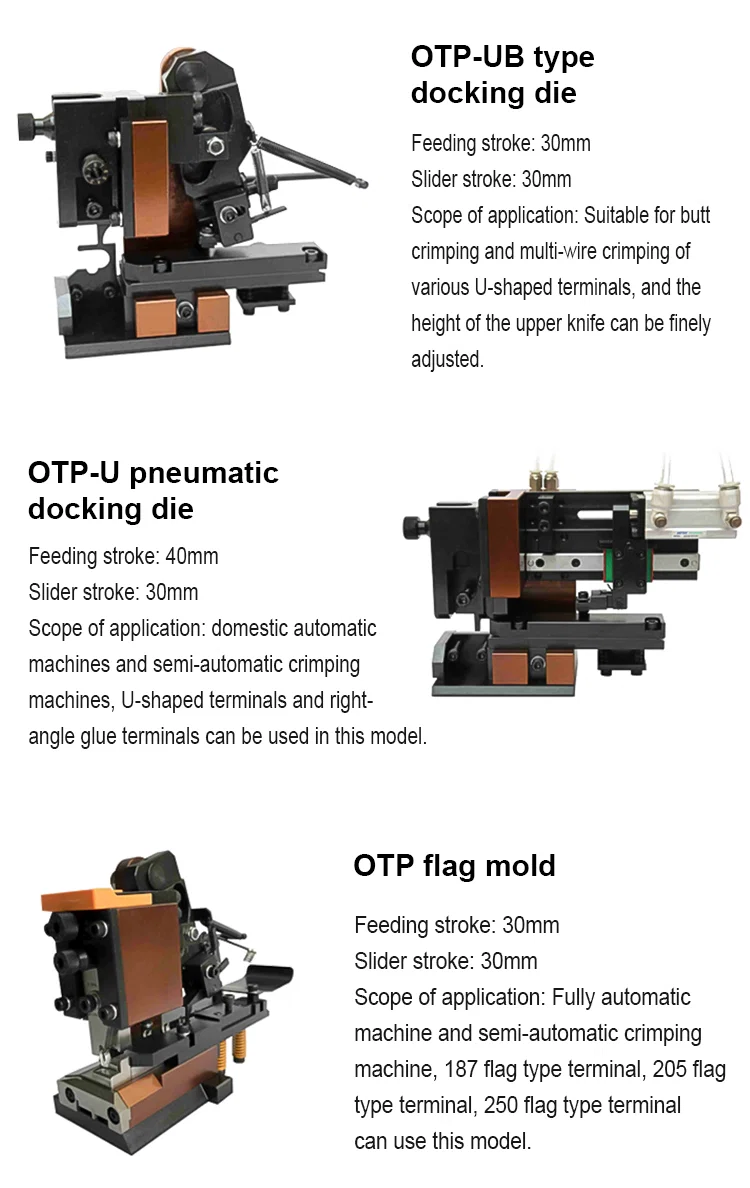

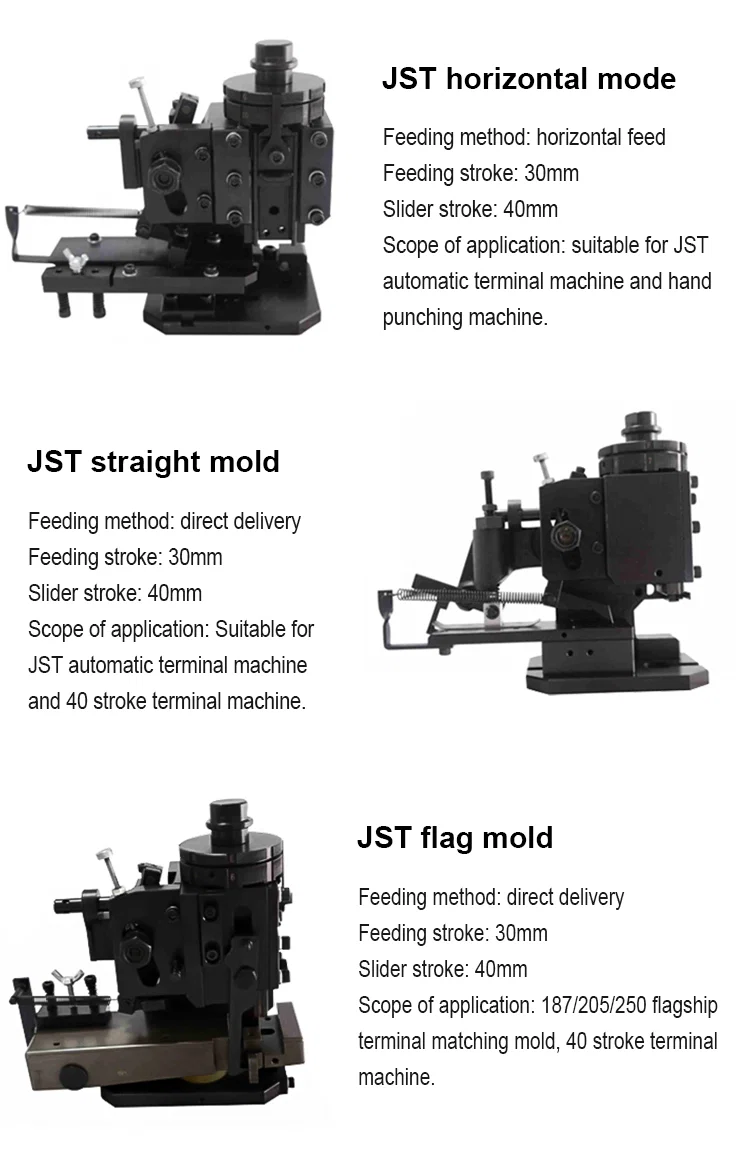

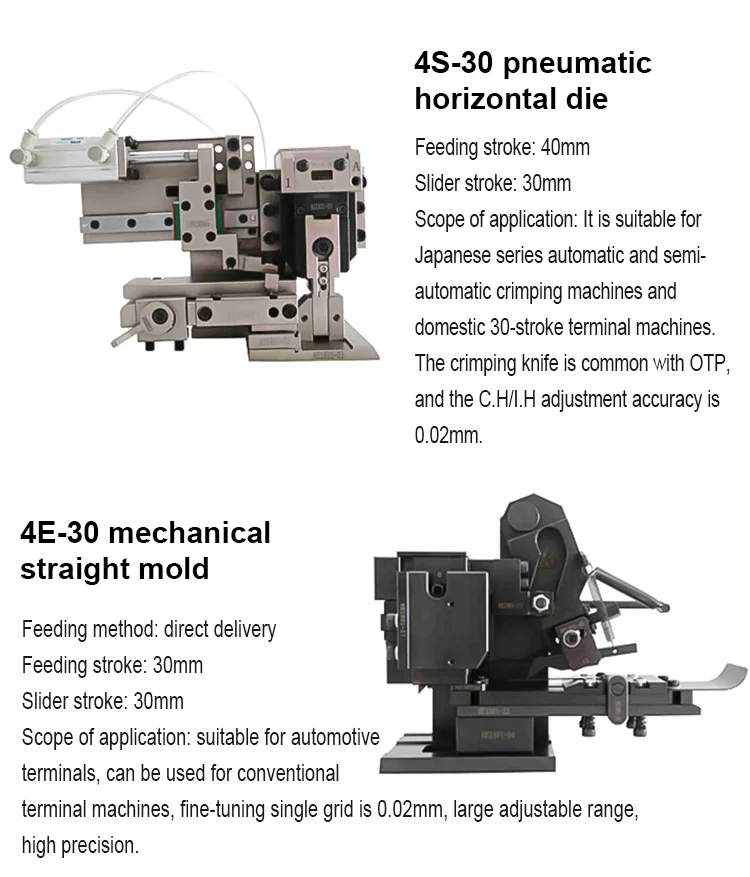

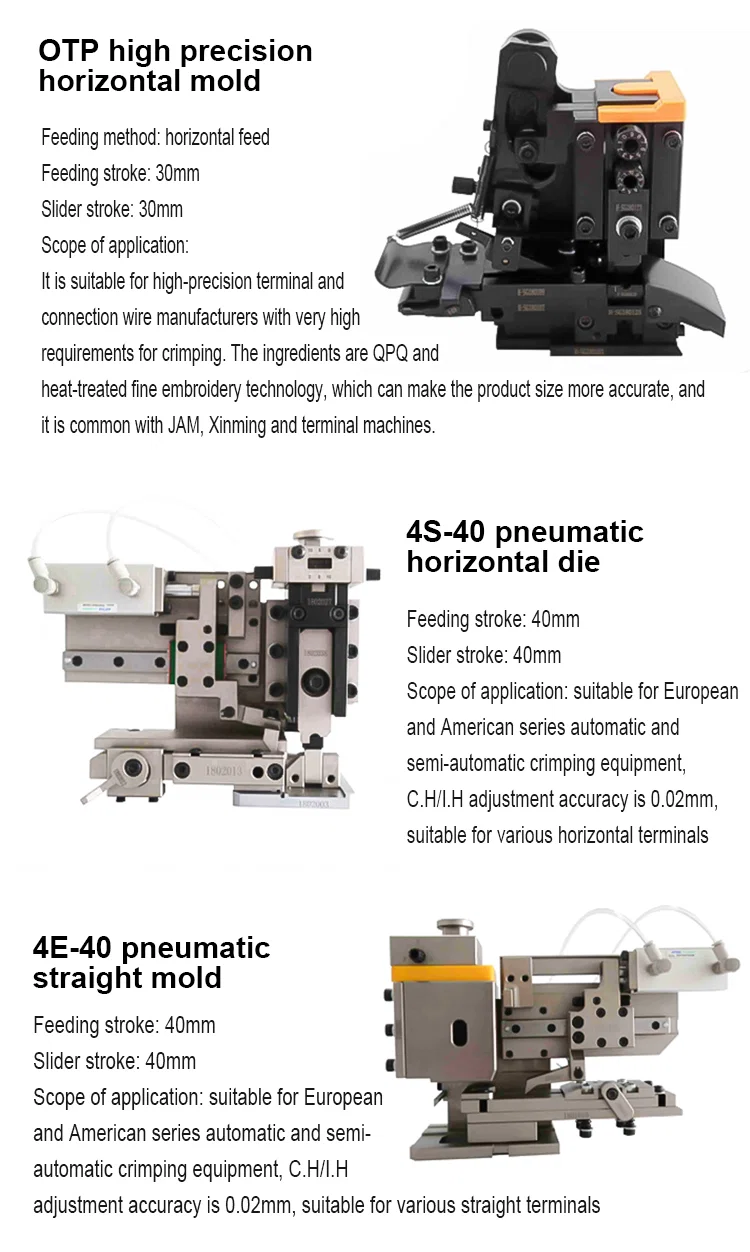

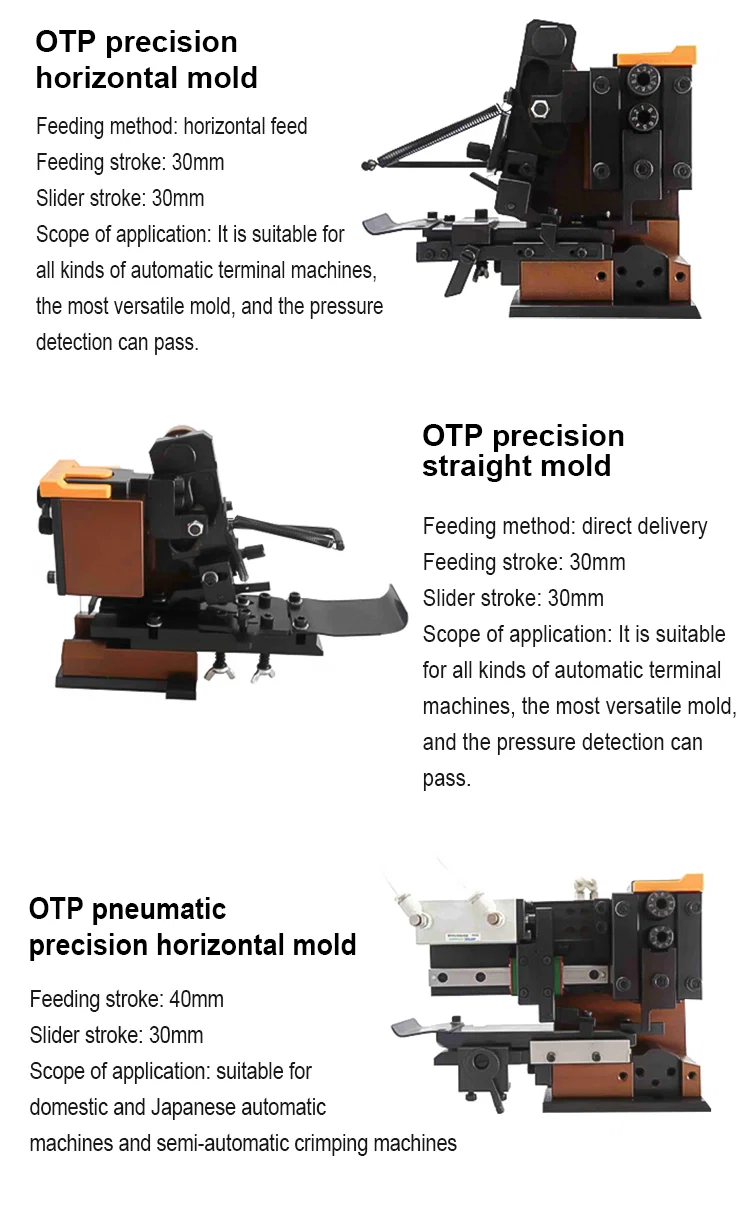

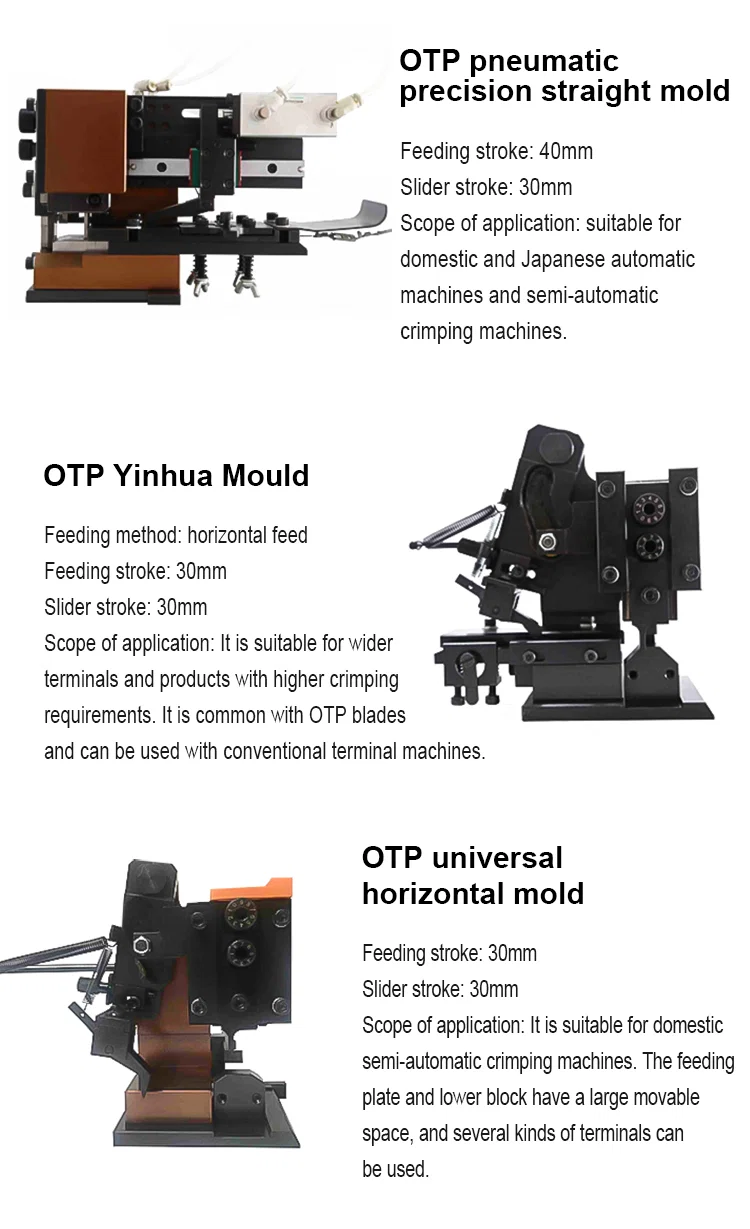

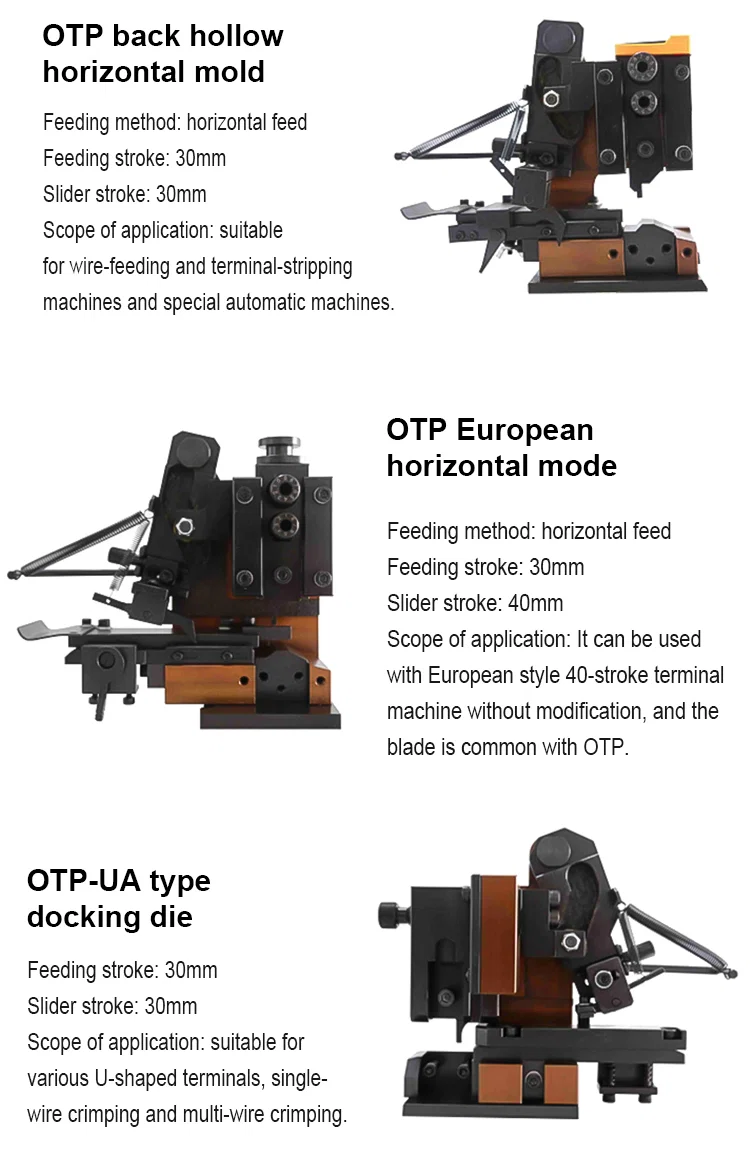

O molde é uma peça de reposição para aplicadores OTP. A folha de catálogo fornecida mostra a família nas versões flag model, 2000# e corpo plástico, com diferentes blocos de alimentação e cursos do deslizante, portanto a versão é cotada conforme a montagem da máquina e a fita de terminais efetivamente em uso.
Principais características
1. Nicho de barril aberto em U - crimpador e bigorna retificados para o perfil do terminal U
2. Modo horizontal - a fita entra pela lateral do corpo da matriz, perpendicular ao carneiro
3. Cavidade de grão único - um nicho e um tamanho de terminal por matriz, sem indexação de cavidade
4. Montagem em aplicador OTP - fixação por parafusos na estação de matriz OTP padrão de uma máquina de terminais
5. Construção de alta precisão - o molde é especificado como de alta precisão, com construção durável para ciclos repetidos de produção
6. Três variantes de corpo - flag model, 2000# e corpo plástico, cotadas conforme a máquina instalada
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | JW-AP29 |
|---|
| Tipo de molde | Molde OTP para terminal em U |
|---|
| Projeto | Modo horizontal |
|---|
| Configuração | Molde de grão único |
|---|
| Aplicação | Aplicador de máquina de terminais |
|---|
| Compatibilidade | Diversos terminais |
|---|
| Serviço | Pós-venda individualizado, um para um |
|---|
Aplicações
— Crimpagem de cavidade única de terminais de barril aberto em U em máquinas com aplicador OTP
— Produções de terminais flag, usando o corpo flag model da mesma família
— Linhas de chicotes que trocam o tamanho de terminal trocando a matriz, e não a máquina
— Substituição de uma matriz de grão único desgastada em aplicador OTP existente
— Lotes curtos de produção, em que um tamanho de terminal é executado até o fim antes da troca da matriz
