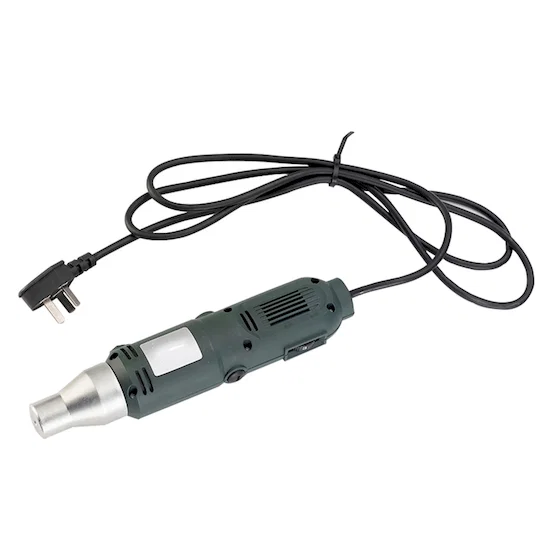

A WPM-0316 é um descascador portátil de esmalte para fio magnético de cobre e alumínio de 0,3-2,5 mm, com comprimento de raspagem de 1-50 mm. Pesa 0,5 kg, opera até 12.500 rpm e é declarado para 600 fios por hora.
As derivações de bobinas e transformadores são curtas, muitas vezes já dobradas e às vezes já dentro do pacote de lâminas, de modo que um descascador de bancada não as alcança e a raspagem manual deixa o esmalte esfarinhado em vez de removido. A 0316 coloca a cabeça raspadora em um corpo tipo retífica que o operador apoia contra a ponta do fio. A velocidade vai de 0 a 12.500 rpm, o que permite uma passagem lenta em fio de 0,3 mm e rápida em 2,5 mm.

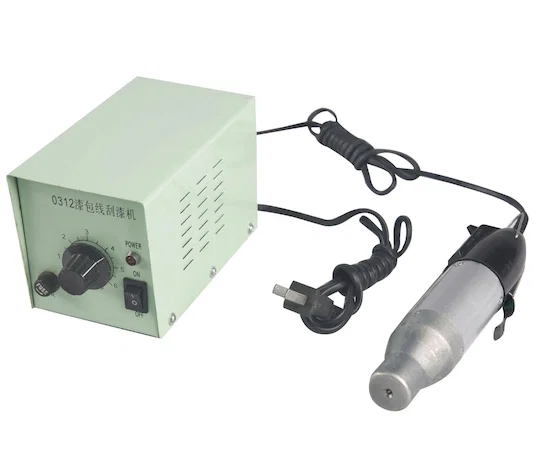

A WPM-0312 cobre 0,3-2,0 mm com caixa de controle separada e comprimento máximo de descascamento de 30 mm. A 0316 chega a 2,5 mm e 50 mm com tudo dentro da peça de mão, a 0,5 kg. As máquinas de bancada WPM-6P e WPM-680B são mais rápidas por peça, mas exigem que o fio seja levado até elas.
Principais características
1. Faixa: fio magnético de cobre e alumínio de 0,3-2,5 mm
2. Comprimento de raspagem: 1-50 mm, contra 30 mm na WPM-0312
3. Velocidade: 0-12.500 rpm, ajustada ao diâmetro do fio e à espessura do esmalte
4. Produção: 600 fios por hora em cabos de produção
5. Peso: 0,5 kg na mão, com o interruptor deslizante na lateral do corpo ao alcance do polegar
6. Corpo: formato de retífica com aletas de refrigeração e barril metálico na ponta que sustenta o raspador
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-0316 |
|---|
| Tipo de máquina | Máquina portátil de descascar fio magnético |
|---|
| Faixa de bitola | 0,3-2,5 mm |
|---|
| Comprimento de raspagem | 1-50 mm |
|---|
| Velocidade | 0-12.500 rpm |
|---|
| Capacidade | 600 fios por hora |
|---|
| Peso | 0,5 kg |
|---|
| Corpo | Formato de retífica portátil |
|---|
Aplicações
— Derivações de estator e rotor de motores: cobre ou alumínio esmaltado de 0,3-2,5 mm, raspado no lugar antes da conexão
— Produção de transformadores e bobinas de choque: pontas de fio magnético descascadas no carretel antes da solda
— Derivações de motores de compressores herméticos: fio magnético de alumínio, com remoção de esmalte no terminal
— Oficinas de bobinagem que trabalham com derivações longas que não podem ser erguidas até uma máquina de bancada
— Reparo em campo de motores e transformadores, em que o enrolamento permanece no quadro durante a reterminação
