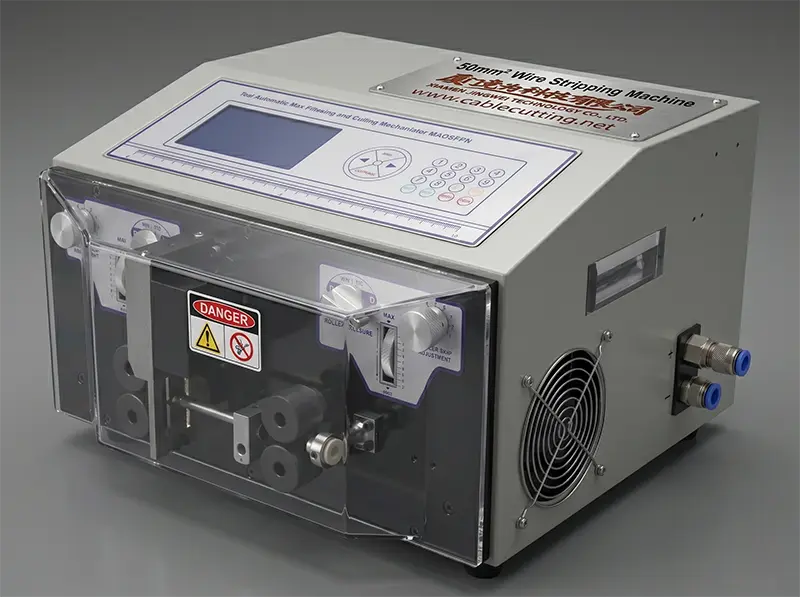

A WPM-MAX2-50 é uma máquina automática de corte e descascamento para serviço pesado, indicada para cabo de 0,1-50,0 mm². Um conduíte de 18 mm alimenta o fio, o comprimento de corte vai de 1 mm a 100.000 mm, o curso de descascamento é de 0-150 mm na cabeça e na cauda, a tolerância de corte é de +/- (0,002 x L) e a produção é de 5.000-6.000 peças por hora com 8 acionamentos e motor de 1.000 W.
Em uma linha de 50 mm², a restrição costuma ser a aderência da alimentação. Um único par de rolos patina em cabo grande e o comprimento de corte varia. A MAX2-50 usa 8 acionamentos e motor de 1.000 W para manter o cabo de 50 mm² sob a lâmina, e é isso que sustenta a tolerância de +/- (0,002 x L) - +/- 2 mm em 1.000 mm - em uma máquina de 72 kg. Até 16 seções de descascamento intermediário por fio são programáveis, e a lâmina é de aço tungstênio duro para PVC, cabo de silicone e cabo de fibra de vidro.
A MAX2-50 é o modelo de produtividade no topo da linha MAX2. Usa o mesmo conduíte de 18 mm e o mesmo curso de descascamento de 0-150 mm da MAX2-70, em uma estrutura de 400 x 515 x 345 mm e 72 kg, e é o único modelo do grupo documentado com alimentação de 8 acionamentos, potência de 1.000 W, 16 seções de descascamento intermediário e visor LCD em inglês/chinês. Quando o trabalho chega a 70 mm² com contagens menores, a MAX2-70 cobre a seção adicional no mesmo conduíte.
Principais características
1. 0,1-50,0 mm² em conduíte de 18 mm, com alimentação de 8 acionamentos e motor de 1.000 W mantendo o cabo sob a lâmina.
2. 5.000-6.000 peças por hora com tolerância de corte de +/- (0,002 x L) - +/- 2 mm em um fio de 1.000 mm.
3. Descascamento de 0-150 mm na cabeça e de 0-150 mm na cauda, programados como dois valores para pontas de terminal e de painel.
4. Até 16 seções de descascamento intermediário por fio, contra 11 nos modelos de 0,1-2,5 mm².
5. Lâminas de aço tungstênio duro para PVC, cabo de silicone e cabo de fibra de vidro em estrutura de 400 x 515 x 345 mm e 72 kg.
6. Visor LCD em inglês/chinês, alimentação 220 V/50 Hz ou 110 V/60 Hz e janela de corte de 1 mm a 100.000 mm em uma rodada.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-MAX2-50 |
|---|
| Tipo de máquina | Máquina automática de descascamento de fio para serviço pesado |
|---|
| Faixa de seção transversal do cabo | 0,1-50,0 mm² |
|---|
| Diâmetro do conduíte | 18 mm |
|---|
| Comprimento de corte | 1-100.000 mm |
|---|
| Tolerância de corte | +/- (0,002 x L) |
|---|
| Comprimento de descascamento (cabeça) | 0-150 mm |
|---|
| Comprimento de descascamento (cauda) | 0-150 mm |
|---|
| Seções de descascamento intermediário | Máx. 16 |
|---|
| Velocidade | 5.000-6.000 pcs/h |
|---|
| Visor | LCD em inglês/chinês |
|---|
| Modo de acionamento | 8 acionamentos |
|---|
| Material da lâmina | Aço tungstênio duro |
|---|
| Cabo compatível | Fios elétricos, cabos de PVC, silicone e fibra de vidro |
|---|
| Alimentação | 220 V/50 Hz, 110 V/60 Hz |
|---|
| Potência nominal | 1.000 W |
|---|
| Dimensões | 400 x 515 x 345 mm |
|---|
| Peso | 72 kg |
|---|
Aplicações
— Chicotes DC de eletropostos e de armazenamento de energia: cabo de 35-50 mm² cortado em 400-1.500 mm com 100-150 mm descascados para terminais.
— Ligações de barramentos e de quadros: cabo de 50 mm² com descascamentos longos de barril nas duas pontas.
— Cabo de solda e alimentação de máquinas pesadas: 50 mm² cortado no comprimento do trecho e descascado para terminais de compressão.
— Cabo de fibra de vidro e de alta temperatura: 16-50 mm² cortado e descascado com lâminas especificadas para isolação de fibra de vidro.
— Fios de derivação que exigem até 16 janelas de isolação abertas ao longo de um cabo de 50 mm².
