Cortadeira rotativa de fita em ângulo WPM-919X

📅 2025-04-30 👁️ 1,952
  • Modelo do Produto: WPM-919X

  • Especificações

    Modelo: WPM-919X
    Largura disponível da faca: 100mm
    Comprimento de corte disponível: 5 ~ 9999mm
    Velocidade de corte da fita: 100 ~ 120 unidades/min
    Tolerância de corte: ≤0,5mm
    Tipo de Corte: Facas Quentes & Frias & Facas Rotativas
    Aresta de corte: 45-135 ângulos
    Pressão do ar: 0,4-0,6 MPa
    Fonte de alimentação: AC220V/110V 50/60 Hz
  • Solicite um Orçamento

A WPM-919X é uma cortadeira de fita com lâmina rotativa que produz pontas anguladas entre 45 e 135 graus. A lâmina tem 100 mm de largura, o comprimento de corte vai de 5 a 9999 mm, a produção é de 100-120 peças por minuto e o corte é mantido em 0,5 mm ou melhor. Há configurações com lâmina quente, fria e rotativa, e a máquina é assistida por ar a 0,4-0,6 MPa em alimentação monofásica AC 220 V ou 110 V, 50/60 Hz.

O motivo do corte em ângulo é o assentamento, não a aparência. Quando a fita de envolvimento é fechada em torno de um feixe de cabos, uma ponta em esquadro levanta na sobreposição e o envolvimento se solta sob vibração; uma ponta em esquadria se acomoda ao longo do feixe e sobrepõe a volta anterior sem degrau. Uma lâmina de guilhotina não produz essa ponta, porque desce em um ângulo fixo em relação ao percurso da fita. A WPM-919X varre uma lâmina rotativa pela fita no ângulo ajustado na cabeça, de modo que a ponta é cortada em uma passagem e não exige segundo aparo. Os cilindros pneumáticos na cabeça fixam a fita a 0,4-0,6 MPa durante a varredura, o que impede o deslocamento de uma fita de 100 mm enquanto a lâmina percorre, e um ventilador na cabeça mantém ar em movimento sobre o conjunto da lâmina. As opções de lâmina quente e fria permitem que a mesma máquina sele fita têxtil de chicote ou cisalhe fita adesiva e de alumínio.

A WPM-990T, a WPM-890S e a WPM-919N são máquinas de corte reto; a diferença entre elas é o tipo de lâmina, a largura e a faixa de comprimento. A WPM-919X é a única do grupo que corta em ângulo, e sua largura de lâmina de 100 mm é o limite de largura de fita, em vez dos 125 mm da WPM-919N. É destinada a oficinas de chicotes que envolvem feixes em bancada e querem a fita pré-cortada no comprimento com o ângulo de ponta correto.

Principais características

1. Aresta de corte ajustável de 45 a 135 graus, cobrindo pontas em esquadro, esquadrias de 45 graus e os ângulos intermediários usados em feixes cônicos.

2. Lâmina rotativa varre a fita no ângulo definido em vez de descer sobre ela, de modo que uma ponta angulada é produzida em uma passagem, sem segundo aparo.

3. Configurações de lâmina quente, fria e rotativa no mesmo chassi: quente para selar fita têxtil de chicote, fria para fita adesiva e de alumínio.

4. Largura de lâmina de 100 mm com comprimento de corte de 5-9999 mm e produção de 100-120 pcs/min.

5. Fixação pneumática a 0,4-0,6 MPa por cilindros na cabeça, mantendo a fita larga plana durante a varredura da lâmina, com 0,5 mm ou melhor no corte.

6. Cabeça assistida por ar com ventilador de refrigeração, teclado de membrana e LCD, marcação CE e alimentação AC 220 V ou 110 V 50/60 Hz.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-919X
Tipo de máquinaCortadeira rotativa de fita com lâmina quente/fria para pontas em ângulo
Largura de lâmina disponível100 mm
Comprimento de corte disponível5-9999 mm
Velocidade de corte da fita100-120 pcs/min
Tolerância de corte0,5 mm ou melhor
Tipo de corteLâminas quente e fria, lâminas rotativas
Aresta de corte45-135 graus
Pressão de ar0.4-0.6 MPa
AlimentaçãoAC 220 V / 110 V, 50/60 Hz

Aplicações

— Envolvimento de chicotes: fita de chicote de PVC, PET e tecido pré-cortada com pontas em esquadria para que o envolvimento feche plano em feixes com derivações.

— Estações de fitação de chicotes automotivos: comprimentos de fita fornecidos à bancada no ângulo usado em coifas de conector e pontos de derivação.

— Tiras têxteis e de fita: pontas de tira de náilon e poliéster cortadas a 45 graus para inserção em fivelas e reguladores.

— Fechos de velcro: pontas anguladas em fita de velcro para que o fecho se sobreponha sem canto levantado.

— Fita e acabamento: fita de tecido em corte viés para debrum e vivo, em que a ponta angulada é exigida pela costura.

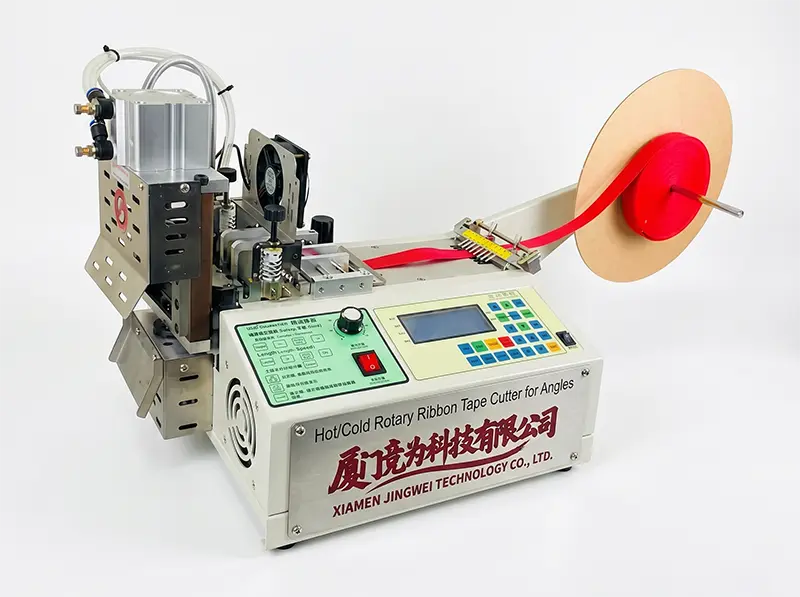

Hot/Cold Rotary Ribbon Tape Cutter WPM-919X
