Máquina de cortar, desencapar e enrolar 40 m WPM-CPRT-02TH

📅 2025-04-29 👁️ 2,121
  • Modelo do Produto: WPM-CPRT-02TH

  • Especificações

    Modelo: WPM-CPRT-02TH
    Diâmetro do fio: 2-5mm
    Comprimento de corte: 3-40m
    Precisão de corte: ±2mm/m
    Diâmetro interno do círculo: 300-400mm (ajustável)
    Diâmetro de encadernação: ≤40mm
    Comprimento de descascamento: 20-50mm (ajustável)
    Eficiência de produção: 180-300 peças/hora
    Tensão: 220V/50 Hz
  • Solicite um Orçamento

O WPM-CPRT-02TH corta, desencapa as duas pontas e amarra com laço duplo cabo de 2-5 mm em comprimentos de 3 m a 40 m. A precisão de corte é mantida em ±2 mm por metro, as pontas desencapadas são ajustáveis entre 20 mm e 50 mm, e o rolo é formado com diâmetro interno de 300-400 mm antes de ser fechado com amarração dupla.

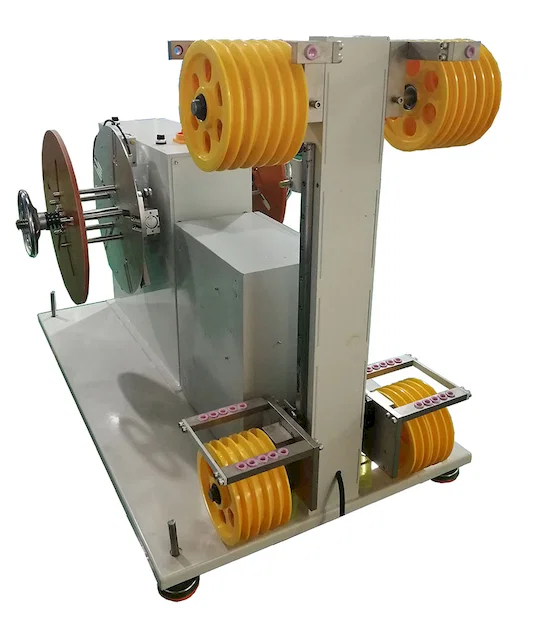

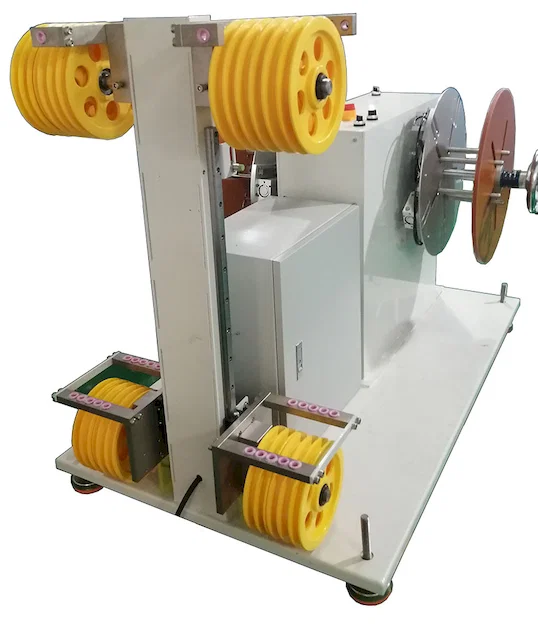

Em condutores longos o erro não vem apenas do cortador: o cabo puxado de uma bobina sob tensão irregular mede a menos no fim de um trecho de 40 m, e um rolo desse tamanho não mantém a forma enquanto é amarrado à mão. A máquina acumula o cabo sobre roldanas capstan e um dançante antes de formar o rolo, de modo que o comprimento é absorvido sob tensão controlada, e as duas amarrações são aplicadas com o rolo ainda no molde. As pontas desencapadas são feitas antes da amarração, de modo que as caudas permanecem onde foram ajustadas.

É a unidade de comprimento longo do grupo: 40 m contra o teto de 10-25 m dos outros enroladores, com o maior rolo em 300-400 mm de diâmetro interno e a menor tolerância de comprimento, ±2 mm/m. É também a mais pesada, com cerca de 1000 kg, e a única aqui que combina desencapamento das duas pontas com amarração dupla nesse comprimento. A capacidade cai para 180-300 peças/h na mesma proporção, porque cada ciclo movimenta um feixe longo e pesado.

Principais características

1. Comprimento de corte de 3-40 m: condutores longos executados em uma passada, sem união de peças menores.

2. ±2 mm por metro: comprimento mantido sob tensão em um trecho completo de 40 m, com avanço por capstan e dançante.

3. Diâmetro interno do rolo de 300-400 mm, ajustável: laços grandes para cabo que não deve receber dobra apertada.

4. Amarração dupla com diâmetro ≤40 mm: duas abraçadeiras por rolo, aplicadas enquanto o rolo está no molde.

5. As duas pontas desencapadas em 20-50 mm, ajustáveis, e acabadas antes da amarração e não depois.

6. 180-300 peças/h com 4,5 kW: tempo de ciclo definido pelo comprimento, 2500 x 1100 x 1850 mm, cerca de 1000 kg.

Especificações técnicas

ParâmetroEspecificação
Número do modeloWPM-CPRT-02TH
Diâmetro de fio aplicável2-5 mm
Comprimento de corte3-40 m
Precisão de corte±2 mm/m
Eficiência de produção180-300 peças/h
Comprimento de descascamento cabeça/cauda20-50 mm, ajustável
Diâmetro de amarração≤40 mm
Diâmetro interno do círculo300-400 mm, ajustável
Alimentação220 V / 50 Hz
Potência da máquina4,5 kW
Dimensões da máquina2500 C x 1100 L x 1850 A mm
Peso da máquinacerca de 1000 kg

Aplicações

— Extensões para obra: cabo de potência de 10-40 m desencapado nas duas pontas e enrolado para fornecimento em canteiro.

— Condutores de bomba submersa e motor: condutores longos com pontas desencapadas, enrolados em laço grande.

— Distribuição temporária de energia: trechos para eventos e oficinas cortados, desencapados e amarrados por comprimento.

— Condutores de equipamentos agrícolas e externos: cabo de 2-5 mm em comprimentos longos, agrupados para transporte.

— Cabo de instalação industrial: condutores longos pré-cortados, desencapados conforme cronograma e embalados em rolos contados.

Máquina automática de corte e desencapamento de fios WPM-CPRT-02TH com marca CE e painel LCDFeixes de fio azul e vermelho com pontas de cobre expostas, enrolados e amarrados
