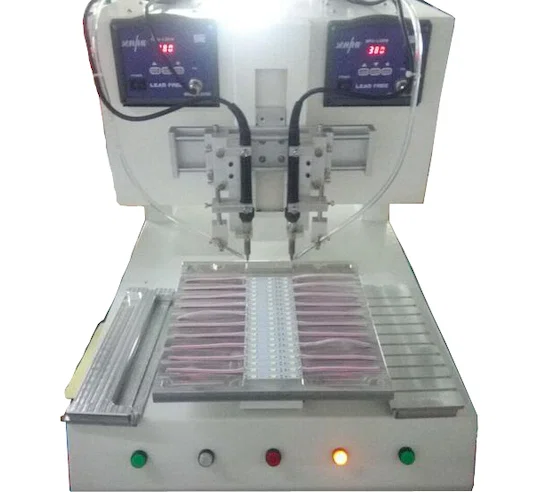

Máquina de Soldar Módulo LED WPM-142

Máquina de solda de módulo de LED totalmente automática WPM-142 - Obtenha qualidade e eficiência superiores na produção de módulos de LED

Eleve sua fabricação de módulos de LED com o WPM-142: solda de precisão automatizada para qualidade e rendimento incomparáveis

Introdução:

Em mercado competitivo de hoje da iluminação do diodo emissor de luz, conseguindo consistente, A soldagem de alta qualidade é crucial para o desempenho e longevidade do produto. Apresentando a máquina de solda de módulo LED totalmente automática WPM-142, uma solução de ponta projetada para revolucionar seu módulo de LED produção. Esta máquina avançada automatiza toda a soldagem processo, superando as limitações da soldagem manual e entregando juntas de solda superiores, maior velocidade de produção e significativo economia de custos de mão de obra. Experimente o futuro da fabricação de módulos de LED com o WPM-142, e desbloqueie um novo nível de qualidade e eficiência em sua linha de produção.

Principais recursos e benefícios: automação, qualidade e eficiência incomparável

O A máquina de solda do módulo do diodo emissor de luz WPM-142 é projetada para excepcional desempenho e facilidade de uso, oferecendo um conjunto abrangente de recursos projetado para transformar seu processo de fabricação de módulos de LED:

• Automação total para qualidade e consistência de soldagem superiores: Elimine a variabilidade e as inconsistências inerentes à soldagem manual. O WPM-142 fornece solda automática completa, garantindo que cada junta de solda seja consistentemente de alta qualidade e supere os padrões alcançáveis com métodos manuais. Experimente um dramático melhoria na confiabilidade da junta de solda e no desempenho geral do produto.

• Qualidade de solda aprimorada - sem estanho falso, execução perfeita do programa: Garanta juntas de solda perfeitas e minimize defeitos. Esta máquina está equipada com um programa de solda perfeito, meticulosamente projetado para eliminar problemas comuns de soldagem, como "estanho falso" ou juntas de solda fria. Experiência consistentemente confiável e conexões de solda robustas, reduzindo o retrabalho e aumentando o produto Vida útil.

• Saída de alta velocidade para rendimento de produção maximizado: Aumente seu volume de produção e cumpra prazos exigentes com velocidade e eficiência excepcionais. O WPM-142 atinge uma produção impressionante Taxas:

  • Saída do módulo de LED: 3000 ~ 5000 peças por hora

  • Saída do poste da lâmpada: 2000 ~ 3000 peças por hora
    Este A capacidade de alta velocidade aumenta significativamente sua produção rendimento, permitindo que você fabrique mais módulos de LED e postes de iluminação em menos tempo e otimizar sua eficiência operacional.

• Economia significativa de custos de mão de obra - Reduza a força de trabalho em 4-5 trabalhadores: Reduza drasticamente suas despesas com mão de obra e melhore seus resultados. A automação fornecida pelo WPM-142 permite economizar de 4 a 5 trabalhadores por máquina, liberando pessoal valioso para outras tarefas críticas e diminuindo significativamente seus custos gerais de mão de obra. Experimente um rápido retorno do investimento através da redução da dependência laboral e do aumento da automação.

• Controlador de aquecimento de alta potência para soldagem contínua estável: Garanta um desempenho de soldagem consistente e confiável, mesmo durante execuções contínuas de produção de alto volume. A máquina possui um controlador de aquecimento de alta potência que garante a estabilidade da solda contínua. Este sistema de aquecimento robusto mantém temperatura e calor consistentes entrega, essencial para produzir juntas de solda uniformes e de alta qualidade ao longo de ciclos de produção prolongados.

• Cabeças de solda duplas para maior rendimento e eficiência: Maximize sua velocidade e eficiência de soldagem com cabeças de solda duplas. O WPM-142 está equipado com duas cabeças de solda, permitindo soldar 2 pontos por vez. Este design de cabeça dupla dobra efetivamente sua capacidade de solda, acelerando ainda mais a produção e reduzindo os tempos de ciclo.

• Estrutura de trilho duplo para maior estabilidade e precisão: Melhore a estabilidade da máquina e minimize as vibrações para melhorar a precisão da soldagem. O WPM-142 incorpora uma estrutura de trilho duplo, fornecendo uma plataforma mais estável e robusta para o processo de soldagem. Essa estabilidade aprimorada minimiza o movimento e a vibração, contribuindo para para maior precisão de soldagem e saída de qualidade consistente.

• Controle preciso da temperatura para resultados de soldagem ideais: Adapte o processo de soldagem aos seus materiais e requisitos específicos com uma ampla gama de controle de temperatura (0-480 ° C). Esta faixa de temperatura ajustável permite a otimização precisa de parâmetros de soldagem, garantindo fluxo de solda ideal e formação de juntas para vários componentes do módulo do diodo emissor de luz e tipos da solda.

• Controle preciso da saída de estanho via motor de passo: Minimize o desperdício de material e garanta uma aplicação consistente de solda com controle preciso da saída de estanho por meio de um motor de passo 420. Este sistema de controle avançado permite o ajuste fino do fio de solda alimentação, garantindo uma distribuição precisa e repetível de solda, reduzindo consumo de material e melhorando a consistência das juntas de solda.

• Sistema intuitivo de controle de programa de chip único: opere e gerencie a máquina com facilidade usando o sistema de controle de programa de chip único fácil de usar. Esta interface de controle intuitiva simplifica a configuração, programação e operação, minimizando o tempo de treinamento e maximizando a eficiência do operador.

• Cabeças de solda de aquecimento de alta frequência para transferência de calor rápida e eficiente: Experimente um aquecimento rápido e eficiente para ciclos de solda mais rápidos e consumo de energia reduzido. As cabeças de solda utilizam aquecimento de alta frequência de 120W, fornecendo transferência de calor rápida para o ponto de solda. Este eficiente O método de aquecimento contribui para velocidades de solda mais rápidas e reduz consumo geral de energia.

• Método de transferência de acionamento por correia para manuseio de materiais suave e confiável: Garanta um movimento suave e consistente dos módulos de LED através do processo de soldagem com o método de transferência de acionamento por correia. Este sistema de transferência confiável fornece controle e previsível minimizando os problemas de manuseio do produto e contribuindo para qualidade de solda consistente.

• Suporte versátil de diâmetro de fio (0,1 mm-1,2 mm): Adapte-se a vários requisitos de soldagem com uma ampla faixa de diâmetro de fio suportada de 0,1 mm a 1,2 mm. Essa versatilidade permite que você use diferentes bitolas de fio de solda com base sobre as necessidades específicas de seus projetos de módulos de LED e solda Aplicativos.

• Velocidade de soldagem ultrarrápida (0,01 seg): Obtenha tempos de soldagem incrivelmente rápidos com uma velocidade de soldagem de 0,01 segundos. Essa capacidade de soldagem rápida contribui para o geral da máquina alto rendimento e minimiza os tempos de ciclo, maximizando sua produção eficiência.

• Precisão de repetição excepcional (±0,02 mm): Garanta um posicionamento consistente e preciso da junta de solda com uma alta precisão de repetição de ±0,02 mm. Esta precisão excepcional garante uma deposição precisa de solda, minimizando erros e maximizando a confiabilidade do seu módulo de LED Conexões.

• Modo de deslizamento de trilha em linha reta para movimento suave e previsível: Garanta um movimento suave e controlado dos cabeçotes de solda com o modo de deslizamento de trilha em linha reta. Este sistema de movimento linear contribui para uma abordagem precisa e previsível posicionamento da cabeça de solda, aumentando ainda mais a precisão da solda e consistência.

• Estrutura robusta de governança de gravação CNC de alumínio: Construído para durabilidade e desempenho duradouro. A estrutura de governança da máquina é construída usando gravação CNC de alumínio, fornecendo uma estrutura robusta e rígida que minimiza as vibrações e garante estabilidade a longo prazo e operação confiável em exigentes ambientes de produção.

Especificações técnicas:

Característica	Especificação
Voltagem	AC220V-50Hz
Tamanho	45cm50cm60cm
Peso	45kg
Poder	350W
Curso máximo (eixo Y)	260 milímetros
Curso máximo (eixo Z)	120 milímetros
Faixa de temperatura	0-480 °C
Controle de saída de estanho	420 motor de passo
Sistema de controle	Programa de chip único
Suporte OD da ponta da cabeça de solda	1,0-5,5 mm
Método de calor da cabeça de solda	Aquecimento de alta frequência de 120 W
Método de transferência	Acionamento por correia
Diâmetro do fio suportado	0,1 mm-1,2 mm
Velocidade rápida de soldagem	0,01 seg
Precisão de repetição	±0,02 milímetros
Modo de deslizamento de pista	Send us your question about this product (*) Name(*) E-mail(*) Tel Content(*) code(*) Related products Máquina de Soldar Semiautomática WPM-141 Inquiry now Solda Semiautomática de Conector com Pedal WPM-USB08 Inquiry now Solda Semiautomática de Cabo com Conector USB 205H Inquiry now Máquina de Soldar de Alta Frequência WPM-904 Inquiry now
