Manual de Operação da Máquina Automática de Enrolar e Amarrar Cabos com Tela Sensível ao Toque Série JW-CRT

Índice
1.  Introdução à Inicialização da Tela Touch
2.  Interface de Operação
2.1  Visão Geral das Configurações de Parâmetros

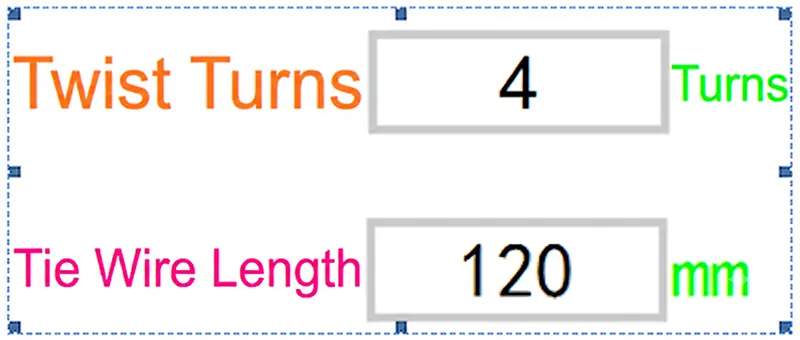

2.2  Parâmetros do Mecanismo de Amarração

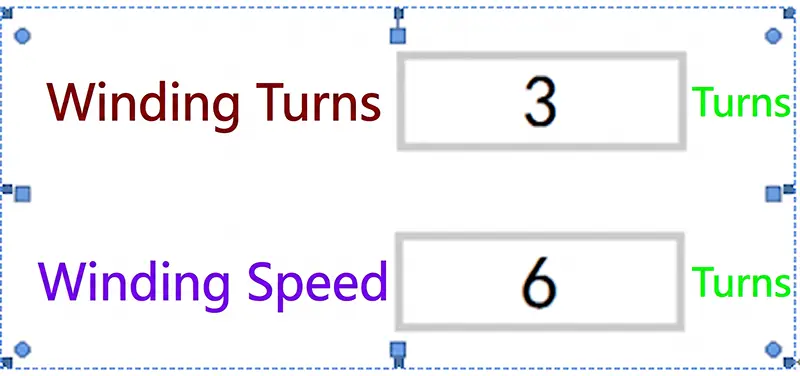

2.3  Parâmetros do Mecanismo de Bobinamento
2.4  Botões de Navegação
3.  Interface de Teste Manual / Jog
3.1  Funções de Teste Jog
3.2  Comutação do Modo de Bobinamento
3.3  Método de Enfiamento da Fita de Amarração
4.  Manutenção & Lubrificação

1. Introdução à Inicialização da Tela Touch

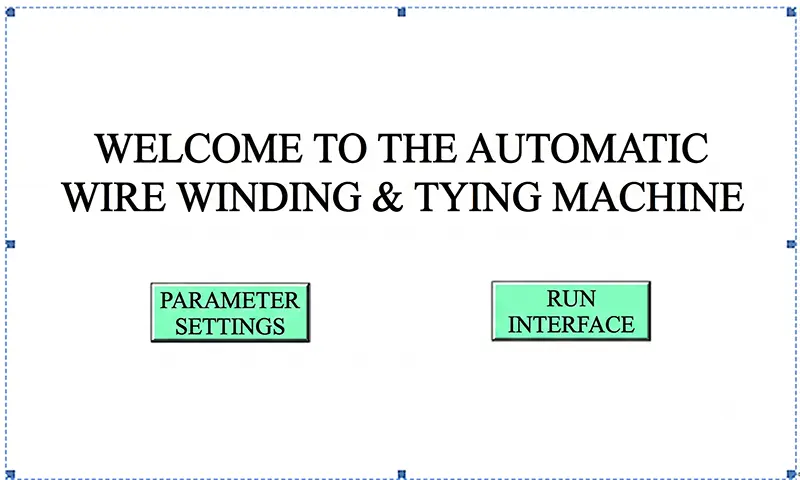

Quando a máquina é ligada, a tela touch exibirá a interface de inicialização. Os parâmetros internos de fábrica são pré-configurados pelo fabricante e são protegidos por senha. Os operadores não precisam acessar as configurações de fábrica durante a operação normal.
As configurações de fábrica são protegidas por senha. Modificações não autorizadas nos parâmetros internos podem afetar o desempenho e a segurança da máquina.


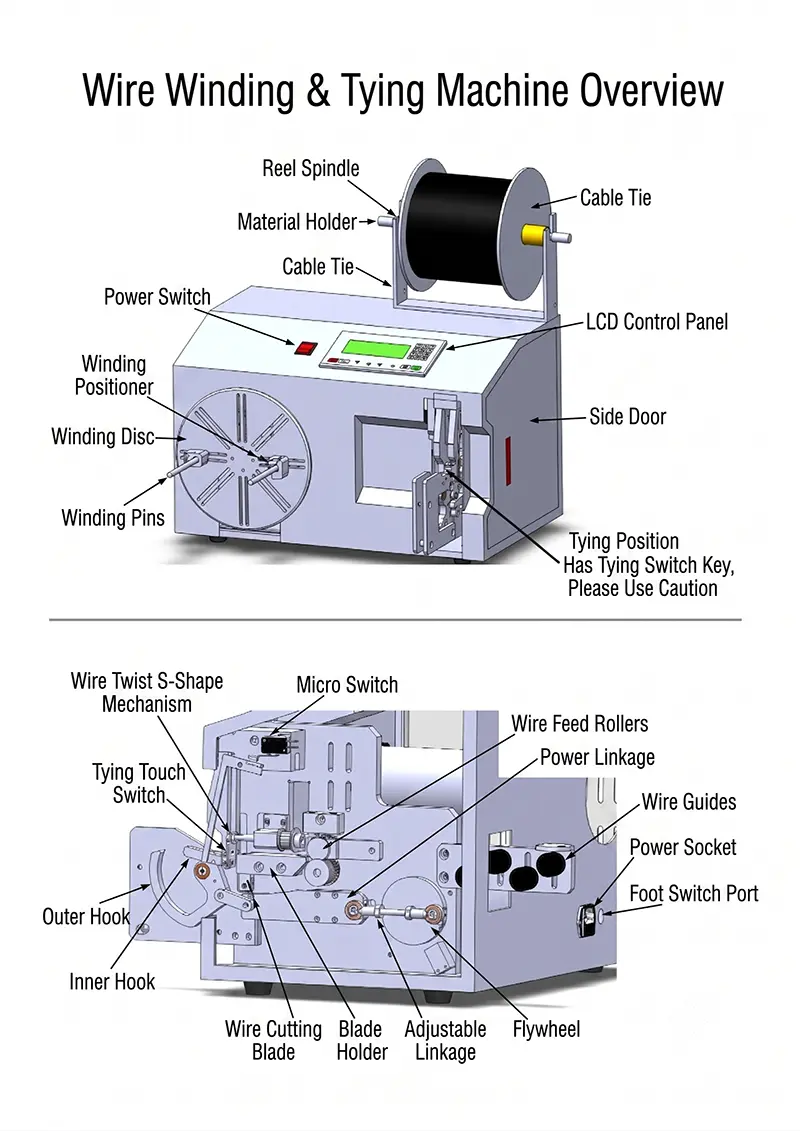

2. Interface de Operação

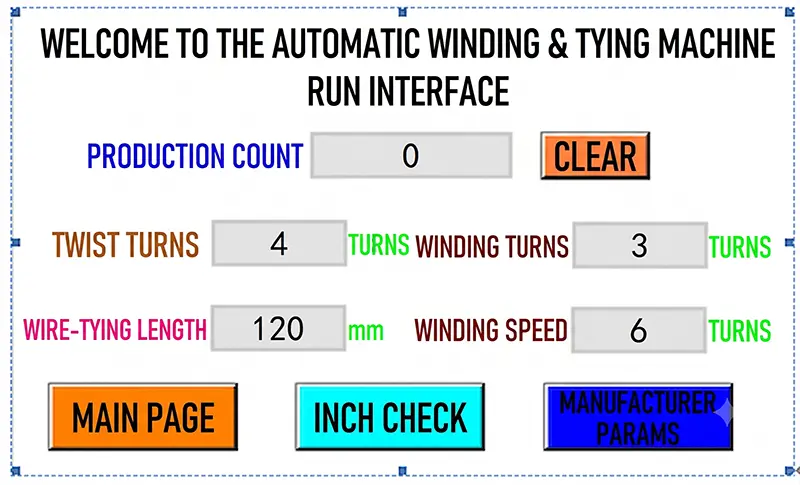

A interface de operação é a tela principal exibida durante a operação da máquina. Ela fornece acesso a todas as configurações de parâmetros para os mecanismos de bobinamento e amarração.

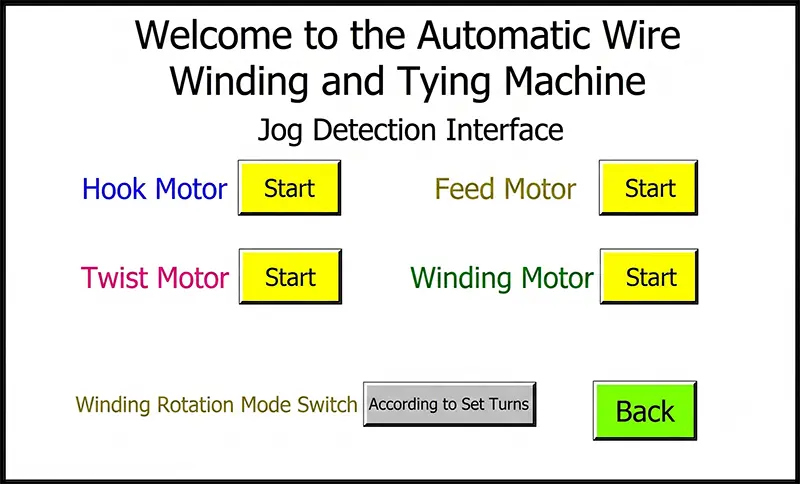

3.1 Funções de Teste Jog
Os seguintes controles manuais estão disponíveis:
•  Motor de Alimentação (Enfiamento da Fita de Amarração): Usado para enfiar novas fitas de amarração. O controle jog alimenta o fio de amarração para frente para substituição.
•  Motor de Bobinamento - Modo de Voltas Definidas: Pressione o pedal uma vez; o motor de bobinamento gira o número configurado de voltas após uma pressão no pedal e depois para automaticamente.
•  Motor de Bobinamento - Modo Contínuo: Mantenha o pedal pressionado; o motor de bobinamento gira continuamente. Solte o pedal para parar imediatamente.

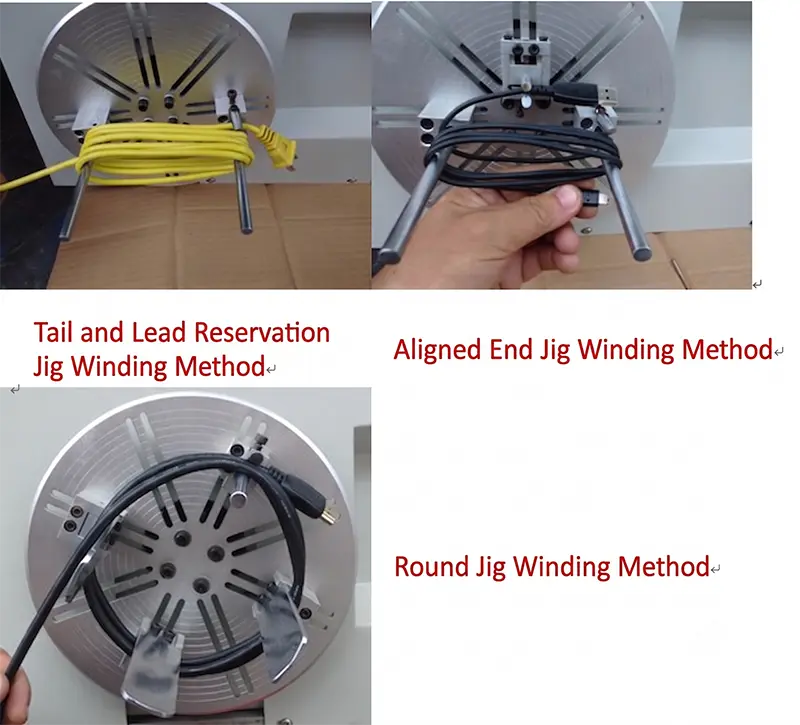

3.2 Comutação do Modo de Bobinamento
O modo de bobinamento pode ser alternado entre dois modos de operação:
•  Modo de Voltas Definidas: Pressione o pedal uma vez; o motor de bobinamento gira pelo número definido de voltas e para automaticamente.
•  Modo Contínuo: Mantenha o pedal pressionado; o motor de bobinamento gira continuamente. Solte o pedal para parar imediatamente.

3.3 Método de Enfiamento da Fita de Amarração

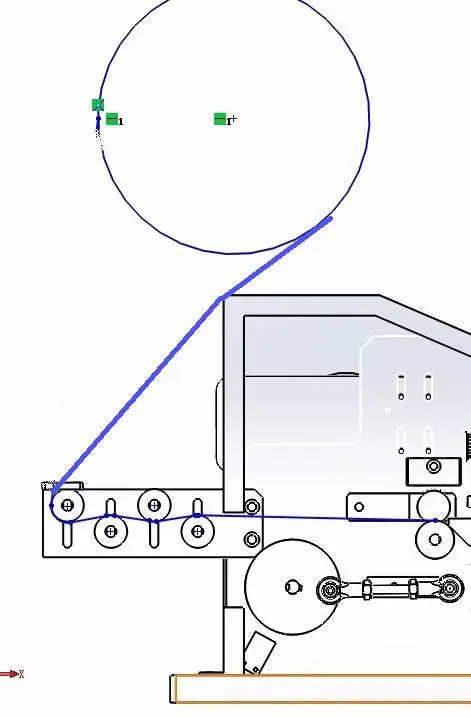

Siga as ilustrações abaixo para o procedimento correto de enfiamento da fita de amarração:

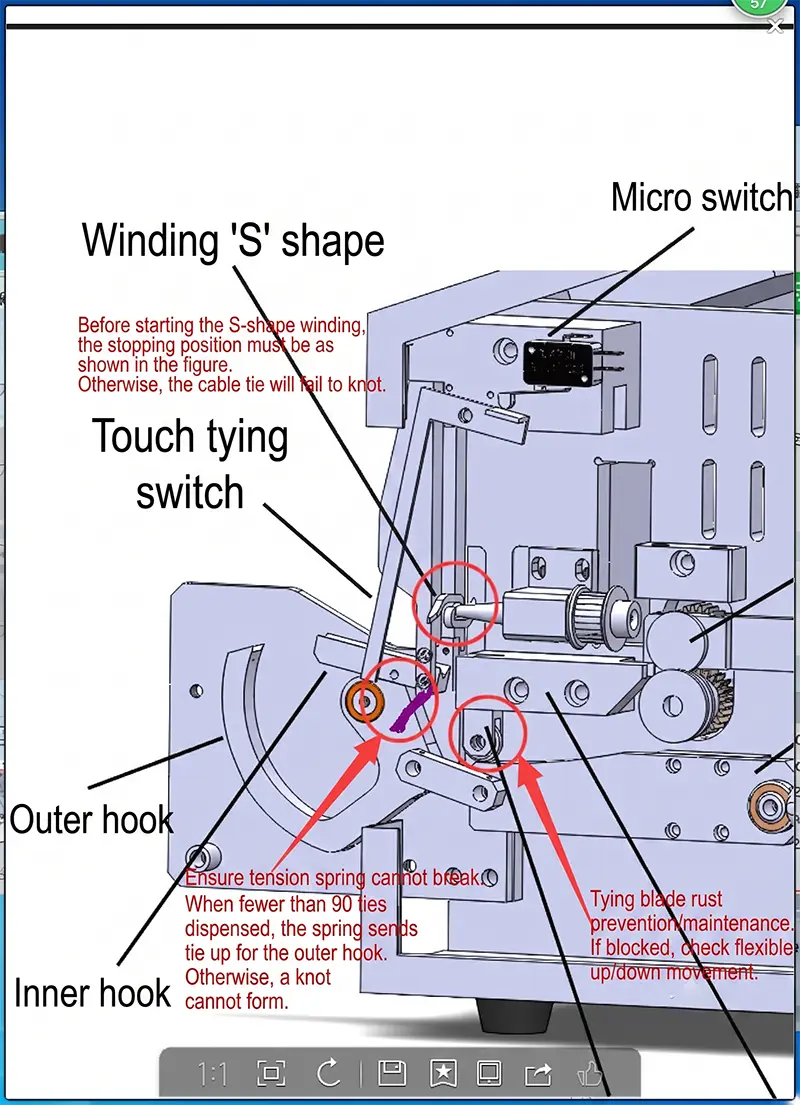

AVISO: A fita de amarração deve ser enfiada através dos rolos de alimentação em uma direção consistente, sem dobrar, inverter ou torcer. Se a fita de amarração dobrar ou inverter a direção, o fio alimentado desviará para a direita, fazendo com que o gancho de amarração perca a fita, resultando em uma amarração com falha.
Se você tiver alguma dúvida ou encontrar problemas não abordados neste manual, entre em contato com nossa equipe de suporte técnico para obter assistência.
