Manual de Operação da Máquina Inteligente de Decapagem de Fios com Tela Sensível ao Toque Quadrada Pequena | Guia da Máquina Multifuncional de Corte e Decapagem de Cabos

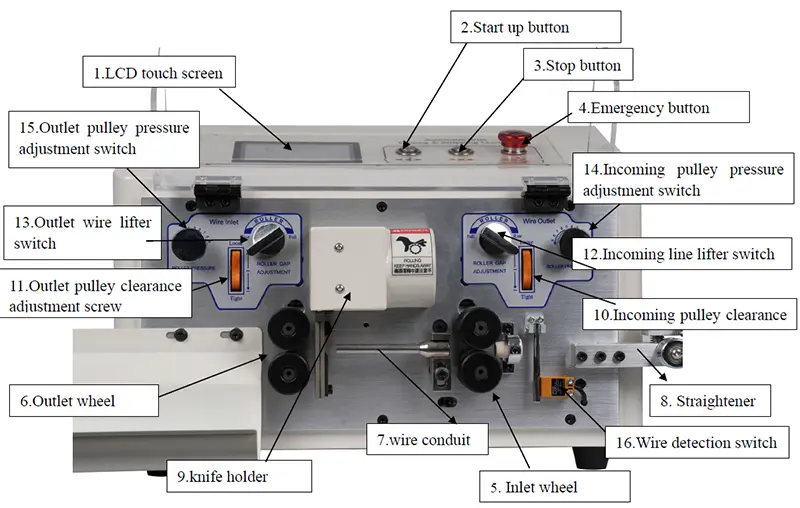

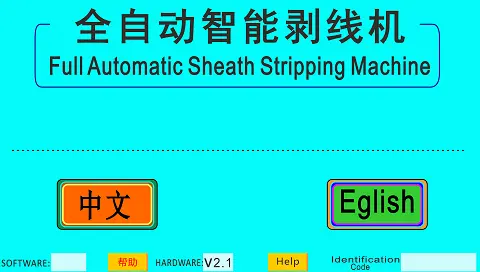

Chinês e inglês podem ser alternados livremente, selecione "Chinês" ou "ENGLISH" para entrar na próxima página.

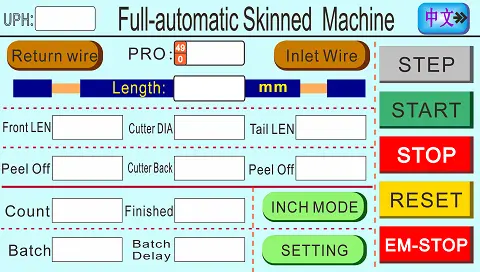

A seguir está a página principal de configuração de parâmetros

A interface de operação deste sistema consiste em uma tela de toque LCD de 160×107. A seguir será apresentada a função de cada tecla:
Retornar fio: Pressione e segure esta tecla, o fio pode ser transportado através da entrada de fio e da roda de alimentação de fio, e o fio pode ser retirado da aresta de corte, podendo ser ajustado livremente conforme necessário.
Entrada de fio: Pressione e segure esta tecla, o fio pode ser transportado para a aresta de corte através da entrada de fio sob a transmissão da roda de alimentação de fio, e pode ser ajustado livremente conforme necessário.
PRO: O número do programa. Os parâmetros dos fios de várias especificações que precisam ser processados são armazenados em diferentes números de programa, para que possam ser chamados para uso na próxima vez.
Comprimento: Comprimento total do fio cortado e decapado (máx. 100m).
Comp. frontal: O comprimento da cabeça do fio a ser decapada da bainha externa; ou seja, o comprimento do fio de cobre a ser removido da bainha externa.
Decapar: Quando o valor de decapagem é maior que o valor da extremidade do fio, é decapagem total, caso contrário, é meia decapagem.
Comp. cauda: O comprimento da cauda do fio decapada da bainha externa; ou seja, o comprimento do fio de cobre exposto quando a bainha externa é removida.
DIA do cortador: A profundidade com que o cortador corta a pele externa ao decapar. Quanto maior a largura da faca, mais superficial o corte. Quanto menor, mais profundo será o corte.
(Lembrete importante): O valor do diâmetro do fio pode ser inserido de acordo com o diâmetro externo real do fio, mas deve ser ligeiramente menor que o tamanho real em cerca de 1-2mm para cortar a pele externa. Por exemplo: o diâmetro externo da bainha externa do fio é 5mm, e o diâmetro do fio deve ser inserido em torno de 4.5mm. Se o fio de cobre for danificado, aumente o valor; se a cabeça ou cauda do fio não puder ser decapada, diminua o valor)
Recuo do cortador: O valor que o cortador recuará após cortar o fio ao decapar a pele; para garantir que o cortador possa pegar o fio e decapar a pele. Quanto mais grosso o fio, maior o valor de recuo, e quanto mais fino o fio, menor o valor de recuo.
(Valor de recuo: geralmente definido cerca de 0.5-3mm, o que significa que o cortador recua 0.5-3mm)
Contagem: Defina a quantidade de produção planejada. Quando o fio processado pela máquina atingir este valor, a máquina irá parar automaticamente e dar um aviso.
Lote: Defina a quantidade de agrupamento de produção, e a máquina pode pausar por alguns segundos ao atingir a quantidade quantitativa, e pausar de acordo com o tempo inserido pelo temporizador.
Concluído: Exibe a quantidade total real atualmente produzida. Quando "Concluído" = "Contagem", a máquina para automaticamente.
Atraso do lote: Quando a máquina atinge o número definido de "Lote", a máquina pausará de acordo com o tempo definido. Se for definido como 1, pausará por 1 segundo, se for definido como 2, pausará por 2 segundos, e assim por diante. Quando definido como "0", a máquina para e você precisa pressionar manualmente o botão de iniciar para continuar a operação.
Etapa: Pressione o botão de iniciar no modo automático, e a máquina funcionará automaticamente até o valor total definido e depois parará; pressione o botão de iniciar no modo de etapa única, e a máquina funcionará apenas para uma etapa, pressione o botão de iniciar antes de continuar para a próxima etapa; no modo de ciclo único, pressione o botão de iniciar e a máquina funcionará por um ciclo (cortando uma linha)
Iniciar: Tem a mesma função do botão sólido verde no painel de operação. Pressione uma vez, e a máquina iniciará até que a quantidade de processamento atinja o valor total definido.
Parar: Tem a mesma função do botão sólido amarelo no painel de operação. Pressione uma vez e a máquina parará automaticamente após processar o fio.
Reset: Após definir os parâmetros, deve ser resetado uma vez para iniciar.
Parada de emergência: Tem a mesma função do botão sólido vermelho no painel de operação. Pressione quando a máquina estiver funcionando, e a máquina parará instantaneamente; quando a máquina parar, a máquina deve ser resetada para iniciar.

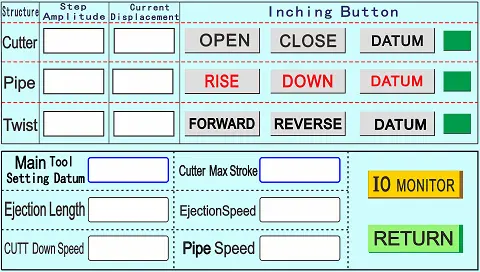

【Abrir/Fechar/Referência】
Estes três botões são interruptores que precisam ser chamados ao calibrar o cortador.
Abrir: Quando você clica em "Abrir" continuamente, os cortadores superior e inferior abrirão lentamente uma certa distância.
Fechar: Quando você clica em "Fechar" continuamente, os cortadores superior e inferior se aproximam lentamente até que os fechamentos se cruzem.
Referência: Clique no botão "Referência" para retornar rapidamente o cortador à posição original.

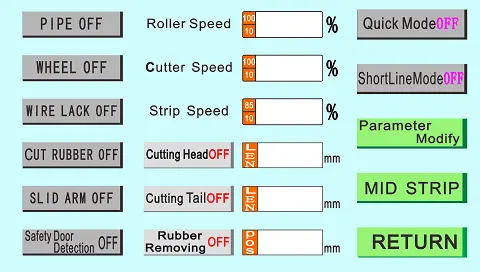

【Configurações de parâmetros】Instruções de configuração da página

Tubo ligado: O conduto de fio pode bater.
Roda ligada: A polia de saída pode ser levantada ao decapar a cabeça do fio (A máquina com a função de levantamento do cilindro tem esta função).
Falta de fio desligado: Após a máquina ser iniciada, não há fio na roda dianteira, e a máquina para automaticamente.
Cortar borracha desligado: Após a máquina ser iniciada, ao decapar a bainha externa, aperte o clipe para derrubar a pele residual decapada.
Braço deslizante desligado: Esta função requer a instalação de uma mão robótica.
Velocidade do rolo: A velocidade de rotação das polias de entrada e saída de fio pode ser ajustada de 1 a 100, sendo 1 o mais lento e 100 o mais rápido.
Velocidade do cortador: Defina a velocidade de operação do cortador, a faixa ajustável é 1-100, 1 é o mais lento e 100 é o mais rápido.
Velocidade de decapagem: A velocidade de decapagem da bainha do fio pode ser ajustada na faixa de 1-100, sendo 1 o mais lento e 100 o mais rápido.
Velocidade de corte: Defina a velocidade de operação do cortador quando o cortador está cortando, a faixa ajustável é 1-100, 1 é o mais lento e 100 é o mais rápido.
Velocidade de ejeção: Defina a velocidade de operação da roda de saída de fio quando o fio é descarregado. A faixa ajustável é 1-100, 1 é o mais lento e 100 é o mais rápido.

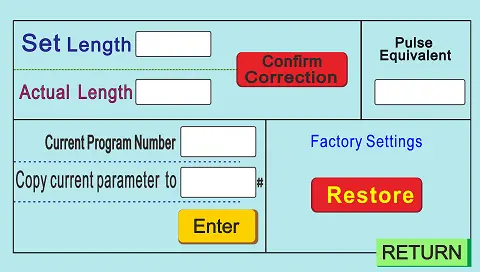

【Modificar comprimento】Descrição da configuração do parâmetro
【Modificar comprimento】: Usado para corrigir o erro no comprimento do fio processado real.
Comprimento definido: Define o valor do comprimento da linha a ser ajustada.
Comprimento real: O valor do comprimento real cortado pela máquina.
Após inserir este valor real, pressione【Modificar comprimento】, a máquina cortará uma linha com o mesmo comprimento do comprimento definido.
Diâmetro real do cortador: Defina o diâmetro real do fio.
Coeficiente de diâmetro do fio: Em geral, não precisa ser definido, o sistema assume o padrão.
Configuração de fábrica: Pressione esta tecla para restaurar os parâmetros definidos pela máquina ao estado original. Recomenda-se não pressionar esta tecla.
【Configuração de decapagem intermediária】: Pressione e entre na seguinte configuração

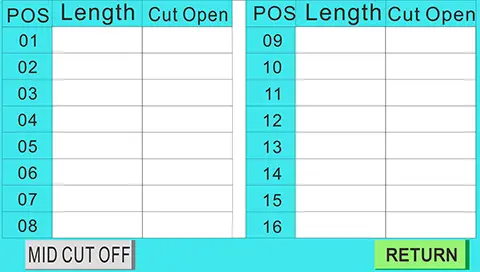

【Corte intermediário ligado/desligado】No modo aberto, o comprimento total, o comprimento da cabeça e da cauda da linha da página principal estão associados. Um total de 16 decapagens intermediárias, 01 posições【Comprimento】Insira a posição do primeiro corte no meio,【Abertura de corte】é a distância desenhada. Por exemplo: O comprimento total é 200mm, decape 20mm no meio 100mm para expor o fio de cobre, ou seja, defina 01 comprimento = 100, decapagem = 20.

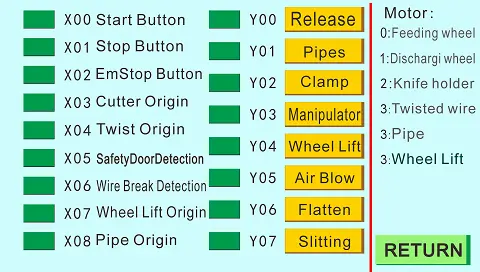

Pressione【Monitor IO】para entrar na seguinte página de configuração
Cada ponto de monitoramento IO corresponde a cada ponto de fiação da placa principal. Normalmente, o monitoramento é ativado quando a máquina está anormal para determinar o problema.
Dicas para decapagem e depuração:
Ao depurar após inserir os parâmetros, primeiro mude o modo "automático" para o modo "etapa única" para testar o fio. Após obter resultados satisfatórios, mude para o modo "automático" para processar formalmente o fio.
