Máquina de cortar e descascar cabo trançado WPM-0-4

📅 2025-04-29 👁️ 2,093
  • Modelo do Produto: WPM-0-4

  • Especificações

    Modelo: WPM-0-4
    Função: Aquecimento, corte e decapagem
    Comprimento de corte: 1-9999mm
    Comprimento de decapagem: Frente: 30mm
    Diâmetro do fio aceito: 7,2 mm
    Velocidade: Mais de 5000 unidades por hora
    Controle: Microcomputador com tela sensível ao toque LCD
    Acionamento: Motor híbrido
    Função de parada: Humanizada com parada de emergência
    Design: Malha de superfície para dissipação de calor
  • Solicite um Orçamento

A WPM-0-4 é uma máquina automática de corte e descascamento por aquecimento para cabo com trança de nylon. Corta 1-9.999 mm, descasca 30 mm na frente e 30 mm atrás, aceita cabo de até 7,2 mm de diâmetro com diâmetro de núcleo de 0-5 mm, e opera a 3.000-8.000 pcs/h em L = 100 mm com 400 W. O acionamento é de oito rodas, o motor é do tipo híbrido, o controle é por microcomputador com tela LCD sensível ao toque, e o peso é de 32 kg.

A trança de nylon não corta, desfia: uma lâmina fria separa os filamentos e a ponta se desfaz antes da crimpagem. A 0-4 corta com lâmina aquecida, que funde a borda da trança ao separá-la, de modo que a ponta da capa permanece fechada durante o manuseio. A aceitação de 7,2 mm de diâmetro cobre cabo de carga, áudio e USB trançados, e oito rodas acionadas seguram a trança sem esmagar o núcleo sob ela. O diâmetro de núcleo é limitado a 0-5 mm, ponto em que a lâmina aquecida alcança a isolação sem tocar o condutor.

A 0-4 é a máquina para cabo trançado deste grupo. A WPM-0-4M (450) compartilha a estrutura e a produção de 3.000-8.000 pcs/h, mas trabalha em fio não trançado de 0,1-4,5 mm2 com janela central. A 0-4 é a versão aquecida para trança de nylon e cabo de 7,2 mm. Em capa trançada, uma máquina de lâmina fria, inclusive a 0-4M, deixa a ponta desfiada, portanto a escolha é definida pela capa e não pela bitola do fio.

Principais características

1. Corte e descascamento com lâmina aquecida: a trança é fundida na borda de corte, de modo que uma ponta trançada de nylon não se desfaz entre o descascamento e a crimpagem.

2. Aceitação de cabo de 7,2 mm de diâmetro com núcleo de 0-5 mm, cobrindo cabo de carga, áudio e USB trançados sem troca de alimentação.

3. Comprimento de corte de 1-9.999 mm com 30 mm de descascamento na frente e 30 mm atrás, definidos como valores separados para uma janela longa em uma ponta e um descascamento curto na outra.

4. Produção de 3.000-8.000 pcs/h em L = 100 mm com acionamento de motor híbrido de 400 W, declarada em comprimento definido e não como pico.

5. Acionamento de oito rodas distribui a tração ao longo da trança, o que impede o escorregamento da capa e mantém o comprimento de corte constante em superfície trançada macia.

6. Controle por microcomputador com tela LCD sensível ao toque, tolerância de (0,2 +/- 0,002 x L) mm e estrutura de 420 x 390 x 280 mm e 32 kg que se adapta a uma linha de bancada.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-0-4
Tipo de máquinaMáquina automática de corte e descascamento por aquecimento
FunçãoCorte e descascamento por aquecimento
Comprimento de corte1-9.999 mm
Comprimento de descascamentoFrente 30 mm / Trás 30 mm
Diâmetro de cabo aceito7,2 mm
Diâmetro máximo do núcleo0-5 mm
Produção3.000-8.000 pcs/h (L=100 mm)
Potência400 W
Tensão220V/110V
Sistema de acionamentoAcionamento por oito rodas
Sistema de controleMicrocomputador com tela LCD sensível ao toque
Tolerância de corte(0,2 +/- 0,002 x L) mm
Peso32 kg
Dimensão420 x 390 x 280 mm

Aplicações

— Cabos de carga e de dados trançados: cabo USB e lightning com trança de nylon de 3,0-7,2 mm cortado em 1.000-1.500 mm com a trança fundida nas duas pontas.

— Cabos de áudio e de fone: cabo trançado de 2-4 mm cortado e descascado onde uma ponta desfiada apareceria no corpo do plugue.

— Condutores trançados de eletrodomésticos e pequenos motores: cabo trançado de 4-7 mm cortado no comprimento com janela de trança de 30 mm no terminal.

— Cabos de vestíveis e acessórios: cabo trançado fino cortado em comprimentos curtos em ciclo de 3.000-8.000 pcs/h.

— Cabo de controle industrial trançado: cabo de 5-7,2 mm cortado em comprimentos fixos, onde a trança precisa permanecer fechada sob o prensa-cabo.

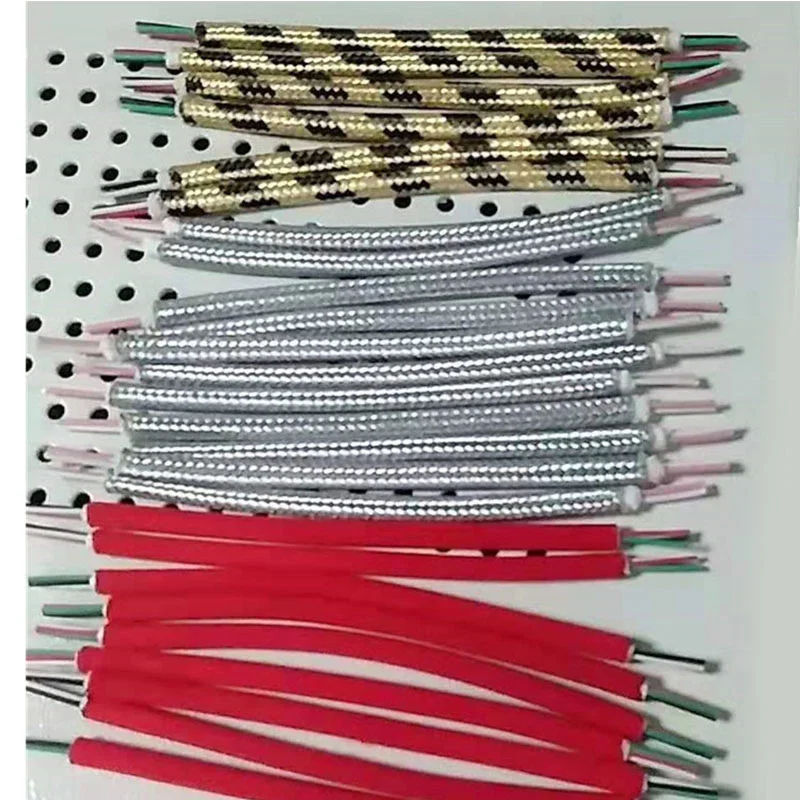

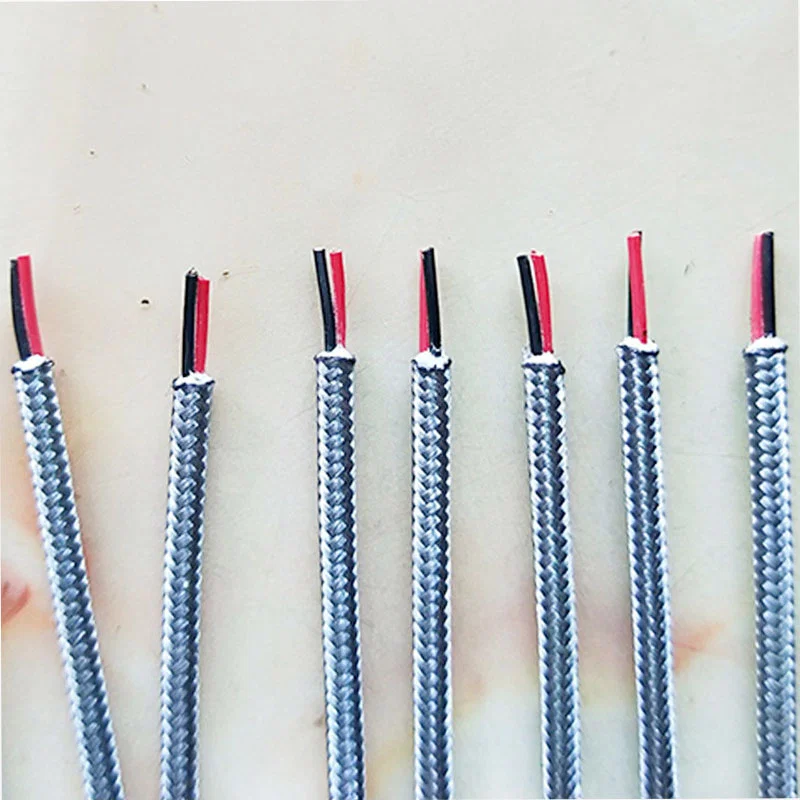

Máquina automática de cortar e descascar cabo com trança de nylon e bandeja de saídaFileiras de cabos trançados cortados em dourado, prata e vermelho com condutores expostosDetalhe das pontas de cabo trançado prateado descascadas com fios vermelho e pretoDoze fios trançados vermelhos descascados nas duas pontas até o metal nuColagem de amostras de cabo trançado, flat e de áudio processadas pela máquinaMáquina de descascar cabo trançado com uma pilha de fios verdes descascados
