Injetora vertical para patch cord JY-250ST JW-AP26
Injetora vertical para patch cord JY-250ST JW-AP26 Thumb

Injetora vertical para patch cord JY-250ST JW-AP26

📅 2025-04-30 👁️ 724
  • Modelo do Produto: JW-AP26

  • Especificações

    Modelo: JY-250ST
    Tipo: Máquina de moldagem por injeção vertical
    Conjunto de parafuso: Reto ejetado
    Controles: Temperatura bifásica/trifásica, velocidade ejetada, pressão de apoio
    Segurança: Conjunto de matriz fechado de baixa pressão
    Manutenção: Tubo de material elevável, fácil limpeza e reparo
    Instalação: Molde único ou mesa de transporte duplo
  • Solicite um Orçamento

A JY-250ST é uma injetora vertical para sobreinjeção de conectores de patch cords: plugues RJ45, capas e alívio de tração moldado em conjuntos de cabo já crimpados. É construída com ejeção por parafuso reto, proteção de molde fechado a baixa pressão e com molde simples ou mesa shuttle dupla.

O patch cord é moldado ao redor de um conector já terminado, de modo que os contatos, a crimpagem e as pontas dos fios ficam dentro da cavidade e não podem receber força de fechamento nem rebarba. O circuito de molde fechado a baixa pressão interrompe o curso de fechamento quando as faces encontram resistência, o que paralisa o ciclo em vez de esmagar o plugue. O tubo de material se eleva para purga e troca de cor entre lotes de PVC, e o ejetor é acionado diretamente no eixo do parafuso, de modo que a placa ejetora permanece em esquadro com um molde pequeno multicavidade.

Na série vertical JY, a 250ST é a estrutura destinada a patch cords: a JY-200ST é usada para sobreinjeção de cabos USB e de telefone, e a JY-450ST, de 45 toneladas, para corpos de plugue de três pinos. A 250ST é a que se oferece com mesa shuttle dupla, que permite carregar uma estação enquanto a outra está em injeção, arranjo que importa quando o tempo de carga é maior do que a injeção.

Principais características

1. Proteção de molde fechado a baixa pressão interrompe o fechamento quando as faces do molde encontram resistência, preservando os contatos crimpados e as pontas de fio na cavidade.

2. Ejeção por parafuso reto aciona o ejetor diretamente no eixo do parafuso, mantendo a placa ejetora em esquadro com moldes pequenos de várias cavidades para conectores.

3. Tubo de material elevável permite levantar o cilindro para purga e troca de cor entre lotes de PVC.

4. Molde simples ou mesa shuttle dupla: na versão shuttle, uma estação é carregada enquanto a outra injeta, de modo que o tempo de carga não define o ciclo.

5. Controle de temperatura bifásico ou trifásico ajusta as zonas do cilindro separadamente, permitindo operar com zona frontal mais fria do que a traseira.

6. Painel de controle em braço giratório, com teclado e tela, de modo que os ajustes de injeção e de ciclo são feitos junto ao molde e não em um armário atrás da máquina.

Especificações técnicas

ParâmetroEspecificação
ModeloJY-250ST
Tipo de máquinaInjetora vertical para sobreinjeção de patch cords
Tipo de ejeçãoConjunto ejetado por parafuso reto
Controle de temperaturaBifásico / trifásico
Proteção do moldeMolde fechado a baixa pressão
Tubo de materialElevável para limpeza
InstalaçãoMolde simples ou mesa shuttle dupla
AplicaçãoPlugues RJ45 de patch cord, capas e alívio de tração

Aplicações

— Patch cords RJ45: plugue e capa moldados por sobreinjeção em conjuntos Cat5e e Cat6 já crimpados.

— Conjuntos de cabos de rede: alívio de tração moldado na entrada do conector em cabo de condutores encordoados.

— Painéis de conexão pré-terminados: cabos curtos de patch moldados em um ciclo de shuttle.

— Linhas de patch cords personalizados: capas de PVC coloridas moldadas sob encomenda no mesmo molde.

— Fornecimento de cabos para data centers: patch cords acabados com capas moldadas e alívio de curvatura definido.

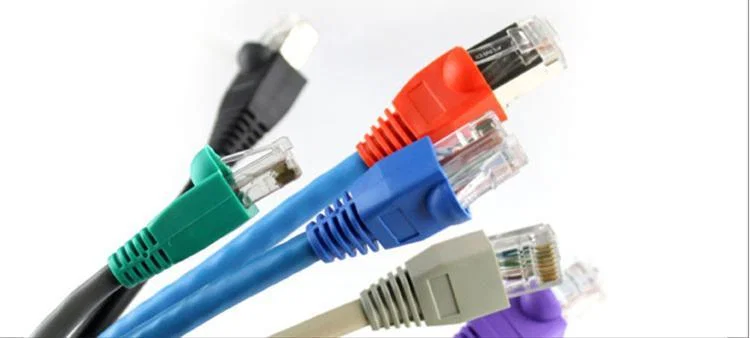

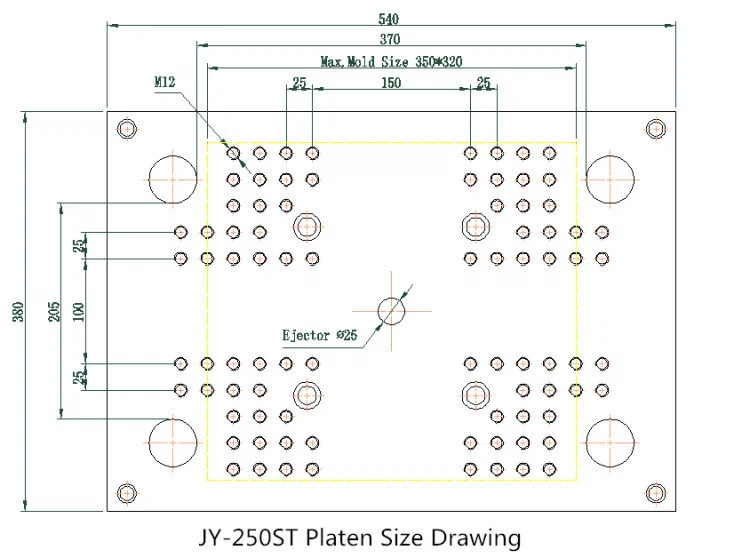

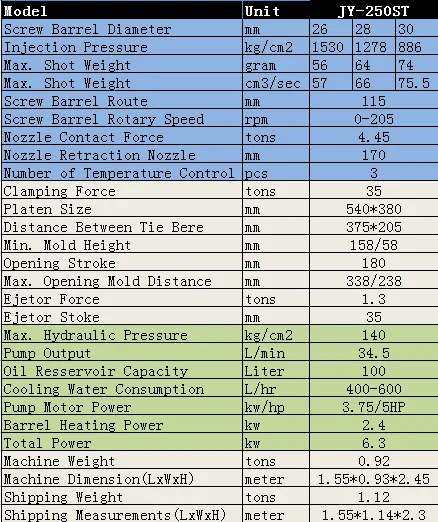

Tabela de especificações da JY-250ST com força de fechamento de 35 t, parafuso de 28-30 mm e dimensão da placaDesenho da placa da JY-250ST com 540 mm de largura e molde máximo de 350 x 320 mmPatch cords Cat5e coloridos com capas RJ45 moldadas em vermelho, azul, verde e cinza
