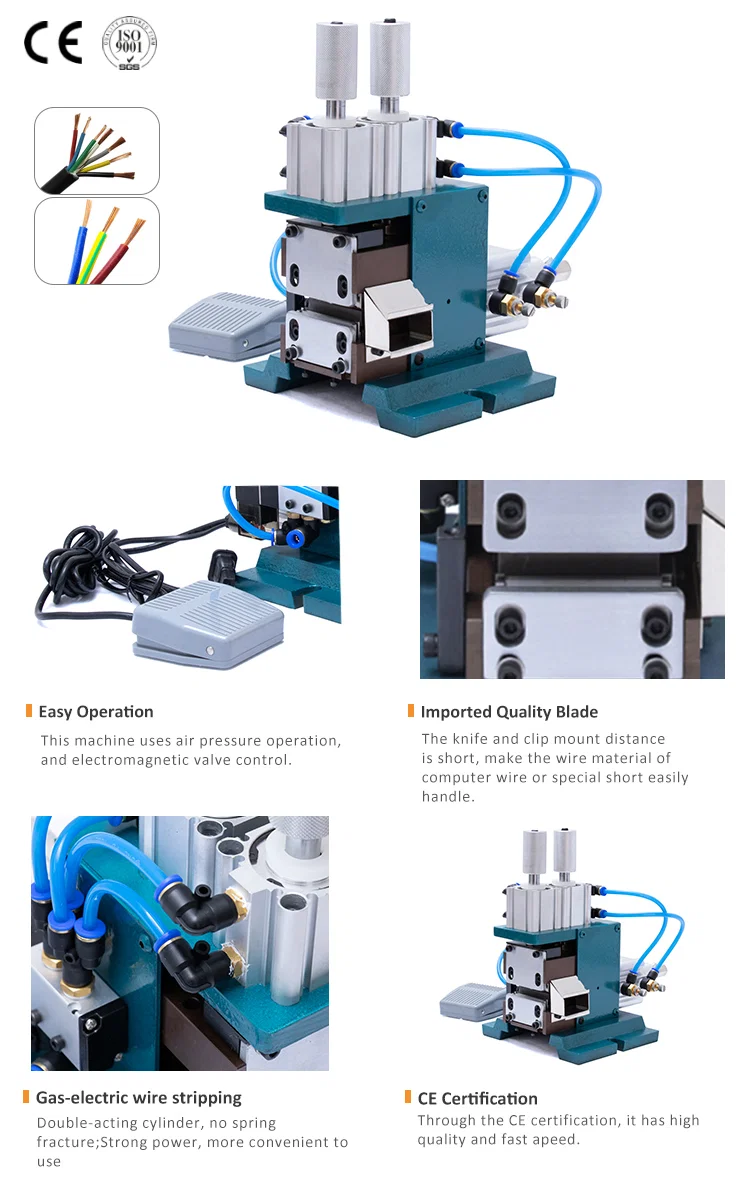

A WPM-3F+T é uma máquina pneumática que descasca e torce a ponta do fio em um ciclo. A faixa de comprimento de descascamento é de 3–25 mm, o cabeçote é acionado por ar a 0,4–0,75 MPa e a unidade opera em 220 V/50 Hz ou 110 V/60 Hz. Mede 350 x 230 x 350 mm e pesa 15 kg.
Em uma linha manual, descascar e torcer são duas operações e, em geral, dois operadores, com o gabarito de torção definido à mão. Aqui, o mesmo curso que puxa o isolamento também gira os fios, de modo que o comprimento torcido acompanha o comprimento descascado em todos os ciclos e a ponta não precisa ser presa novamente. Em comparação com um descascador vertical simples, o cabeçote de torção adicional elimina a etapa em que os fios soltos se abrem e precisam ser reunidos antes do estanhamento ou da crimpagem.
Na série WPM, a 3F+T é a versão com torção da plataforma 3F de 20 mm, ampliada para 25 mm de descascamento e torção. A WPM-4F+T trabalha em um envelope maior, de 3–30 mm, e processa 1–10 fios por ciclo a 120–130 vezes/min, o que a indica para cabos multipolares e não para fios individuais. A WPM-3FA segue outro caminho, usando um elemento aquecedor de 200 W para amolecer o isolamento em cabos trançados AWG 18–32, em vez de cortar e torcer.
Principais características
1. Descascamento e torção concluídos em um único ciclo pneumático, sem uma segunda etapa de manuseio
2. Comprimento de descascamento de 3–25 mm, com o trecho torcido seguindo o mesmo ajuste
3. Produção nominal de 120–30 peças/min, que diminui conforme o comprimento de descascamento e torção aumenta
4. Cabeçote pneumático a 0,4–0,75 MPa, com o circuito de ar e o regulador na estrutura
5. Configuração de dupla tensão, 220 V/50 Hz ou 110 V/60 Hz
6. Estrutura de 350 x 230 x 350 mm e 15 kg, com pedal para manter as duas mãos no fio
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-3F+T |
|---|
| Função | Descascamento e torção pneumáticos de fios |
|---|
| Dimensões externas | 350 x 230 x 350 mm |
|---|
| Peso | 15 kg |
|---|
| Alimentação | 220 V / 50 Hz, 110 V / 60 Hz |
|---|
| Pressão de ar | 0,4–0,75 MPa |
|---|
| Velocidade de torção | 120–30 peças/min |
|---|
| Comprimento de descascamento | 3–25 mm |
|---|
Resumo da linha de modelos
A série WPM-3F compartilha uma única plataforma de descascamento vertical. Os modelos simples apenas descascam, a variante H acrescenta uma lâmina aquecida e as variantes T descascam e torcem cabos multipolares em uma única passagem. Compare abaixo a capacidade e a área ocupada.
| Parâmetro | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
| Função | Somente descascamento | Lâmina aquecida | Descascamento e torção |
| Bitola do fio (AWG) | AWG 18–32 | AWG 18–32 | AWG 18–32 |
| Comprimento de descascamento | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| Pressão de ar | 5–7 kg | 5–8 kg | 5–7 kg | 5–7 kg | 5–8 kg |
| Dimensões (C×L×A) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| Peso líquido | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| Embalagem | Caixa de madeira, embalagem padrão para exportação |
Aplicações
— Montagem de chicotes: fios individuais descascados e torcidos antes do estanhamento ou da inserção de terminais
— Preparação de fios de aterramento: fios torcidos em uma ponta compacta para crimpagem de terminais de anel
— Fiação de painéis de controle e manobra: fios de ligação preparados para terminais de parafuso
— Montagem de cabos de eletrodomésticos e motores: pontas torcidas para evitar a abertura dos fios durante o transporte
— Montagem de cabos de sensores e instrumentação: extremidades de condutores finos consolidadas antes da soldagem
