Descascador rotativo pneumático de cabo ø10-50 mm WPM-X600

📅 2025-04-29 👁️ 618
  • Modelo do Produto: WPM-X600

  • Especificações

    Modelo: WPM-X600
    Diâmetro de decapagem: ø10-ø50mm
    Comprimento máximo de decapagem: 100mm
    Voltagem: 220V 50-60 Hz
    Pressão de ar: 0,5-0,7Mp
    Potência: 200W
    Tolerância de decapagem: ±0,2
    Velocidade: 20-40pcs/min
    Tamanho: 1000x450x350mm
    Peso: 80KG
  • Solicite um Orçamento

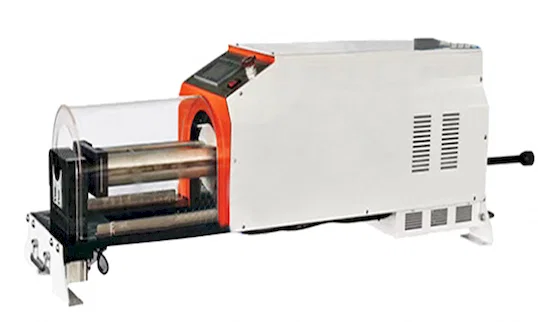

O WPM-X600 é um descascador rotativo pneumático projetado para cabo na faixa de 10-50 mm de diâmetro externo. Uma cabeça rotativa de descascamento fecha em torno do cabo e remove o isolamento em um comprimento definido por curso de 0-300 mm, a 20-40 peças por minuto. A máquina opera em 220 V 50/60 Hz com acionamento de 200 W e ar de linha a 0,5-0,7 MPa.

A lâmina orbita o eixo do cabo em vez de fechar em linha sobre ele, portanto a profundidade de corte é idêntica em todos os pontos da circunferência. Essa é a diferença em relação a uma lâmina reta ou a um estilete manual em cabo CC de 50 mm, onde a profundidade varia com o ângulo do operador e o condutor é facilmente riscado. A tolerância de descascamento é mantida em ±0,2 mm, e o cilindro pneumático aplica força de fixação constante em vez de mola ou de aperto manual.

Dentro da faixa, a WPM-28 atende cabo coaxial e semirrígido de 0,3 a 6,99 mm em nove passos programáveis, enquanto a WPM-X600 cobre apenas a extremidade grande e descasca por curso, em vez de programas de passo armazenados. A cortadora pneumática WPM-C50 compartilha a capacidade de 50 mm, mas apenas corta, sem descascar.

Principais características

1. Cabeça rotativa de descascamento: a lâmina percorre o eixo do cabo, mantendo a profundidade de corte uniforme em toda a circunferência em ±0,2 mm.

2. Curso de 0-300 mm define o comprimento de descascamento em uma passagem, incluindo janelas afastadas da ponta do cabo.

3. Diâmetro de descascamento ø10-ø50 mm, cobrindo as bitolas de barramento CC e de cabo de bateria usadas em montagens de energia nova.

4. Fixação pneumática a 0,5-0,7 MPa mantém a força de aperto constante ao longo do turno, independente da força do operador.

5. Produção de 20-40 pcs/min, equivalente a 1.200-2.400 peças por hora em uma estação.

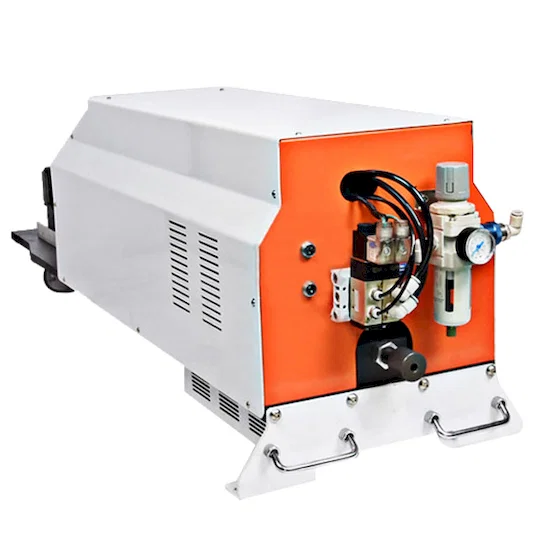

6. Controlador dedicado com painel LCD na ponta da cabeça e filtro-regulador com válvula solenoide na traseira; 200 W, 220 V, 80 kg em base de 1000×450×350 mm com alças de transporte.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-X600
Tipo de máquinaDescascador rotativo pneumático de cabo
Sistema de controleControlador dedicado com LCD
Método de descascamentoDescascamento rotativo
Diâmetro de descascamentoø10-ø50 mm
Comprimento de descascamento (curso)0-300 mm
Tolerância de descascamento±0.2 mm
Velocidade20-40 pcs/min
Pressão de ar0.5-0.7 MPa
Potência200 W
Tensão220 V, 50/60 Hz
Dimensões1000×450×350 mm
Peso80 kg

Aplicações

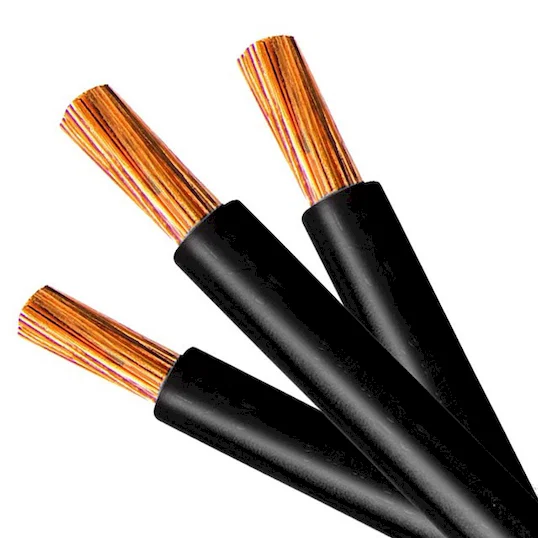

— Barramento CC e chicote de bateria de veículos de energia nova: cabo XLPE e de silicone de 10-50 mm de diâmetro externo, com remoção da capa antes da crimpagem do terminal

— Conjuntos de eletropostos e de gabinetes de armazenamento de energia: descascamento da capa externa nas entradas de conector

— Distribuição industrial e fiação de painéis de manobra: preparação de ponta em condutores de grande seção

— Cabo de solda e montagem de jumper pesado: remoção da capa nas terminações

— Cabo de alimentação de motores e geradores: descascamento de isolamento em cabo flexível de borracha
