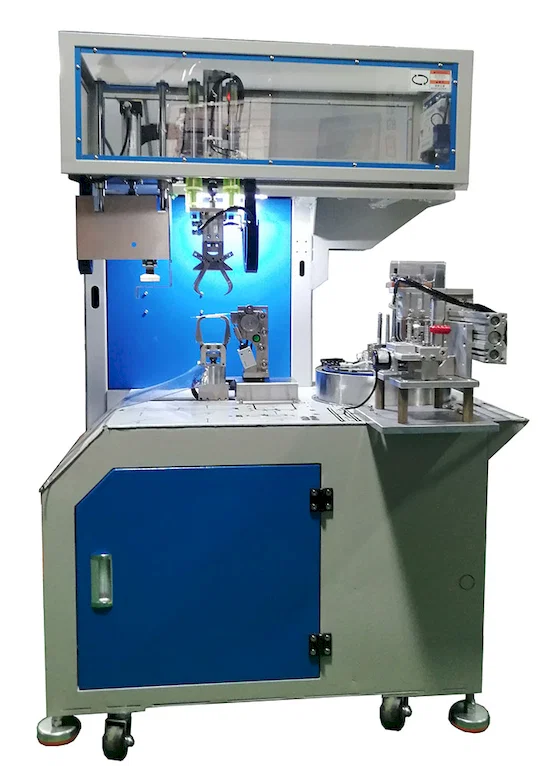

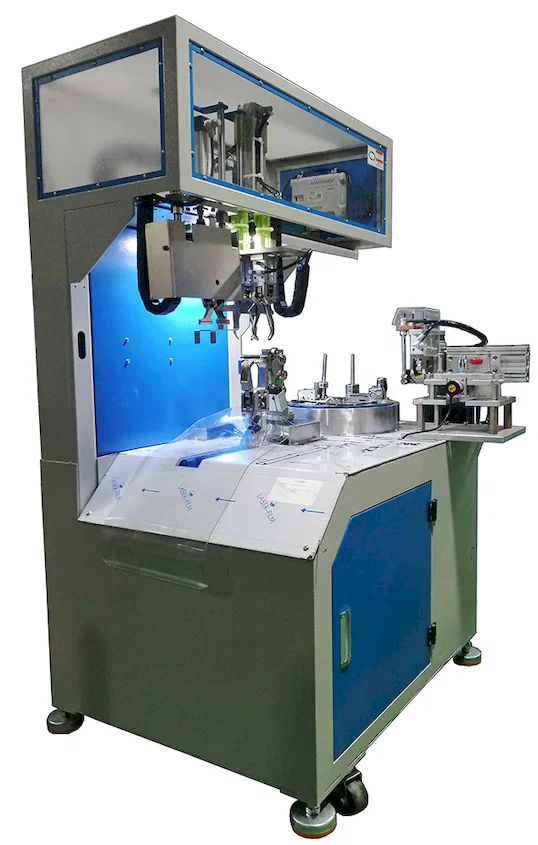

O WPM-81ML enrola, corta por calor e amarra fio de 4 mm em um ciclo. Os comprimentos vão de 1,5 a 5 m, o rolo é fechado com amarração única em oito que posiciona cabeça e cauda do mesmo lado, e o diâmetro da amarração fica dentro de 40 mm. A capacidade declarada é de 800 peças/h em 1,8 m.
Em uma capa de 4 mm, uma lâmina mecânica deixa um bordo de corte que se abre e solta fios para dentro do rolo, e as duas pontas precisam ser reaparadas antes da embalagem. Esta máquina separa o fio termicamente e amarra no mesmo ciclo, de modo que o condutor sai com as duas pontas acabadas e posicionadas. Cabeça e cauda de 130-150 mm saem do mesmo lado, o que permite ensacar ou pendurar o feixe sem girá-lo.
O 81ML é a unidade de comprimento curto e capa espessa deste grupo: fio de 4 mm em 1,5-5 m, contra as faixas de 3-25 m e 3-40 m dos outros enroladores. Mantém pontas mais longas, de 130-150 mm, amarra em oito com as duas pontas do mesmo lado e corta termicamente em vez de com lâmina. Com 2800 W e cerca de 230 kg, é uma máquina autônoma de porte de bancada, não uma unidade de linha.
Principais características
1. Enrola, corta por calor e amarra em um único ciclo em fio de 4 mm, sem etapa intermediária de manuseio.
2. Corte térmico em vez de lâmina: a capa é separada pelo calor, de modo que a ponta cortada não se abre antes da amarração.
3. Faixa de comprimento de 1,5-5 m: condutores curtos e pesados, não trechos longos, com espaçamento de enrolamento de 80-120 mm.
4. Amarração única em oito, com cabeça e cauda do mesmo lado e 130-150 mm preservados em cada ponta.
5. 800 peças/h em 1,8 m, declaradas no comprimento mais comum para esta bitola de fio.
6. Alimentação monofásica de 220 V a 2800 W, ar de 0,5-0,65 MPa, 1060 x 800 x 1600 mm e cerca de 230 kg.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Número do modelo | WPM-81ML |
|---|
| Diâmetro de fio aplicável | 4 mm |
|---|
| Comprimento de corte do fio | 1,5-5 m |
|---|
| Forma da amarração | Amarração única em oito, cabeça e cauda do mesmo lado |
|---|
| Espaçamento de enrolamento | 80-120 mm |
|---|
| Diâmetro da amarração | ≤40 mm |
|---|
| Comprimento de cabeça e cauda | 130-150 mm |
|---|
| Eficiência de produção | ≤800 peças/h (1,8 m) |
|---|
| Fita de amarração aplicável | Núcleo de ferro revestido ≤5 kg/rolo |
|---|
| Pressão aplicável | 0,5-0,65 MPa |
|---|
| Alimentação | 220 V / 50 Hz |
|---|
| Potência da máquina | 2800 W |
|---|
| Peso da máquina | cerca de 230 kg |
|---|
| Dimensões da máquina | 1060 C x 800 L x 1600 A mm |
|---|
Aplicações
— Cabos de alimentação de eletrodomésticos: condutores de 4 mm com capa, de 1,5-5 m, enrolados com as duas pontas do mesmo lado para embalagem em caixa.
— Condutores de ferramentas elétricas: cabos flexíveis pesados cortados e acabados termicamente antes da montagem do alívio de tração.
— Cabos de alimentação de equipamentos industriais: condutores curtos para quadros de comando e entradas de máquina.
— Cabos de palco e iluminação: cabos de 2-5 m enrolados e amarrados para estoque de locação.
— Condutores de bombas e aquecedores: cabos de capa espessa em que uma ponta de corte aberta e desfiada não é aceitável.
