Máquina automática de dobrar etiquetas em fios WPM-60A

📅 2025-04-30 👁️ 2,457
  • Modelo do Produto: WPM-60A

  • Especificações

    Modelo: WPM-60A
    Diâmetro do fio: 3-10mm
    Dimensões da etiqueta: Comprimento até 135mm, Largura até 50mm
    Precisão de montagem: ± ≤0,5mm
    Eficiência: 900-1000 peças/hora
    Função: Alimentação, descascamento e dobra automática de etiquetas
  • Solicite um Orçamento

A WPM-60A posiciona um fio, alimenta uma etiqueta autoadesiva, semidescola o papel protetor e dobra a etiqueta sobre o fio em um ciclo automático. Aceita fios de 3 a 10 mm de diâmetro e etiquetas de até 135 mm de comprimento e 50 mm de largura, mantém a posição de ajuste dentro de 0,5 mm e opera a 900–1.000 peças/h em AC220V 50/60 Hz. O operador carrega e retira o chicote; o posicionamento, a alimentação, o destacamento e a dobra são feitos pela máquina.

Uma etiqueta aplicada à mão nunca sai alinhada: a volta começa em um ponto diferente em cada fio, a ponta levanta e a face impressa acaba na curva do cabo em vez de em uma bandeira plana. A WPM-60A posiciona o fio contra um batente primeiro, avança a etiqueta até uma posição fixa, semidescola o papel de suporte e dobra as duas metades em torno do fio, de modo que a bandeira fica à mesma distância da ponta do fio em todo o lote. Como a dobra é mecânica, a tolerância de posição de 0,5 mm é mantida na cadência plena de 900–1.000 peças/h, em vez de cair conforme o operador se cansa.

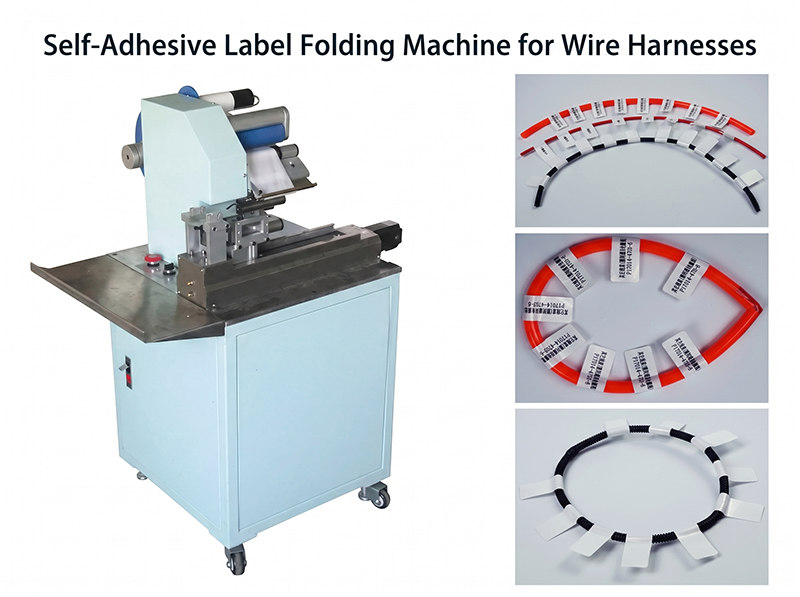

As unidades X-130 e 1150D da mesma faixa apenas dispensam ou destacam etiquetas e as entregam ao operador; a WPM-60A acrescenta as estações de posicionamento do fio e de dobra, de modo que a etiqueta é fixada em cabo de 3–10 mm dentro da máquina. É um armário de piso sobre rodízios, com o rolo de etiquetas acima do cabeçote de dobra e uma mesa de trabalho em aço inoxidável na frente, dimensionado para ficar em uma bancada de chicotes e não em uma linha de embalagem.

Principais características

1. 900–1.000 pç/h em um único ciclo automático, da carga do fio à etiqueta dobrada no cabo.

2. Faixa de fio de 3–10 mm cobre fio de ligação de condutor único e os cabos multipolares pequenos usados em chicotes de comando e de eletrodomésticos.

3. Capacidade de etiqueta de 135 mm de comprimento por 50 mm de largura, personalizável, para que uma bandeira com código de barras, código de peça e texto caiba sem corte.

4. Precisão de ajuste dentro de 0,5 mm, mantida pela dobra mecânica e não pelo julgamento do operador.

5. Quatro estações distintas em um ciclo: posicionamento do fio, alimentação da etiqueta, semidescolamento do papel protetor e dobra, cada uma ajustada de forma independente na máquina.

6. Armário de piso sobre rodízios com o rolo de etiquetas montado acima do cabeçote de dobra e mesa de trabalho em aço inoxidável no ponto de carga.

7. Alimentação em AC220V 50/60 Hz, de modo que a unidade opera em tomada monofásica padrão de bancada de chicotes.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-60A
Tipo de máquinaMáquina automática de dobrar etiquetas autoadesivas para chicotes
Diâmetro do fio3-10 mm
Tamanho da etiquetaComprimento até 135 mm, largura até 50 mm (personalizável)
Precisão de ajusteDentro de 0,5 mm
FunçãoEntrega automática da etiqueta, semidescolamento e dobra no fio
PrincípioPosicionamento do fio, alimentação da etiqueta, destacamento e ajuste
Eficiência900-1.000 pç/h
AlimentaçãoAC220V 50/60 Hz

Aplicações

— Fiação de quadros de comando: etiquetas bandeira dobradas em fio de painel de 3–10 mm em cada terminação, mantendo a impressão plana para o inspetor.

— Linhas de chicotes de eletrodomésticos: etiquetas de código de barras e de características aplicadas em fios de PVC de chicote após corte e crimpagem.

— Chicotes automotivos e de motocicleta: etiquetas de identificação dobradas a distâncias fixas das extremidades dos conectores.

— Subcontratados de montagem de cabos: etiquetagem em lote de conjuntos acabados antes da embalagem e do despacho.

— Marcação de tubos e mangueiras: a mesma dobra aplicada a mangueira e manga de 3–10 mm onde se especifica marcador envolvente.

Black self-adhesive labels folded around blue and black wires after foldingClose-up of label folding head with pneumatic cylinders and corrugated tube guidesThree folded label samples on red and black-white striped wire harness loops
Self-Adhesive Label Folding Machine WPM-60A
