Máquina de Torcer Blindagem de Cabos 5–60 mm WPM-003A

📅 2025-04-29 👁️ 2,032
  • Modelo do Produto: WPM-003A

  • Especificações

    Modelo: WPM-003A
    Peso: 3kg
    Potência: 60W
    Tensão: AC220V 50 Hz / AC110V 60 Hz
    Comprimento de torção: 5-60mm
  • Solicite um Orçamento

A WPM-003A torce a cauda de blindagem exposta de um cabo blindado em um único rabicho. O comprimento de torção vai de 5 a 60 mm, o motor é de 60 W e a unidade pesa 3 kg, o que permite colocá-la na bancada ao lado da estação de descascamento. Opera em AC 220 V 50 Hz ou AC 110 V 60 Hz.

A trança desfiada é a causa habitual de uma blindagem não entrar no terminal ou provocar curto na carcaça. A ponta do cabo é inserida no barril frontal e a cauda da trança é presa entre as duas garras do garfo; o garfo fecha e gira dentro do anel do barril, acomodando os fios em uma cauda compacta no comprimento ajustado de 5 a 60 mm. A carcaça em aço inoxidável escovado posiciona o cabeçote de trabalho na altura da bancada, e o motor de 60 W gira o garfo dentro do anel em vez de girar o cabo.

A WPM-03B é a versão com escovação do mesmo cabeçote, com janela de 10 a 80 mm em fios de até 8 mm e carcaça de 12 kg. A WPM-3T torce de 2 a 5 condutores inteiros, e não uma cauda de blindagem, e a WPM-200T descasca e torce 3–45 mm em uma unidade pneumática. A 003A é a mais leve do grupo, com 3 kg, e cobre sozinha a faixa de cauda de 5 a 60 mm.

Principais características

1. Comprimento de torção de 5–60 mm, definido pela profundidade de inserção do cabo no barril frontal.

2. Duas garras em garfo fecham sobre a cauda da trança enquanto a bucha do barril apoia o cabo, mantendo o eixo da torção alinhado ao condutor.

3. Motor de 60 W gira o garfo dentro do anel do barril; a unidade completa pesa 3 kg e pode ser movida entre bancadas.

4. Fornecida para AC 220 V 50 Hz ou AC 110 V 60 Hz, atendendo às duas redes monofásicas usuais.

5. Carcaça em aço inoxidável escovado com garfo e barril expostos, o que permite limpar os resíduos de trança após a operação.

6. Somente elétrica, sem linha de ar: o acionamento de 60 W funciona na bancada sem conexão de compressor.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-003A
Tipo de máquinaMáquina automática de torcer fio blindado
Comprimento de torção5–60 mm
Potência60 W
TensãoAC 220 V 50 Hz / AC 110 V 60 Hz
Elemento de torçãoGarfo rotativo em bucha de barril
Peso3 kg

Aplicações

— Cabos coaxiais e de dados blindados: cauda de trança ou de dreno torcida antes da soldagem do conector.

— Cabos de sensores e instrumentação com blindagem trançada: rabicho formado para clipe de aterramento.

— Cabos blindados automotivos: cauda de trança torcida na extremidade do conector da ECU.

— Cabos médicos com tela trançada: rabicho curto de 5–60 mm antes da sobreinjeção.

— Fiação de máquinas com cabo de motor blindado: cauda de trança preparada para terminal de proteção.

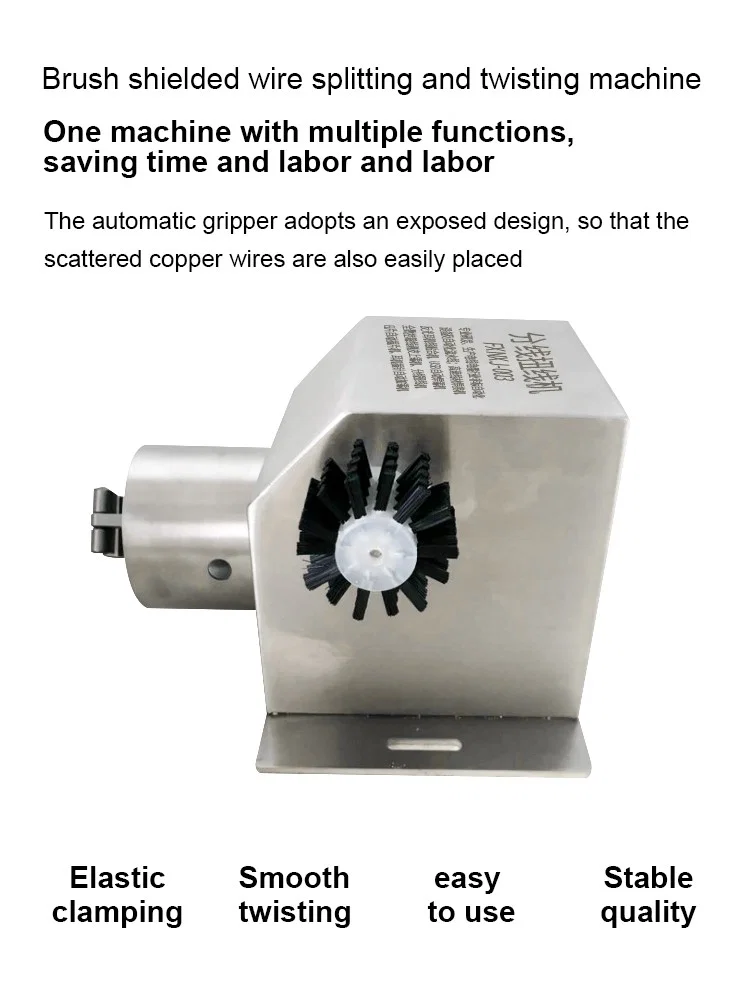

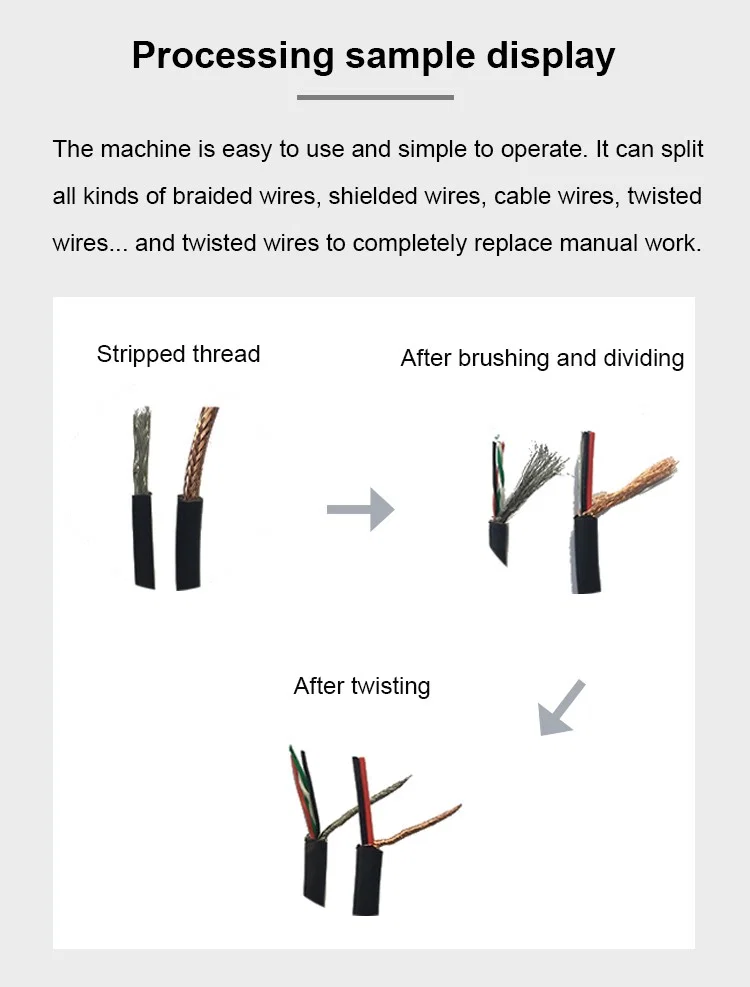

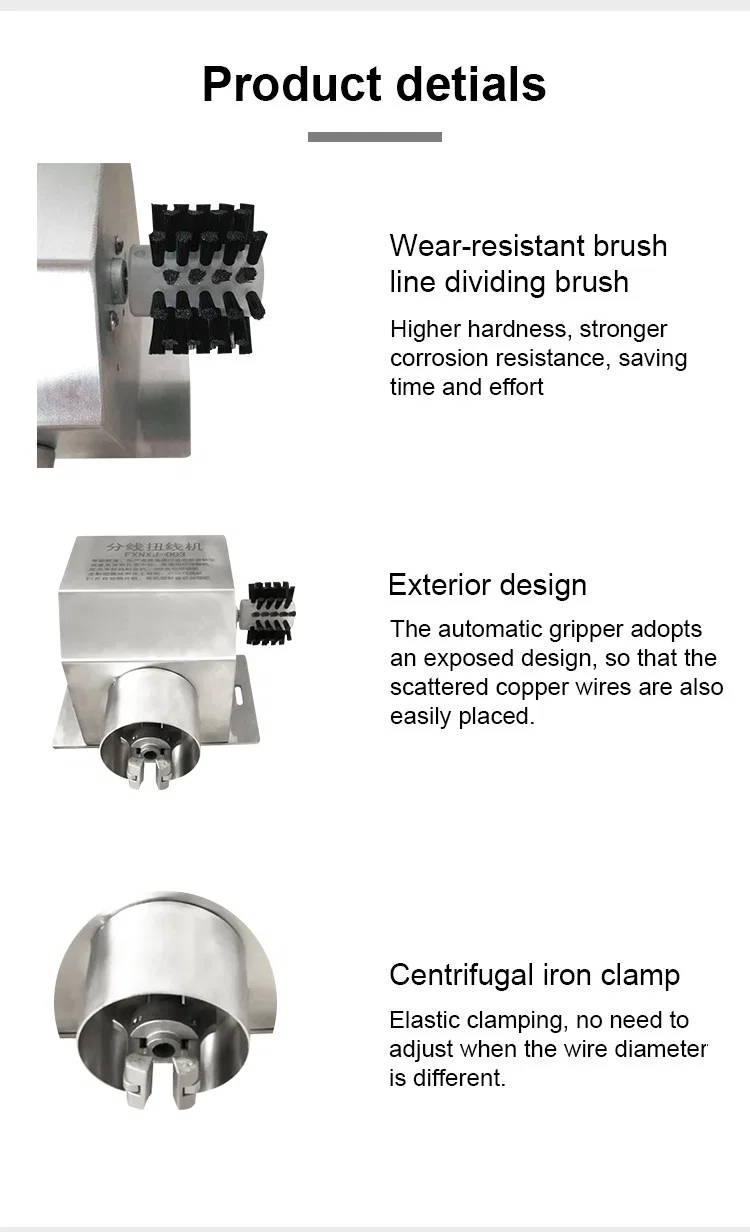

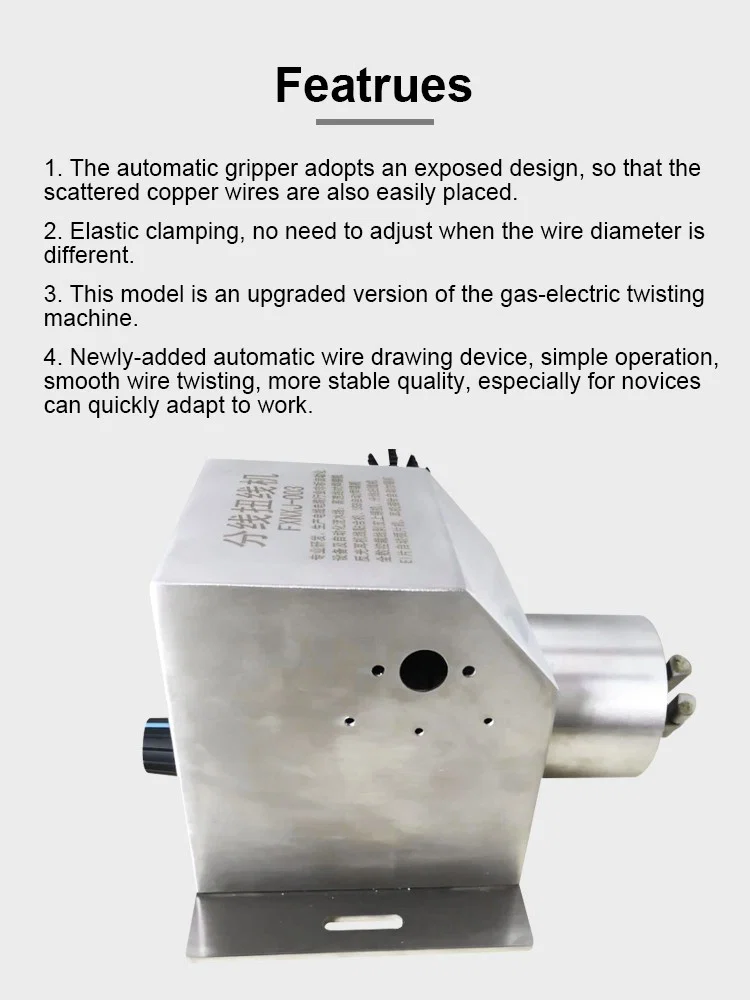

máquina de separar e torcer fios em aço inoxidável com cabeçote de escova preto e placa de identificação em chinêsmáquina de separar e torcer blindagem com escova, vista frontal mostrando o disco de escova rotativovista traseira da torcedeira em aço inoxidável escovado com placa FXWXJ-003 e fixação expostaamostras de processo: fio trançado descascado, após escovação e separação e após torçãodetalhes do produto mostrando escova de separação, garra exposta e fixação centrífugapainéis frontal e traseiro identificados com escova de ramificação, fixação centrífuga, interruptores e botão de velocidade
