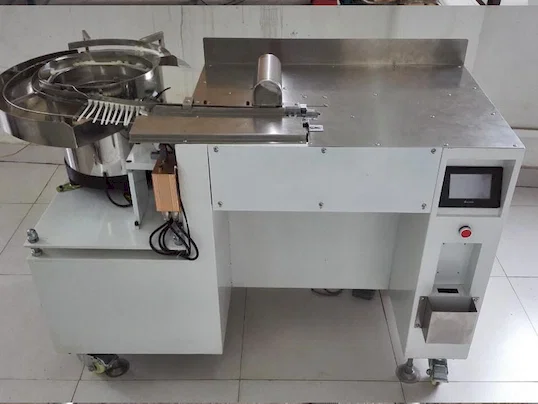

A WPM-80-150-S amarra abraçadeiras de náilon de formato especial, os perfis fora do padrão que uma tigela comum não orienta. As abraçadeiras são indexadas por um trilho até o cabeçote de amarração, tensionadas a 15 N e aparadas com sobra de 0-2 mm a 1500-1800 pcs/h. A faixa de largura é de 2,5-4,8 mm, com alimentação de 750 W em AC220V 50/60 Hz.
Uma tigela vibratória separa abraçadeiras por contorno simples, de modo que uma abraçadeira de formato especial, como a de identificação ou a de cabeça deslocada, trava ou chega de cabeça para baixo. Esta máquina as conduz por um trilho em posição fixa, de modo que o cabeçote recebe sempre a abraçadeira virada para o mesmo lado. A partir daí o ciclo é o da plataforma padrão: tensão de 15 N, ponta de 0-2 mm e uma abraçadeira a cada 2,0-2,4 s.
Em relação à 80-160 e à 80-200, a diferença está na alimentação, e não no cabeçote de amarração. Aquelas trabalham com abraçadeiras padrão a partir de uma tigela e são designadas pelo diâmetro, 160 mm e 200 mm. A 80-150-S é especificada para abraçadeiras de formato especial na faixa de 80-150 mm de sua designação, no mesmo gabinete de 1200 x 550 x 780 mm.
Principais características
1. Alimentação por trilho para abraçadeiras de formato especial, mantendo cada peça em uma só posição até o cabeçote, sem depender da separação por tigela.
2. 1500-1800 pcs/h, com o mesmo ciclo de amarração da plataforma de abraçadeira padrão.
3. Força de amarração de 15 N com sobra de corte da fita ajustável de 0 a 2 mm.
4. Largura de abraçadeira de náilon de 2,5-4,8 mm, com passos de matriz e abraçadeira de 80 mm (Ф10) a 200 mm (Ф34) na tabela de especificações.
5. Placa superior em aço inoxidável e calha de refugo com caixa de coleta na saída, para que as pontas cortadas caiam longe do feixe.
6. 750 W em AC220V 50/60 Hz, 1200 x 550 x 780 mm, 125-200 kg, com rodízios e pés niveladores.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-80-150-S |
|---|
| Tipo de máquina | Amarradeira de abraçadeiras de náilon de formato especial |
|---|
| Diâmetro máximo de amarração | 80 mm (Ф10), 100 mm (Ф16), 120 mm (Ф20), 150 mm (Ф30), 160 mm (Ф32), 200 mm (Ф34) |
|---|
| Largura da abraçadeira de náilon | 2,5-4,8 mm |
|---|
| Força máxima de amarração | 15 N |
|---|
| Sobra de corte da fita | 0-2 mm (ajustável) |
|---|
| Capacidade de amarração | 1500-1800 pcs/hora |
|---|
| Alimentação | AC220V, 50/60Hz, 750W |
|---|
| Tamanho | 1200*550*780 mm |
|---|
| Peso | 125-200 kg |
|---|
| Aplicação | Amarração de chicotes de fios |
|---|
Aplicações
— Feixes de chicote que exigem abraçadeira de identificação para que o ramo possa ser reconhecido após a instalação.
— Chicotes em que a abraçadeira precisa ficar em uma orientação fixa contra o feixe.
— Chicotes de eletrodomésticos que usam abraçadeiras de cabeça deslocada ou com aba de posicionamento.
— Feixes de cabos que recebem etiqueta de identificação moldada na própria abraçadeira.
— Montagem industrial de chicotes com perfis de abraçadeira fora do padrão, que travam um alimentador de tigela.
