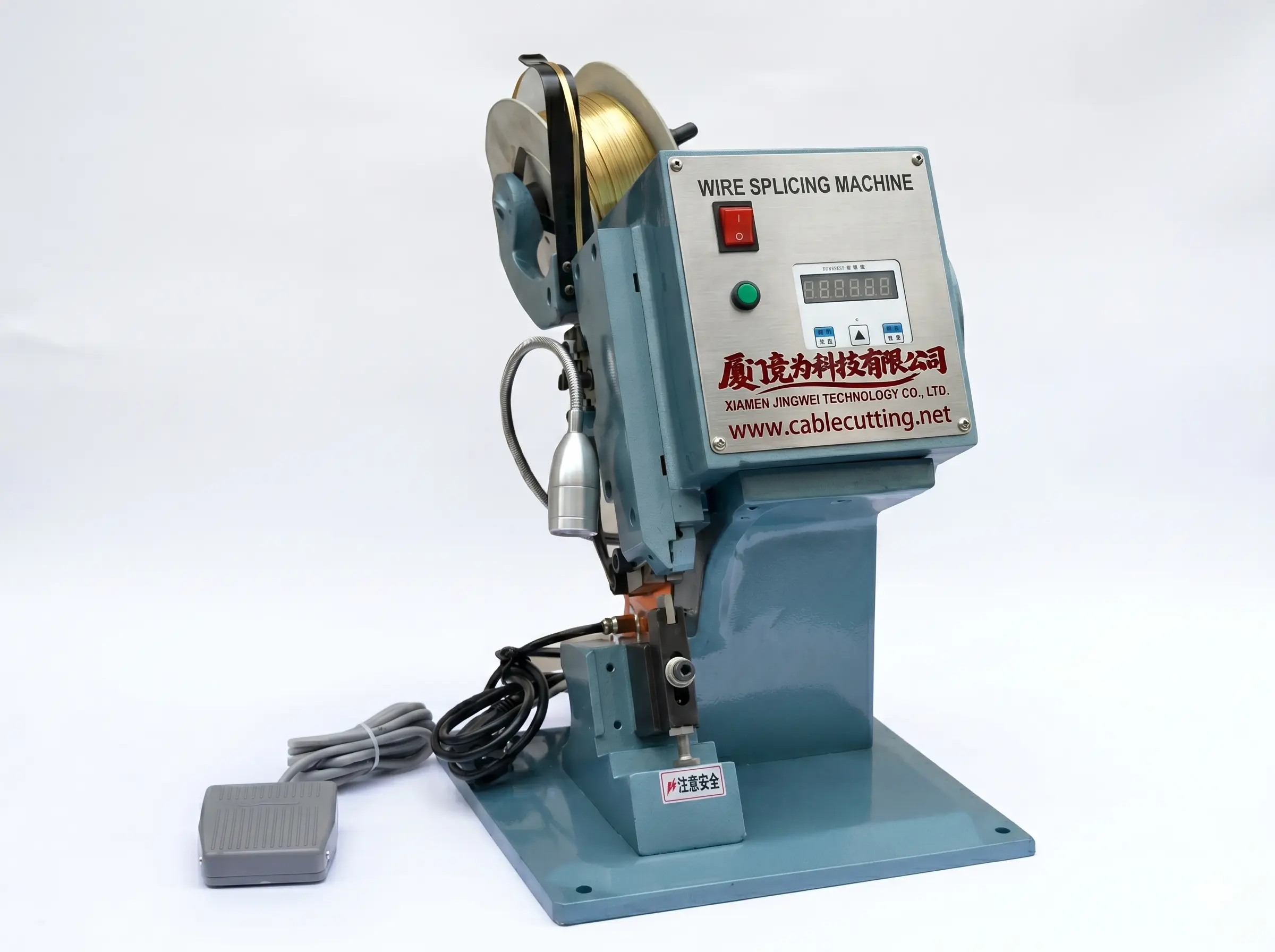

A WPM-TDJ04M é a versão silenciosa da máquina de emenda com fita de cobre: capacidade de 1,5 tonelada, curso de 23 mm e motor assíncrono de 550 W em AC 110 V ou 220 V a 50/60 Hz. O corpo mede 430 x 430 x 430 mm e pesa 45 kg. A fita de cobre de 1 a 6 mm é conduzida de uma bobina acima da cabeça até a matriz de emenda.
O motor é acionado por inversor de frequência, portanto a velocidade da cabeça é ajustada, e não fixa, o que responde pelo nível de ruído mais baixo na matriz. Uma luminária de pescoço de ganso ilumina o ponto de emenda, a contagem aparece em um visor digital e o ciclo é iniciado por um pedal com cabo, para que o operador posicione as duas mãos nos fios antes. Como a TDJ04, produz uma emenda sem solda, sem fluxo e sem limpeza.
Em comparação com a TDJ04, este modelo abre mão da taxa máxima de 200 pcs/min em favor de uma faixa contínua de fita de 1-6 mm, no lugar das larguras fixas de 2/4/6 mm, e é 10 kg mais leve, com 45 kg. A força é de 1,5 tonelada contra 10 kN, o curso é de 23 mm nos dois e o contador é digital, e não mecânico. A TDJ04M é a opção indicada quando várias emendadeiras ficam na mesma bancada.
Principais características
1. Capacidade de emenda de 1,5 tonelada em curso de 23 mm
2. Motor assíncrono de 550 W com inversor de frequência para nível de ruído baixo na cabeça
3. Aceita fita de cobre de 1 mm a 6 mm em uma única máquina
4. Visor de contagem digital e luminária de pescoço de ganso no ponto de emenda
5. Emenda sem solda, sem fluxo, sem exaustão de fumos e sem limpeza posterior
6. Pedal com cabo, proteção de correia sobre o acionamento e etiqueta de perigo no carneiro; 45 kg em 430 x 430 x 430 mm
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-TDJ04M |
|---|
| Capacidade | 1,5 Ton |
|---|
| Curso | 23 mm |
|---|
| Fita de cobre aplicável | 1-6 mm |
|---|
| Motor | Motor assíncrono AC220V 550W |
|---|
| Alimentação | AC110V/220V 50/60Hz |
|---|
| Dimensões | 430 x 430 x 430 mm |
|---|
| Peso | 45 kg |
|---|
Aplicações

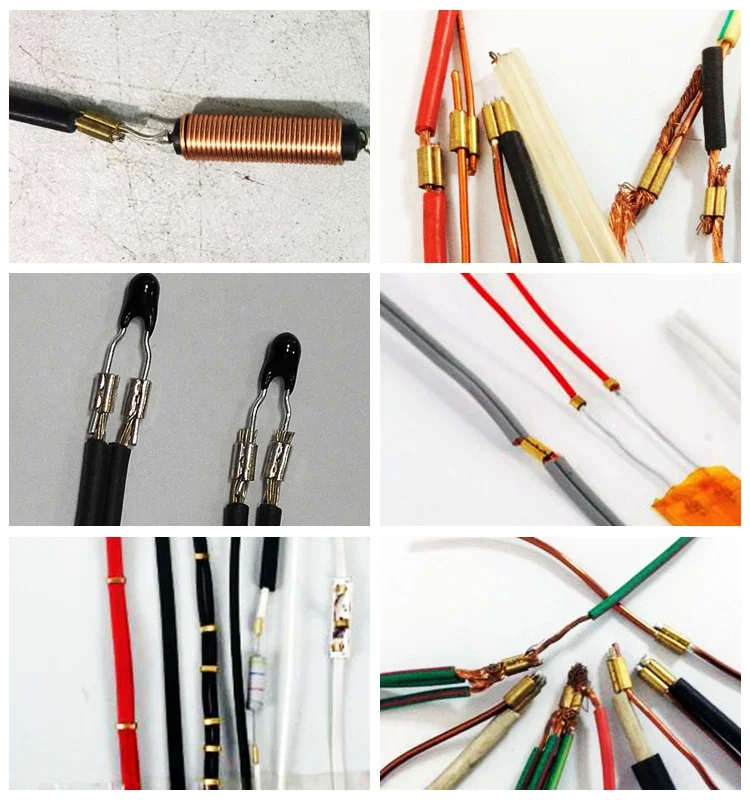

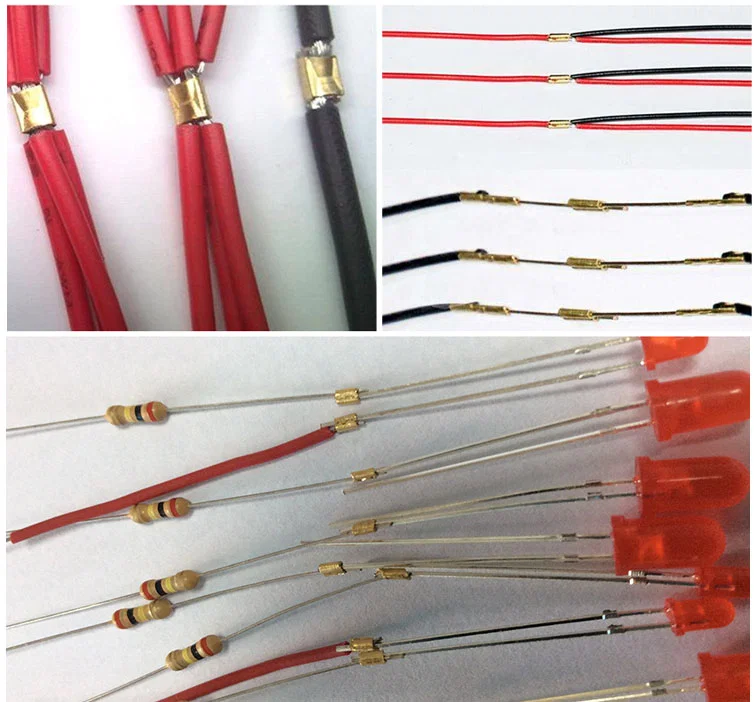

— Postos de emenda em bancadas com várias máquinas, onde o nível de ruído do ambiente importa
— Oficinas de chicotes que trabalham com mais de uma largura de fita de cobre e querem cobertura de 1-6 mm sem trocar o estoque de fita
— Chicotes de eletrodomésticos e de pequenos motores que unem fios de ligação longe de um pote de solda
— Células de submontagem automotiva que fazem emendas no meio do trecho com ciclo por pedal
— Bancadas de retrabalho e reparo, onde uma única emenda é feita sem preparar um ferro de solda
