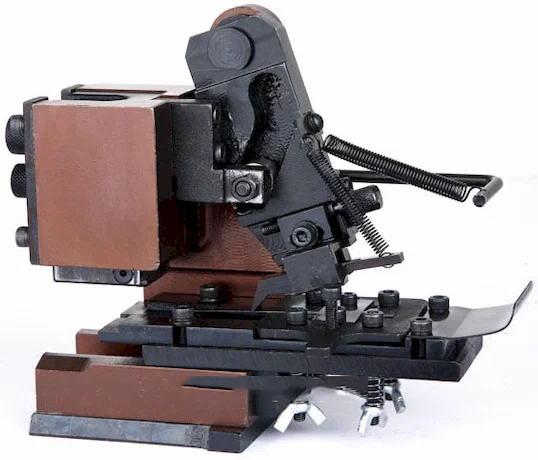

O TA-20F é um aplicador pneumático europeu de crimpagem para terminais flag, com mecanismo pneumático de alimentação por extremidade e corpo de aplicador vertical. É compatível com diversas máquinas de crimpagem por meio de uma base padrão de aplicador.
A alimentação por extremidade empurra a tira ao longo de seu comprimento para dentro da matriz, que é o que os terminais flag exigem: o barril fica perpendicular à aba, de modo que uma alimentação lateral torceria a tira durante a indexação. A alimentação é sincronizada com o curso da prensa, e o carneiro vertical fecha sobre o barril enquanto a aba é mantida plana contra a bigorna.
É usado onde um chicote leva terminais flag junto com terminais padrão de barril aberto, e como aplicador de reposição em máquinas já preparadas para alimentação pneumática por extremidade.
Principais características
1. Mecanismo pneumático de alimentação por extremidade que indexa a tira ao longo de seu comprimento na matriz
2. Corpo de aplicador vertical com o carneiro fechando diretamente sobre o barril do terminal flag
3. Matriz para terminal flag com face de bigorna plana que apoia a aba durante a crimpagem
4. Circuito de ar com conexões de encaixe e linhas separadas de alimentação e de crimpagem
5. Colar graduado de altura de fechamento no cabeçote para ajuste da altura do crimp
6. Base de aplicador padrão que se adapta a diversas máquinas de crimpagem sem placas adaptadoras
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | TA-20F |
|---|
| Tipo | Aplicador pneumático europeu de crimpagem |
|---|
| Aplicação | Terminais flag |
|---|
| Mecanismo de alimentação | Alimentação pneumática por extremidade |
|---|
| Função | Aplicador vertical pneumático |
|---|
| Compatibilidade | Diversas máquinas de crimpagem |
|---|
Aplicações
— Crimpagem de terminais flag em fios isolados, com o barril perpendicular à aba
— Chicotes que combinam terminais flag com terminais de barril aberto na mesma linha
— Estações com aplicador pneumático em máquinas preparadas para alimentação por extremidade
— Substituição de um aplicador de terminal flag desgastado, reutilizando a base existente da máquina
— Subconjuntos de chicotes automotivos e de eletrodomésticos em que a aba deve permanecer plana durante a crimpagem
