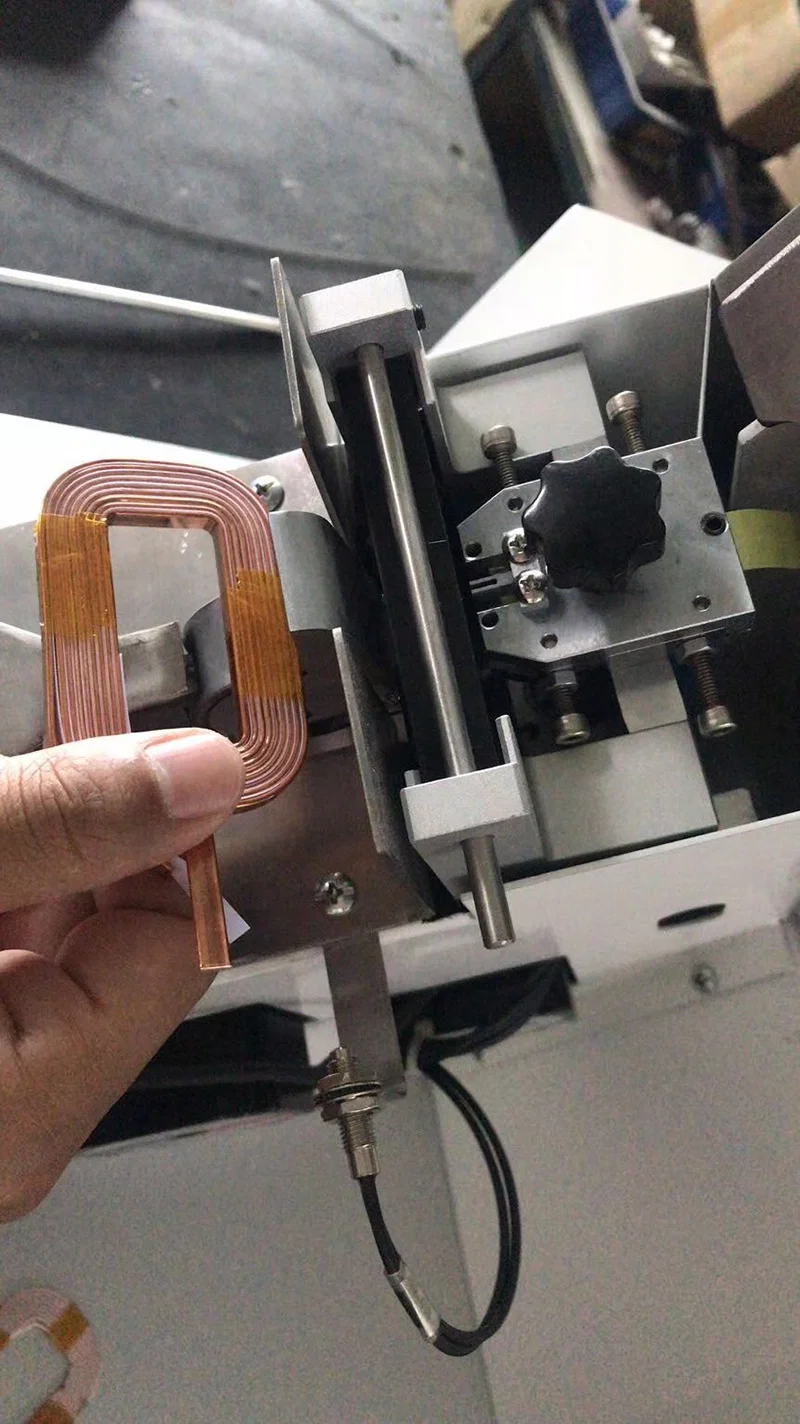

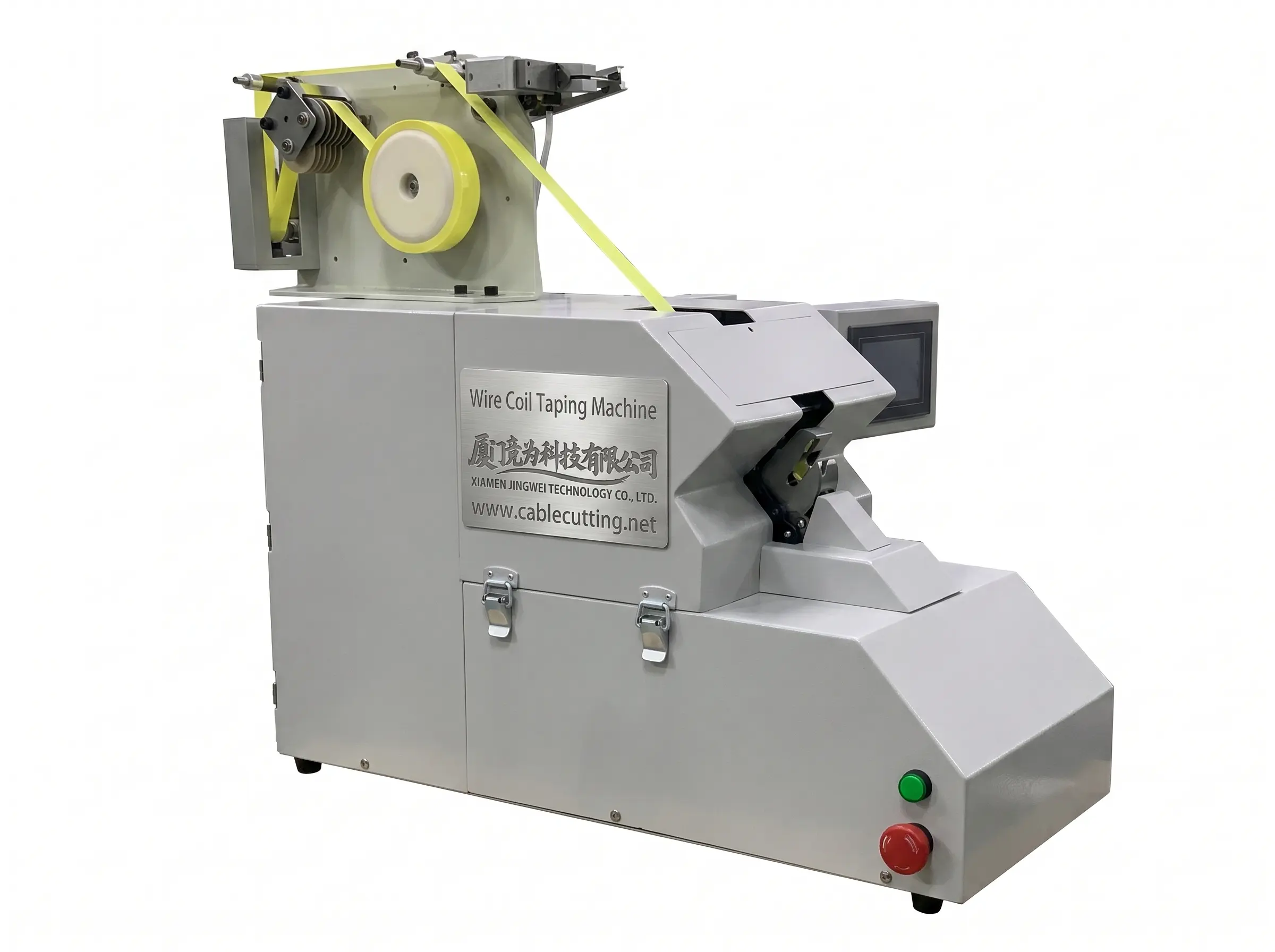

A WPM-75 é uma máquina de bancada semiautomática que encinta o feixe enrolado formado na extremidade de um chicote. O operador posiciona a bobina, o cabeçote aplica fita de 12 mm a 18 mm de largura e a corta no comprimento ajustado entre 45 mm e 75 mm, com ciclo de 1,5 segundo. O eixo aceita rolos de fita com núcleo de 76 mm e diâmetro externo de até 120 mm.
A encintagem manual de uma bobina depende da força com que o operador puxa o rolo e de onde o rolo para, de modo que o consumo de fita e a posição da volta variam de bobina para bobina. Na WPM-75 o comprimento de fita é um valor fixo na faixa de 45-75 mm e o corte ocorre no mesmo ciclo de 1,5 s, de modo que cada bobina recebe a mesma quantidade de fita no mesmo local. O cabeçote pneumático trabalha com ar comprimido de 4 kg/cm2 e o acionamento é de 0,55 kW em 220 V 50 Hz.
Nesta linha, a WPM-75 é a máquina para bobinas: trabalha sobre um feixe já formado e não sobre um trecho de cabo, e é semiautomática com cabeçote de ciclo único. A WPM-TP (279) envolve fita de cobre em fio redondo de até 10 mm para blindagem, a WPM-1310 (362) enrola fita de PTFE em conexões roscadas a 3-5 peças por segundo e a WPM-6-12 (367) envolve trechos de chicote em plano. A WPM-75 é o modelo a especificar quando a peça é uma bobina, a fita tem 12-18 mm e a meta é uma bobina a cada 1,5 segundo.
Principais características
1. Cabeçote semiautomático de ciclo único: posicionar a bobina, acionar o início, 1,5 s por bobina
2. Largura de fita 12-18 mm, núcleo do rolo de 76 mm
3. Aceita rolos de fita com diâmetro externo de até 120 mm
4. Comprimento de fita cortada ajustável de 45 mm a 75 mm por bobina
5. Acionamento de 0,55 kW em 220 V 50 Hz, alimentação pneumática de 4 kg/cm2
6. Estrutura de bancada de 30 kg, 670 x 390 x 480 mm, tela HMI com início e parada de emergência
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-75 |
|---|
| Função | Encintagem de bobina de fio, semiautomática |
|---|
| Velocidade de encintagem | 1,5 s por bobina |
|---|
| Largura da fita | 12-18 mm |
|---|
| Diâmetro interno da fita | 76 mm |
|---|
| Diâmetro externo máx. da fita | 120 mm |
|---|
| Comprimento de corte | 45-75 mm |
|---|
| Tensão / potência | 220 V 50 Hz, 0,55 kW |
|---|
| Pressão de ar | 4 kg/cm2 |
|---|
| Dimensões | 670 x 390 x 480 mm |
|---|
| Peso | 30 kg |
|---|
Aplicações
— Chicotes automotivos: encintagem de feixes enrolados e derivações na extremidade do chicote antes da passagem para o habitáculo
— Fiação de eletrodomésticos: encintagem de cabos enrolados de motores, resistências e placas de comando antes da embalagem
— Produção de pequenos motores e ferramentas elétricas: encintagem das pontas enroladas dos cabos na bancada de montagem
— Montagens de iluminação e elétricas: agrupamento e encintagem de bobinas de fio flexível para luminárias e drivers
— Subcontratação de chicotes: encintagem repetível com fita de 12-18 mm a 1,5 s por bobina
