Alimentador de cabo coaxial sem tensão Φ0,6-5 mm WPM-K203

📅 2025-04-30 👁️ 327
  • Modelo do Produto: WPM-K203

  • Especificações

    Modelo: WPM-K203
    Tamanho de fio disponível: Φ0,6-5mm
    Velocidade máxima de alimentação: 2,5 m/s
    Peso máximo do carretel: 25 kg
    Fonte de alimentação: 220 V/50 Hz
    Peso: 40 kg
    Dimensão: 830x550x950mm
  • Solicite um Orçamento

O WPM-K203 é um pré-alimentador sem tensão para cabo coaxial e cabo de comando fino, de Φ0,6 mm a 5 mm de diâmetro externo. Desenrola o cabo de uma bobina de até 25 kg e o entrega a uma estação de descascamento ou de crimpagem a até 2,5 m/s, em 220 V 50 Hz monofásico. O chassi mede 830×550×950 mm e pesa 40 kg, de modo que a unidade fica ao lado da máquina que alimenta, e não em uma linha separada.

O cabo coaxial tem dielétrico macio e blindagem trançada sob uma capa fina. Puxado diretamente de uma bobina estática, o dielétrico é solicitado a cada indexação da máquina a jusante, o que altera a capacitância e permite que o núcleo se desloque dentro da blindagem. Na K203 o cabo é puxado para uma laçada mantida por um braço dançante em guia vertical, e o acionamento acompanha a posição do braço; a máquina a jusante, portanto, retira cabo da laçada enquanto o carretel gira apenas para recompô-la, e a tração na saída desaparece entre indexações.

Dentro do grupo de pré-alimentadores, a WPM-02 é a unidade compacta, com 8,8 kg e capacidade de 14 kg, e a WPM-F001 e a WPM-F003 usam motor de 750 W para 50 kg e 60 kg, sem faixa de fio declarada. A WPM-500C é construída para espiras de 35 kg com furo de 85-320 mm. A K203 é a única delas especificada para faixa de fio tão estreita quanto Φ0,6-5 mm e velocidade de entrega de até 2,5 m/s.

Principais características

1. Faixa de cabo Φ0,6-5 mm, cobrindo coaxial tipo RG, triaxial e cabo de comando de capa fina.

2. Velocidade de entrega de até 2,5 m/s, ajustada à taxa de indexação da máquina a jusante.

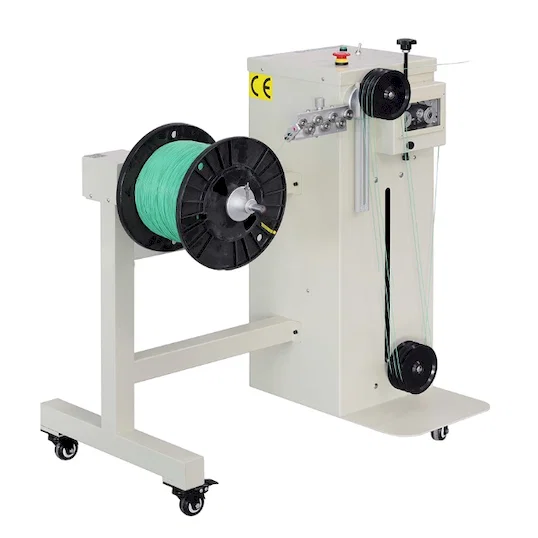

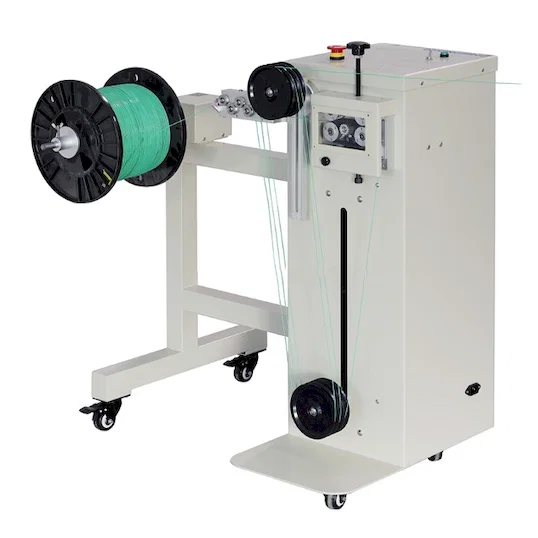

3. Braço dançante em guia vertical mantém uma laçada de reserva; o acionamento acompanha a posição do braço, de modo que o desbobinamento é sob demanda e não contínuo.

4. Capacidade de bobina de 25 kg no fuso lateral, à esquerda da coluna, com o flange do carretel livre do chassi.

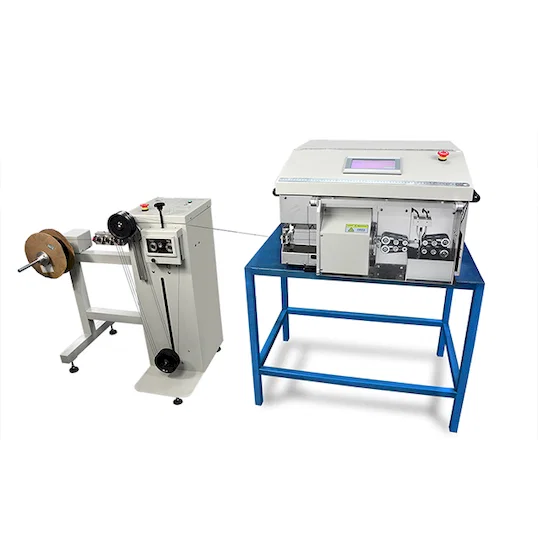

5. Conjunto de polias-guia na saída alinha o cabo com a altura de entrada de uma descascadora de bancada, como mostrado com a unidade alimentando uma máquina em suporte.

6. Caixa de comando no topo da coluna tem o botão de partida e um botão de emergência tipo cogumelo ao alcance; 220 V 50 Hz, 40 kg em quatro pés niveladores.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-K203
Tipo de máquinaPré-alimentador com braço dançante sem tensão
Bitola de fio disponívelΦ0.6-5 mm
Velocidade máxima de alimentação2.5 m/s
Peso máximo do carretel25 kg
Alimentação220 V / 50 Hz
Dimensões830×550×950 mm
Peso40 kg

Aplicações

— Ligações de câmera e de antena automotivas: coaxial tipo RG, desbobinado antes do descascamento e da crimpagem de terminal

— Montagem de cabos de conexão de RF e de radiodifusão: coaxial retirado de bobina de 25 kg para máquina de corte e descascamento

— Linhas de jumpers de set-top boxes e roteadores: coaxial fino alimentado em descascadora de bancada sem esticar o dielétrico

— Montagem de cabos de ensaio e de instrumentação: cabo com capa em que o núcleo não pode alongar

— Células de descascamento de coaxial em alta cadência, onde a inércia do carretel puxaria o núcleo
