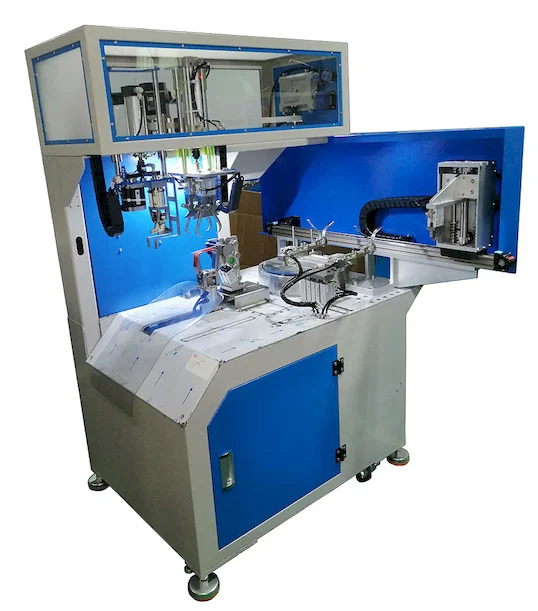

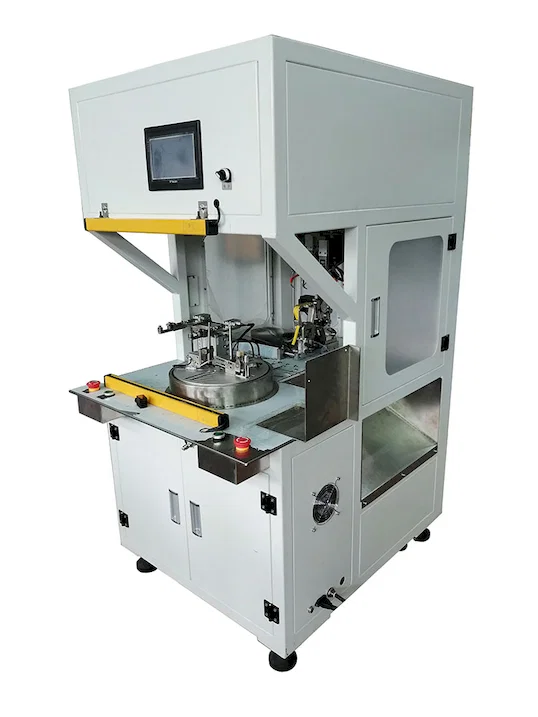

O WPM-URT-81M corta cabo coaxial de até 10 mm, desencapa a ponta, enrola o comprimento com espaçamento de 80-200 mm e amarra o rolo com abraçadeira em 40 mm ou menos. O comprimento de corte vai de 1-5 m com ±2 mm/m, e a capacidade é declarada em 1300 peças/h. O movimento de fixação e amarração é pneumático, operando a 0,5-0,6 MPa.
O coaxial normalmente é cortado em um cortador de bancada, desencapado à mão ou em um desencapador rotativo e depois enrolado e amarrado, e o comprimento é medido novamente em cada etapa. Este modelo mantém o comprimento em ±2 mm/m em uma única passada, de modo que a remedição, o desencapamento manual e a transferência do rolo solto são eliminados. A capacidade declarada de 1300 peças/h se aplica à janela de 1-5 m.
É a única máquina dedicada a coaxial deste grupo. A classe de precisão a separa dos modelos de cabo: ±2 mm/m aqui contra ±15 mm nas unidades CPRT, porque a ponta de um coaxial precisa atender a um conector e não a um bloco de terminal. A troca é uma janela de corte mais curta, de 1-5 m, e uma estrutura de 300 kg com 3,5 kW, bem abaixo das linhas de cabo de 1200 kg.
Principais características
1. Sequência para coaxial em uma passada: corte, desencapamento da ponta, enrolamento com espaçamento de 80-200 mm e amarração em 40 mm ou menos.
2. Diâmetro de cabo de até 10 mm, cobrindo de coaxial fino de derivação a coaxial grosso de alimentação no mesmo ajuste.
3. Precisão de corte de ±2 mm/m em 1-5 m, a mais rigorosa deste grupo, em que os modelos de cabo são classificados em ±15 mm.
4. Capacidade de 1300 peças/h, a mais alta da linha, em comprimentos de 1-5 m.
5. Espaçamento de enrolamento de 80-200 mm, de modo que a área ocupada pelo rolo é definida pela caixa e não por um anel fixo.
6. Fixação e amarração pneumáticas a 0,5-0,6 MPa; 3,5 kW, 1200 x 1500 x 1600 mm, cerca de 300 kg.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Número do modelo | WPM-URT-81M |
|---|
| Diâmetro de fio aplicável | ≤10 mm |
|---|
| Comprimento de corte | 1-5 m |
|---|
| Precisão de corte | ±2 mm/m |
|---|
| Espaçamento de enrolamento | 80-200 mm |
|---|
| Diâmetro de amarração | ≤40 mm |
|---|
| Eficiência de produção | ≤1300 peças/h |
|---|
| Pressão de ar aplicável | 0,5-0,6 MPa |
|---|
| Alimentação | 220 V / 50 Hz |
|---|
| Potência da máquina | 3,5 kW |
|---|
| Dimensões da máquina | 1200 C x 1500 L x 1600 A mm |
|---|
| Peso da máquina | 300 kg |
|---|
Aplicações
— Condutores de câmera CFTV: coaxial fino de vídeo de 1-3 m cortado, desencapado na ponta do conector e enrolado e amarrado para kits de instalação.
— Alimentação de banda larga e satélite: coaxial de 7-10 mm cortado em 3-5 m, desencapado e amarrado para pacotes de assinante.
— Alimentação de rádio bidirecional e antena: coaxial de 5-8 mm em comprimentos fixos, amarrado com a ponta desencapada exposta.
— Fiação de rack e estúdio: jumpers coaxiais de 1-2 m cortados com ±2 mm/m e enrolados para patch panels.
— Cabos de teste e medição: conjuntos coaxiais curtos enrolados e amarrados, com profundidade de desencapamento mantida para a montagem do conector.
