Cortadeira ultrassônica de etiquetas com furação WPM-UL

📅 2025-04-30 👁️ 2,375
  • Modelo do Produto: WPM-UL

  • Especificações

    Modelo: WPM-UL
    Sistemas Operacionais: 2 grupos (corte profissional e corte/perfuração)
    Gerador Ultrassônico: 2 grupos de resposta rápida
    Sistema de Controle: PLC computacional superpoderoso
    Ferramenta de Corte: Aço de liga de alto carbono
    Funções: Corte contínuo, perfuração, alimentação automática, contagem computadorizada
    Aplicações: Cintos, fitas de tira, etiquetas de tecido, fitas de cetim, cintos de segurança
  • Solicite um Orçamento

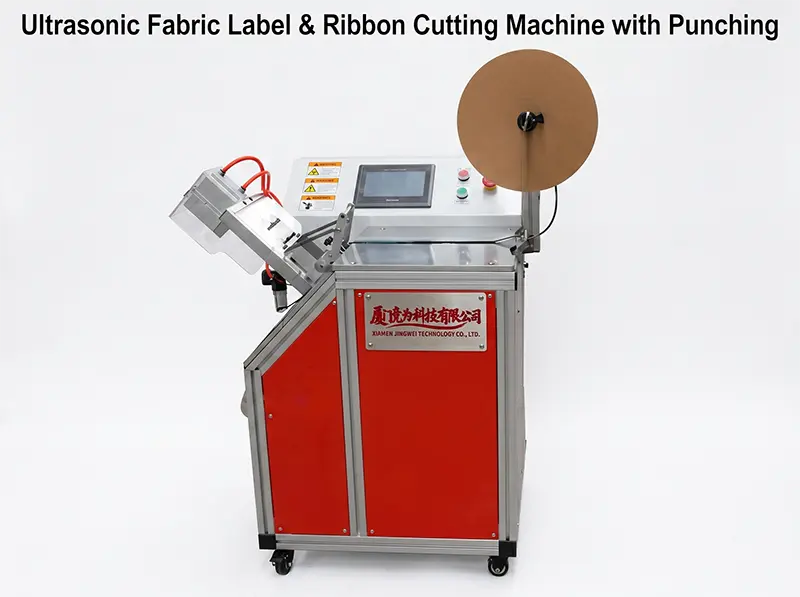

A WPM-UL é uma máquina de corte e furação por ultrassom para etiquetas de tecido, fita de cetim e tiras. Opera dois sistemas a partir de uma tela de toque com CLP: um sistema de corte para trabalho simples de corte no comprimento, e um sistema combinado de corte e furação para peças que exigem furo, ranhura ou posição de ilhós no mesmo ciclo do corte. A alimentação é automática e um contador eletrônico registra as peças produzidas. As ferramentas de corte são de aço liga de alto carbono, e a máquina é construída como gabinete de piso sobre rodízios, com a cabeça ultrassônica na frente e um disco desenrolador na traseira.

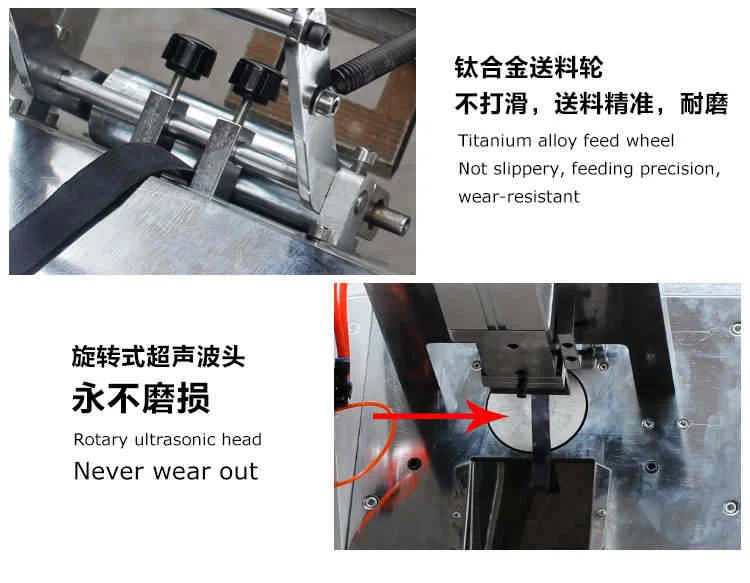

Em fita de etiqueta revestida e cetim denso, uma lâmina quente deixa a borda amarelada e acumula aglutinante derretido na lâmina após algumas centenas de cortes, que precisa ser limpo antes de a qualidade da borda voltar. A WPM-UL corta com um sonotrodo ultrassônico: a ferramenta vibra em alta frequência contra uma bigorna de aço, de modo que a borda é separada e selada por energia mecânica e não por uma lâmina aquecida, e não há temperatura de lâmina para variar ao longo do turno. A estação de furação fica no mesmo percurso de alimentação, portanto o furo é posicionado em relação à borda recém-cortada, e não a uma segunda preparação. Isso elimina o erro de registro que aparece quando as etiquetas são cortadas em uma máquina e furadas em outra, e elimina a segunda etapa de manuseio.

Em comparação com os modelos de lâmina quente da linha, a WPM-890S e a WPM-990T apenas cortam, e a WPM-690 é preparada para fita de velcro. A WPM-UL é a unidade deste grupo com sistema de furação e também a que oferece três formatos de ponta na mesma máquina: faca reta, faca oblíqua e rabo de andorinha. Atende trabalhos de etiqueta e de tira em que o furo e o perfil da ponta precisam coincidir, e não fita apenas cortada no comprimento.

Principais características

1. Dois sistemas selecionados na tela de toque: apenas corte, ou corte com furação, de modo que o trabalho de fita simples não ocupa a estação de furação.

2. Selagem por ultrassom em vez de lâmina aquecida: o sonotrodo corta e solda a trama contra bigorna de aço, portanto não há temperatura de lâmina para reajustar nem aglutinante derretido acumulado na ferramenta.

3. Furação dentro do mesmo ciclo do corte, o que fixa a posição do furo em relação à borda cortada e não a uma segunda preparação da máquina.

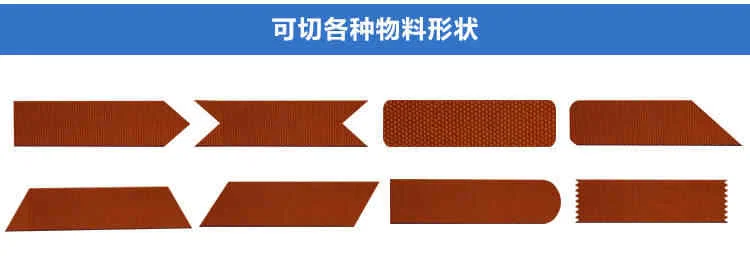

4. Ferramentas de corte em aço liga de alto carbono com três perfis de ponta - faca reta, faca oblíqua e rabo de andorinha -, cobrindo etiquetas de ponta reta, pontas em ângulo e pontas em rabo de andorinha sem troca de ferramenta entre formatos.

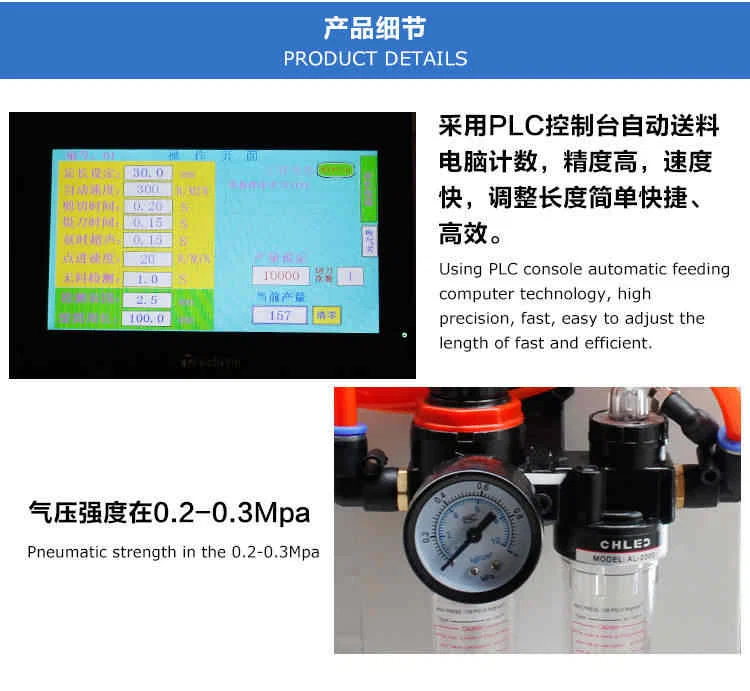

5. Alimentação automática com contador no CLP, de modo que o lote é contado conforme é produzido, e não contado ou pesado depois.

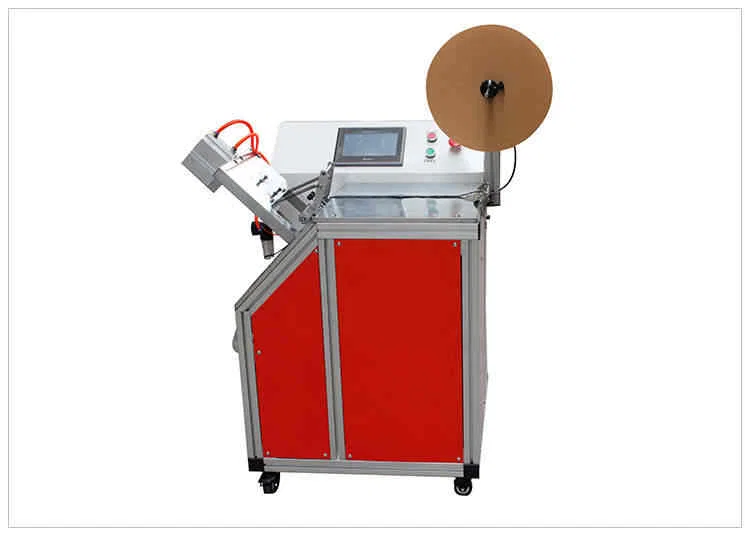

6. Chassi de piso sobre quatro rodízios, com proteção transparente sobre o sonotrodo, botões separados de partida e parada, botão de emergência e disco desenrolador traseiro para rolos de etiqueta.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-UL
Tipo de máquinaMáquina ultrassônica de corte de etiquetas e fitas com furação
Sistemas de operação2 - sistema de corte e sistema de corte/furação
Sistema de controleCLP com tela de toque
Ferramenta de corteAço liga de alto carbono
FunçõesCorte, furação, alimentação automática, contagem eletrônica
Formatos de corteFaca reta, faca oblíqua, rabo de andorinha

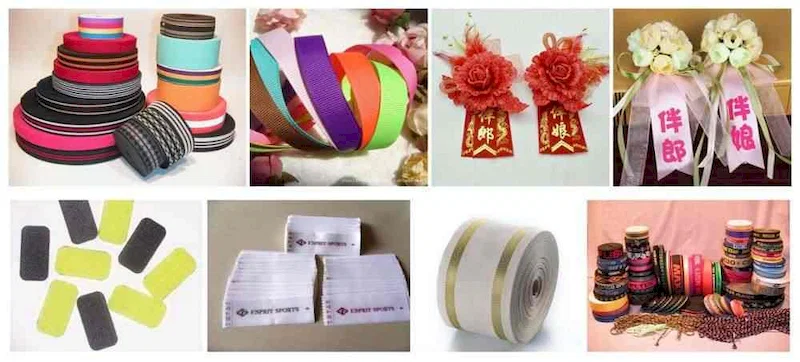

Materiais de trabalhoTiras, cintos de segurança, pulseiras de relógio, coleiras para animais, fitas de presente, fitas de náilon, fitas
Método de selagemSonotrodo ultrassônico contra bigorna de aço

Aplicações

— Etiquetagem de vestuário: etiquetas de cetim e tecidas cortadas no comprimento com furo central ou ilhós na mesma passagem.

— Produtos para animais: fita têxtil de coleira e guia de náilon cortada e furada para posições de fivela e argola.

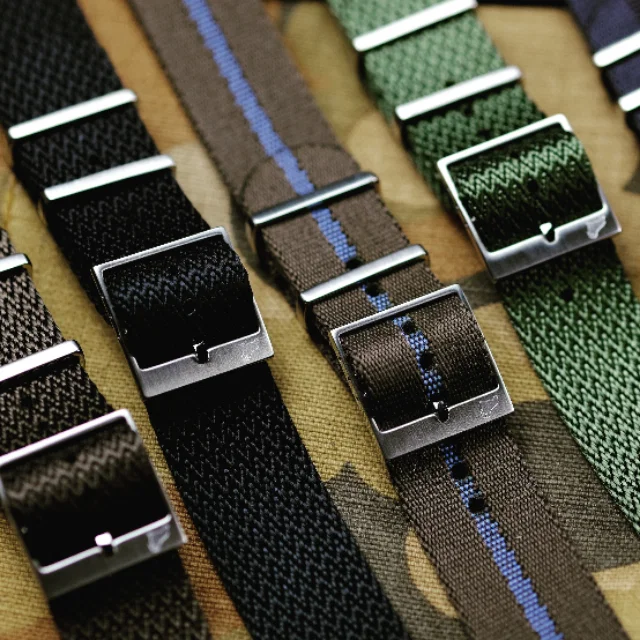

— Pulseiras de relógio e cintos: material de cinto de náilon e substituto de couro cortado no comprimento com furos de fivela em registro.

— Fita promocional e de presente: fita de cetim impressa cortada em comprimentos fixos com furo para etiquetagem, contada por lote.

— Fita têxtil de cinto de segurança e de arnês: perfis de ponta retos, oblíquos ou em rabo de andorinha com furos de fixação no mesmo ciclo.

Nylon watch straps with metal buckles in black, brown and greenTitanium alloy feed wheel and rotary ultrasonic head close-upWPM-UL ultrasonic cutter with blue control panel and fabric roll holderWPM-UL ultrasonic cutting machine side view with red cabinet and ribbon spoolRibbon rolls, gift bows and printed brand labels as cutting samplesPLC touch screen program page beside air regulator reading 0.2-0.3 MPaCut ribbon ends in arrow, fishtail, rounded and zigzag shapes
