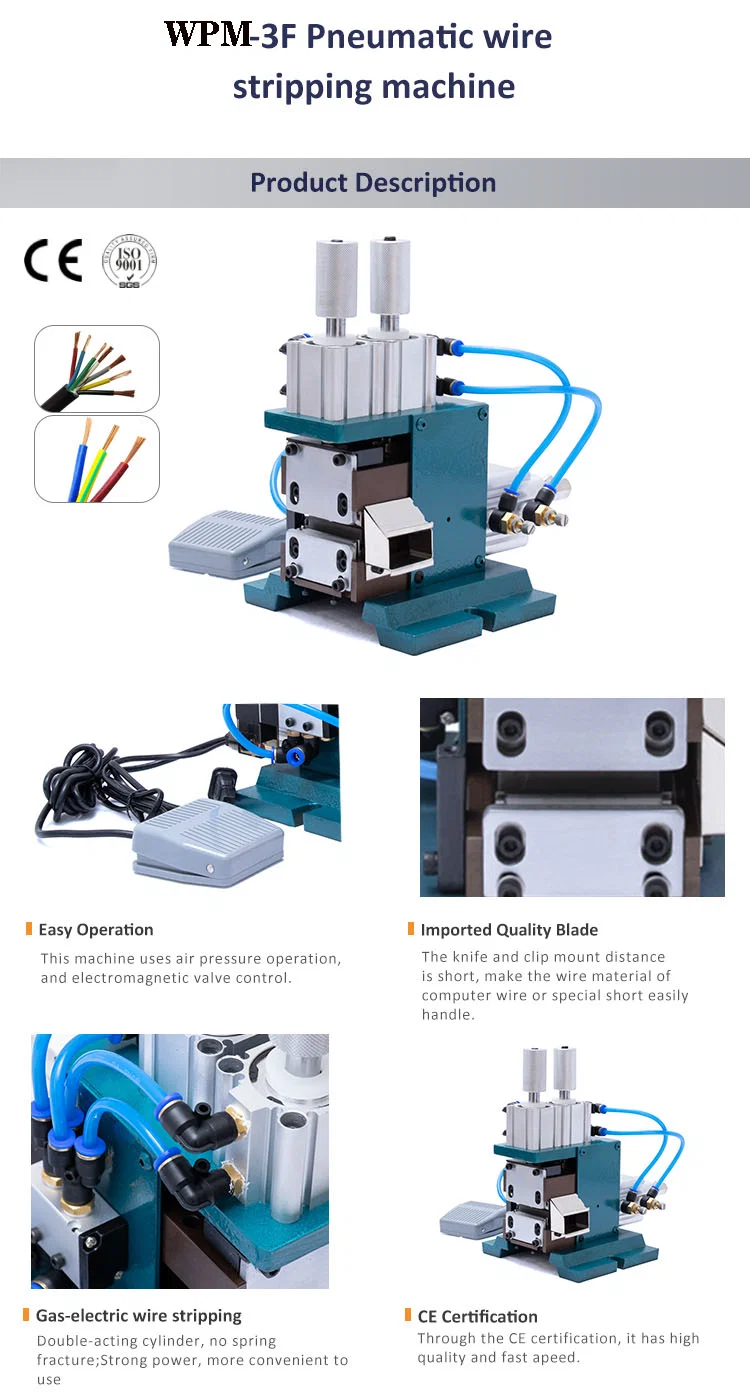

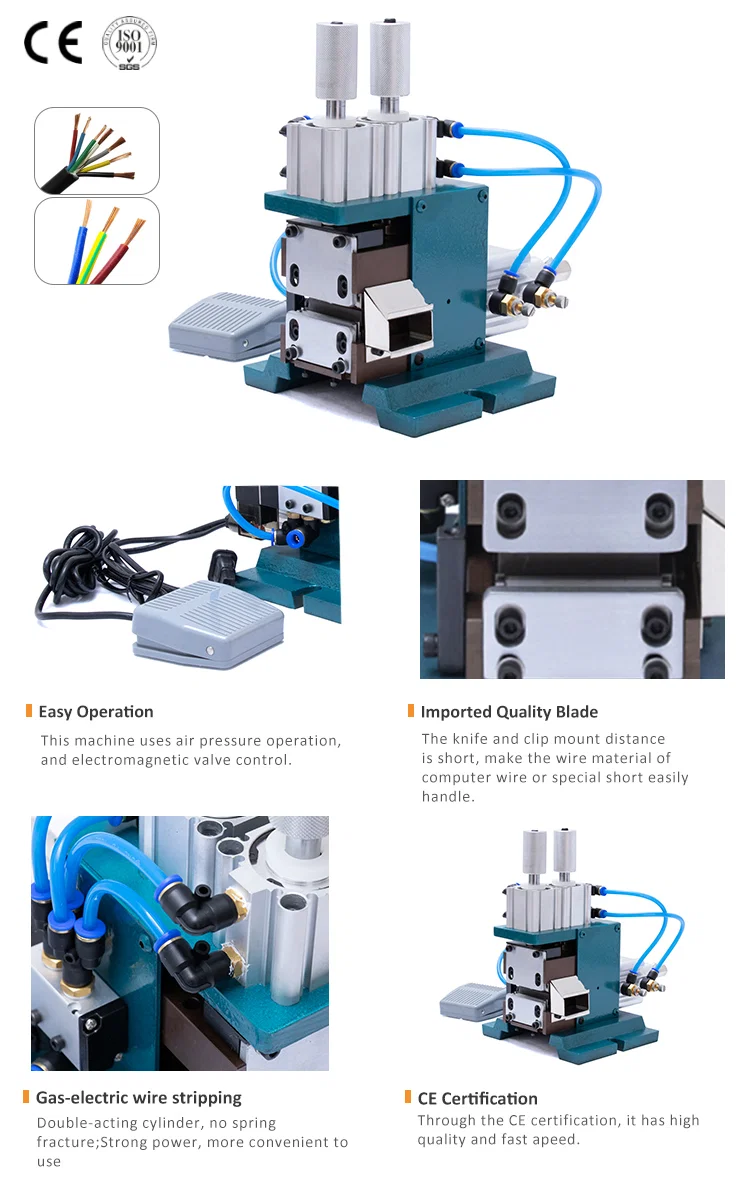

A WPM-3F é uma máquina pneumática vertical de descascamento de fios, projetada para trabalho de bancada em oficinas de chicotes. Um único cilindro de ar montado na parte superior aciona o bloco de lâminas verticalmente sobre o fio, e o comprimento de descascamento é ajustado em no máximo 20 mm. A unidade opera em AC 110 V ou 220 V, com 5-7 kg de ar comprimido, e ocupa 260 x 150 x 270 mm, com 14 kg.
Em comparação com o descascamento manual, o curso vertical mantém a lâmina perpendicular ao eixo do fio, de modo que o anel de corte fecha de maneira uniforme em torno da isolação e a lâmina tem menos chance de atingir os fios do condutor. Em relação aos descascadores horizontais de bancada, o fio é alimentado pela frente e a lâmina desce em vez de percorrer o cabo, o que mantém a linha de corte visível e evita que pontas curtas se dobrem para fora do fio da lâmina.
Dentro da série vertical WPM, a 3F é a versão de curso curto, com 20 mm de comprimento de descascamento. A WPM-4F mantém o mesmo princípio pneumático, mas amplia o comprimento de tração para 30 mm em uma estrutura maior, de 280 x 200 x 320 mm, para pontas de cabo mais pesadas. A WPM-3F+T acrescenta uma cabeça de torção para pontas descascadas e torcidas, e a WPM-3FA substitui o cilindro de ar por um circuito elétrico de aquecimento de 200 W para trabalho em AWG 18-32.
Principais características
1. Acionamento pneumático vertical: um cilindro montado no topo desce o bloco de lâminas em linha reta, sem motor nem redutor no curso de corte
2. Comprimento de descascamento máximo de 20 mm, ajustado mecanicamente no bloco de lâminas antes da produção
3. Entrada de tensão dupla, AC 110 V ou 220 V, de modo que um único código atende aos dois padrões de rede
4. Base fundida de 260 x 150 x 270 mm, com furos para fixação em bancada, e 14 kg de peso total
5. Lâminas e placas de fixação acessíveis pelo lado do operador por parafusos frontais, para troca da lâmina
6. Circuito pneumático vedado com conexões de encaixe e mangueira de poliuretano, para pressão de alimentação de 5-7 kg
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-3F |
|---|
| Tipo | Máquina pneumática vertical de descascamento de fios |
|---|
| Alimentação | AC 110 V / 220 V |
|---|
| Pressão de ar | 5-7 kg |
|---|
| Comprimento de descascamento | 20 mm |
|---|
| Dimensões | 260 x 150 x 270 mm |
|---|
| Peso | 14 kg |
|---|
Resumo da linha de modelos
A série WPM-3F compartilha uma única plataforma de descascamento vertical. Os modelos simples apenas descascam, a variante H acrescenta lâmina aquecida e as variantes T descascam e torcem cabos multipolares em uma passagem. A capacidade e a área ocupada estão comparadas abaixo.
| Parâmetro | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
| Função | Apenas descasca | Lâmina aquecida | Descasca e torce |
| Bitola do fio (AWG) | AWG 18-32 | AWG 18-32 | AWG 18-32 |
| Comprimento de descascamento | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| Pressão de ar | 5-7 kg | 5-8 kg | 5-7 kg | 5-7 kg | 5-8 kg |
| Dimensões (C×L×A) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| Peso líquido | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| Embalagem | Caixa de madeira, embalagem padrão de exportação |
Aplicações
— Montagem de chicotes para painéis de controle e eletrodomésticos: fio de ligação de PVC descascado na cauda antes da crimpagem do terminal
— Pré-montagem de chicotes automotivos: condutores individuais cortados no comprimento e descascados em uma cauda fixa para inserção no conector
— Manufatura eletrônica sob contrato: fio de equipamento e jumpers internos descascados em pequenas séries
— Oficinas de manutenção industrial: isolação danificada cortada para trás na fiação de máquinas antes da nova terminação
— Células de montagem de cabos com espaço de bancada limitado, em que o descascador precisa ser deslocado entre postos
