A WPM-5-30 enrola o cabo em feixe circular e o fecha com uma amarração de núcleo de ferro revestido. Trabalha feixes de 5 a 30 mm de diâmetro em comprimento de agrupamento de 75-140 mm, com o diâmetro do círculo e a distância de enrolamento feitos conforme a especificação do cliente; a velocidade de enrolamento vai de 1 a 10 voltas por segundo.
Cabo grosso e mangueira resistem à amarração plástica: a bobina relaxa depois de solta e a amarração escorrega. A 5-30 forma uma amarração de núcleo de ferro revestido em torno do feixe, de modo que o círculo mantém o diâmetro quando a bobina sai do formador. Enrolamento, amarração, corte e contagem são feitos em um único posto, e como o operador posiciona a bobina no formador e inicia o ciclo, o diâmetro do feixe se repete onde uma bobina feita à mão varia alguns milímetros.

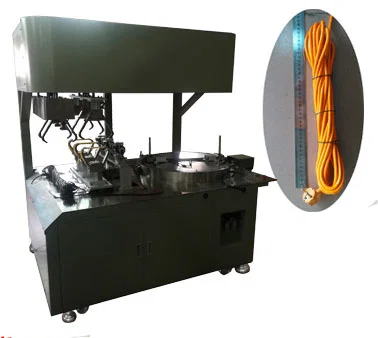

É o único modelo aqui construído para feixe de 5-30 mm, contra cabo de 4 mm na 40XL e na 81M3, 6,2 mm na 81M, 10 mm na 82M e 8 mm na 83T. Como o diâmetro do círculo e a distância de enrolamento são personalizados, a máquina é construída para um dispositivo dedicado, e não para um envelope fixo, e com 1-10 voltas/s atende bobinas curtas e grossas, e não trabalho de cabos pequenos a 1800 pcs/h.
Principais características
1. Bobina circular com diâmetro do círculo feito conforme a especificação do cliente.
2. Diâmetro de feixe de 5-30 mm em comprimento de agrupamento de 75-140 mm.
3. Amarração de núcleo de ferro revestido formada em torno da bobina, em vez de abraçadeira plástica.
4. Velocidade de enrolamento de 1-10 voltas/s, ajustada ao tamanho da bobina e à rigidez do cabo.
5. Enrolamento, amarração, corte e contagem concluídos em um posto, com o comprimento cortado contado por lote.

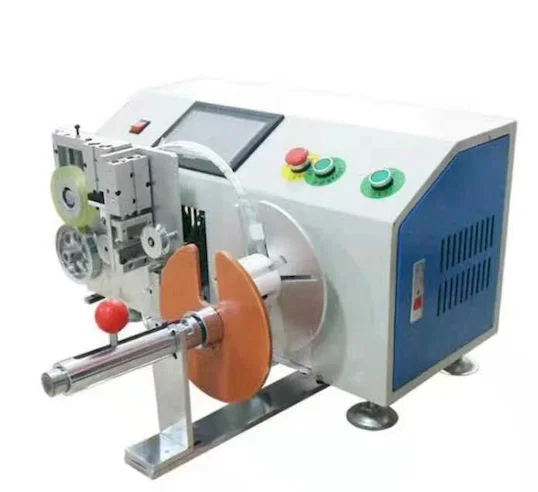

6. Unidade de bancada com controle por tela sensível ao toque e dois formadores de disco no eixo frontal.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-5-30 |
|---|
| Comprimento de agrupamento disponível | 75 - 140 mm |
|---|
| Diâmetro do cabo agrupado | 5 - 30 mm |
|---|
| Diâmetro do círculo | Personalizado |
|---|
| Distância de enrolamento | Personalizado |
|---|
| Velocidade de enrolamento | 1 - 10 voltas/s |
|---|
| Amarrações | Núcleo de ferro revestido |
|---|
| Funções | Enrolar, amarrar, cortar e contar |
|---|
| Controle | Tela sensível ao toque |
|---|
Aplicações
— Fabricantes de cabo de alimentação: cabo AC de 5 a 15 mm enrolado em círculo fixo e fechado com amarração de núcleo de ferro.
— Mangueira de borracha e conduíte flexível: seções grossas enroladas sem que a amarração plástica corte a capa.
— Cabo automotivo: cabos de bateria e de partida enrolados para kits na linha de montagem.
— Conjuntos de cabo de eletrodomésticos: cabo tripolar grosso enrolado em círculo definido antes do encaixotamento.
— Reembalagem de cabos: comprimentos cortados, contados e enrolados conforme o pedido no posto de embalagem.
