Testador de chicotes e cabos USB de 256 pontos WPM-8681

📅 2025-04-30 👁️ 2,502
  • Modelo do Produto: WPM-8681

  • Especificações

    Modelo: WPM-8681
    Pontos de teste máximos: 256
    Varredura automática: Sim
    Pesquisa automática de pinos: Sim
    Teste de condutância intermitente: Sim
    Teste intermitente aberto/curto: Sim
    Testes de extremidade única: Sim
    Visor LCD: 320×240
    Teste de sequência de programação completa: Sim
    Portas de E/S versáteis: Sim
    Estatísticas e função de impressão: Sim
  • Solicite um Orçamento

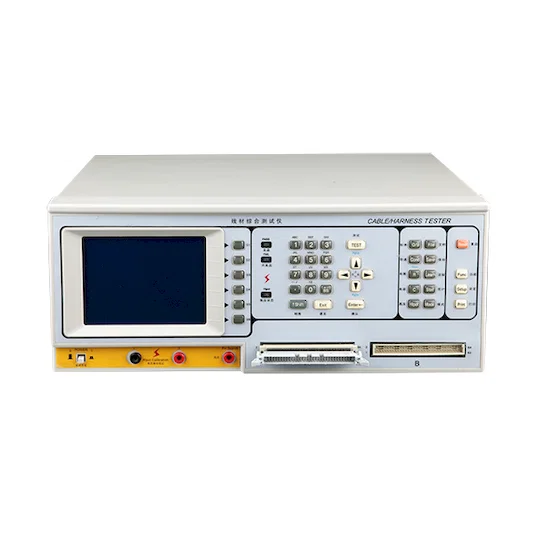

O WPM-8681 é um testador de continuidade de 256 pontos para chicotes e cabos USB. Executa ensaio de uma extremidade com varredura automática e busca automática de pinos, mostra o resultado em LCD de 320 x 240 e armazena a fiação como uma sequência completa de programação. Os resultados são contados e impressos, e o painel frontal traz dois bancos de conectores multipino, identificados como A e B, aos quais os cabos do dispositivo são ligados.

A falha que mais custa em uma linha de chicotes não é o fio rompido, mas o intermitente: um fio trincado dentro do isolamento, ou um terminal que abre apenas quando o feixe é flexionado. Um teste estático de continuidade o aprova todas as vezes. Este testador oferece dois modos intermitentes - condutância intermitente e aberto/curto intermitente -, em que uma rede é amostrada repetidamente ao longo de um tempo de permanência em vez de uma única vez, e a busca automática de pinos monta o programa de referência a partir de uma amostra aprovada, de modo que um chicote de 256 pontos não precisa ser digitado ponto a ponto. O ensaio de uma extremidade permite sondar o chicote por um lado quando a outra ponta está encapsulada, fitada ou já terminada em conector.

É um instrumento de continuidade, não um testador dielétrico: não há saída de alta tensão nem medição de resistência de isolamento, que é exatamente o que o 8683 acrescenta. Onde o 8683 responde se um cabo de rede suporta 5KV, o 8681 responde qual dos 256 pontos está intermitente, e as plantas que operam os dois os usam em série na mesma linha.

Principais características

1. 256 pontos de teste tratados como um único programa, com a fiação aprendida de uma amostra aprovada por busca automática de pinos, em vez de digitada.

2. A varredura automática localiza os pontos conectados antes do ensaio, de modo que um dispositivo mal conectado é detectado na preparação e não na primeira falha.

3. Dois modos de ensaio intermitente - condutância intermitente e aberto/curto intermitente - para falhas que aparecem apenas sob flexão ou vibração.

4. Display LCD de 320 x 240 para a lista de pontos, a localização da falha e as estatísticas.

5. Ensaio de sequência completa de programação, com estatísticas acumuladas durante a rodada e impressas ao final.

6. Ensaio de uma extremidade e portas de E/S versáteis, com o chicote conectado pelos bancos A e B no painel frontal.

Especificações técnicas

ParâmetroEspecificação
Número do modeloWPM-8681
Tipo de máquinaTestador de continuidade para chicotes e cabos USB
Máximo de pontos de teste256
VisorLCD 320x240
FunçõesVarredura automática, busca automática de pinos
Modos de ensaioEnsaio de condutância intermitente, ensaio de aberto/curto intermitente
Tipo de ensaioEnsaio de uma extremidade
Funções adicionaisEnsaio de sequência completa de programação, estatísticas e impressão
ConectividadePortas de E/S versáteis
Bancos de conectores2 bancos multipino (A e B) no painel frontal

Aplicações

— Chicotes automotivos: ensaio de continuidade de 256 pontos e de aberto intermitente em subchicotes de carroçaria, iluminação e sensores antes da entrega à linha.

— Montagem de cabos USB: continuidade dos quatro condutores e da blindagem, ensaiada por uma extremidade através do conector sobremoldado.

— Chicotes de eletrodomésticos: verificação ponto a ponto de feixes de rede e de comando com terminais de encaixe.

— Feixes de painéis de controle: conjuntos de cabo multipolar conferidos contra o desenho antes da terminação.

— Fabricantes de cabos com várias famílias de chicote: os bancos A e B são reequipados e o programa é reaprendido por busca automática de pinos.
