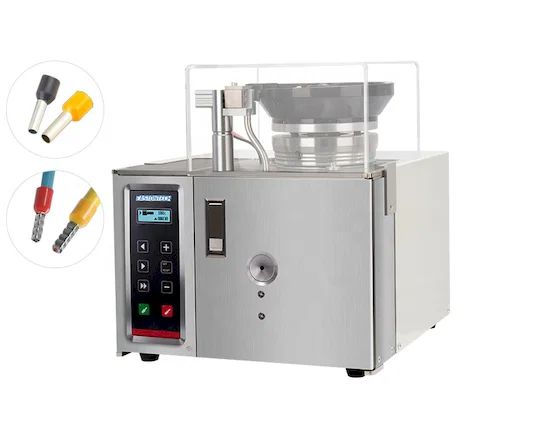

Máquina Semiautomática de Descascar e Crimpar Fios Pré-Isolados WPM-5-40

Name: Máquina Semiautomática de Descascar e Crimpar Fios Pré-Is...
Brand: JINGWEI
SKU: WPM-5-40
Availability: InStock
Rating: 5 (1 reviews)

Máquina de friso terminal semiautomática da virola/tira do fio e máquina do friso para a Pre-isolação, máquina de friso terminal da Pre-isolação do tubo maioria, máquina de friso terminal da Pre-isolação do tubo

Título: Aumente a produtividade com o WPM-5-40: Sua máquina de crimpagem de tiras de fios semiautomática Premier para terminais de ponteira

Introdução:

No ambiente de fabricação acelerado de hoje, eficiência e precisão são primordiais. A máquina de crimpagem de terminal de virola semiautomática WPM-5-40 / tira de fio e máquina de crimpagem foi projetada para elevar suas capacidades de processamento de fios, oferecendo uma solução robusta e confiável para crimpagem de terminal de pré-isolamento de tubo a granel e crimpagem de terminal de pré-isolamento de tubo. Esta avançada máquina de crimpagem de tiras de fios foi projetada para produção de alto volume, oferecendo desempenho excepcional e qualidade consistente para todas as suas aplicações de terminais do tipo tubo.

Principais recursos e benefícios:

Crimpagem de alta velocidade para maior rendimento: Obtenha uma produção rápida com um tempo de ciclo de apenas 2,5 segundos. O WPM-5-40 aumenta significativamente sua produção, permitindo que você atenda aos exigentes cronogramas de produção com facilidade.
Crimpagem quadrilátera precisa e consistente: Garanta conexões elétricas seguras e confiáveis com a forma de crimpagem quadrilátera da máquina. Isso garante condutividade ideal e desempenho duradouro para seus conjuntos de fios.
Compatibilidade de fio versátil: Processe uma ampla variedade de fios BVR, incluindo 0,5, 0,75, 1,0, 1,5, 2,5 e 4,0 milímetros quadrados. Essa versatilidade torna o WPM-5-40 adaptável a várias necessidades de aplicação.
Projetado especificamente para terminais do tipo tubo: Esta máquina se destaca no processamento de terminais do tipo tubo, acomodando comprimentos de isoladores de até 7,5 mm e comprimentos de condutores de até 10 mm.
Operação semiautomática para eficiência ideal: Combinando crimpagem automatizada com substituição e ajustes manuais de componentes, o WPM-5-40 oferece o equilíbrio perfeito entre automação e flexibilidade.
Interface homem-máquina amigável: A interface intuitiva simplifica a operação e o controle, permitindo fácil ajuste e monitoramento do processo de crimpagem.
Modos de operação dupla: Adapte-se a diferentes necessidades de produção com os modos de acionamento automático e de operação manual, proporcionando flexibilidade e controle sobre seu fluxo de trabalho.
Recursos de segurança abrangentes: Mecanismos de segurança integrados, incluindo detecção de presença/ausência de terminal e verificação de porta de segurança, garantem a segurança do operador e minimizam erros durante a operação.
Design compacto e robusto: Com dimensões de 350 mm × 450 mm × 400 mm e um peso de 40 kg, o WPM-5-40 economiza espaço e é facilmente integrado à sua linha de produção, mantendo uma construção robusta para confiabilidade a longo prazo.
Controle Pneumático e Eletrônico: Aproveitando os sistemas de controle pneumático e eletrônico, a máquina oferece uma operação suave, confiável e precisa.

Especificações técnicas:

Característica	Especificação
Modelo	WPM - 5 - 40
Nome do produto	Tubo - tipo Terminal Máquina Automática de Descascar e Crimpar
Foco da palavra-chave	Máquina de crimpagem de tiras de fio, máquina de crimpagem terminal de ponteira semiautomática, máquina de crimpagem terminal de pré-isolamento de tubo a granel, máquina de crimpagem de terminal de pré-isolamento de tubo
Fonte de alimentação	AC220V, 50/60Hz
Fonte de gás	0,6 - 0,8 MPA
Forma de crimpagem	Friso quadrilátero
Capacidade de produção	2,5 segundos por ciclo
Temperatura de operação	10 °C - 25 °C
Umidade de trabalho	30% - 80% RH (umidade relativa)
Peso	40 kg
Dimensões	350 mm × 450 mm × 400 mm
Método de controle	Interface homem-máquina, controle eletrônico, controle pneumático
Modo de operação	Gatilho Automático / Operação Manual
Fios aplicáveis	Fios BVR de 0,5, 0,75, 1,0, 1,5, 2,5, 4,0 mm²
Especificação do terminal	Comprimento do isolador < 7,5 mm, comprimento do condutor < 10 mm
Itens de teste	Detecção de presença/ausência do terminal, verificação da porta de segurança

Applications:

The WPM-5-40 is ideally suited for a wide range of applications requiring high-quality crimping of pipe-type pre-insulation terminals, including:

Automotive wiring harnesses
Electronic component assembly
Industrial control panels
Appliance manufacturing
And more!

Conclusion:

Invest in the WPM-5-40 Semi-automatic Ferrule Terminal Crimping Machine / Wire Strip and Crimp Machine and experience a significant improvement in your wire processing efficiency and product quality. This robust and reliable machine is designed to meet the demands of modern manufacturing, ensuring consistent performance and exceptional results. Contact us today to learn more and request a quote.

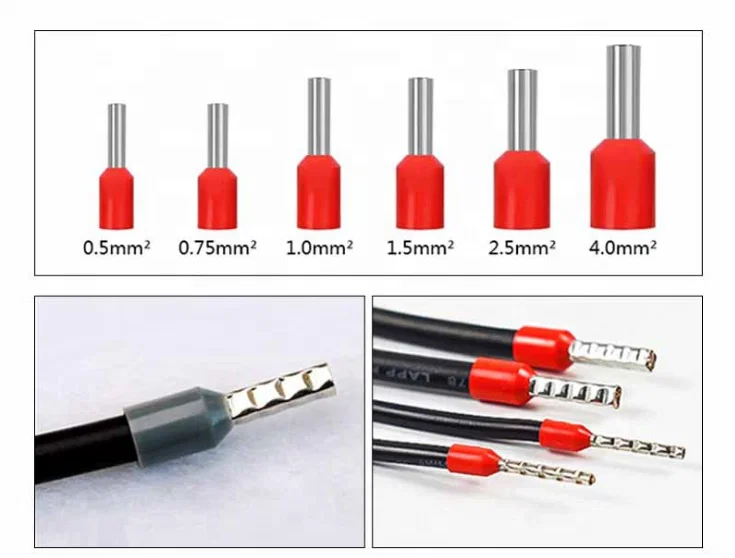

Terminal specification: The length of the terminal insulator is less than 7.5mm, and the length of the conductor is less than 10mm.

Crimping result

Que tipos de terminais a máquina de crimpar e descascar fios semi-automática WPM-5-40 pode processar?

A WPM-5-40 é projetada especificamente para crimpagem de alto volume de terminais pré-isolados, incluindo terminais de compressão e outros conectores isolados. É uma máquina de crimpagem com alimentação por bobina, o que significa que utiliza uma tira contínua ou carretel de terminais para produção eficiente e ininterrupta, tornando-a ideal para a fabricação de chicotes de cabos.

Qual é a velocidade da WPM-5-40 e o que o seu tempo de ciclo de 2,5s significa para a minha produção?

A WPM-5-40 opera com um rápido tempo de ciclo de 2,5 segundos por crimpagem. Essa alta velocidade aumenta significativamente a produtividade em ambientes industriais, permitindo o processamento de grandes volumes de fios com eficiência. Esse ciclo rápido é fundamental para atender a cronogramas de produção exigentes na montagem de chicotes de cabos.

O que é uma 'crimpagem quadrilátera' e quais são os seus benefícios?

Uma crimpagem quadrilátera refere-se ao formato de compressão de quatro lados que a WPM-5-40 aplica ao terminal. Esse projeto cria uma conexão uniforme, estanque e altamente confiável que oferece condutividade elétrica superior e resistência mecânica em comparação com estilos de crimpagem mais simples. Garante desempenho consistente e reduz o risco de falha de conexão nos seus chicotes.

A WPM-5-40 é adequada para uma pequena oficina ou é apenas para produção em larga escala?

Embora projetada para produção industrial de alto volume, a operação semi-automática e o design amigável da WPM-5-40 a tornam uma ferramenta poderosa de produtividade para qualquer operação que necessite de crimpagens consistentes e de alta qualidade. Sua eficiência justifica o investimento para lotes de médio a grande porte, mas pode ser superdimensionada para uso ocasional de volume muito baixo.

Que funções de processamento de fios esta máquina realiza além da crimpagem?

Como uma máquina abrangente de processamento de fios, a WPM-5-40 realiza tanto o descascamento quanto a crimpagem de fios em um ciclo semi-automático integrado. Um operador alimenta o fio, e a máquina remove automaticamente a isolação no comprimento necessário e, em seguida, crimpa o terminal pré-isolado no condutor, otimizando todo o processo de terminação.
