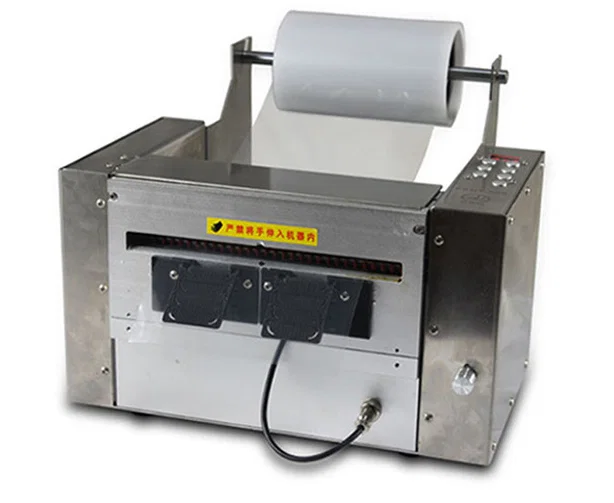

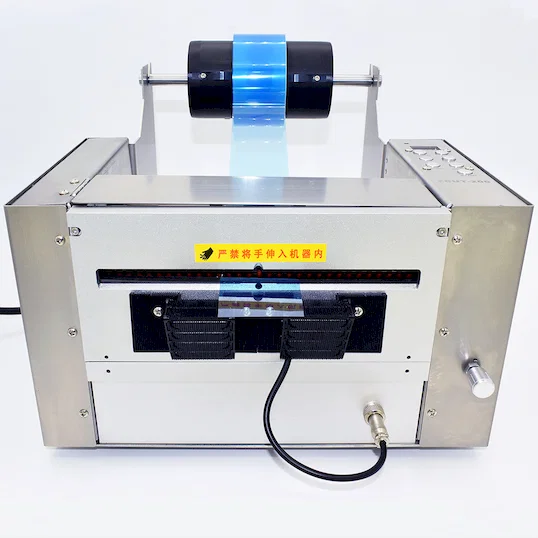

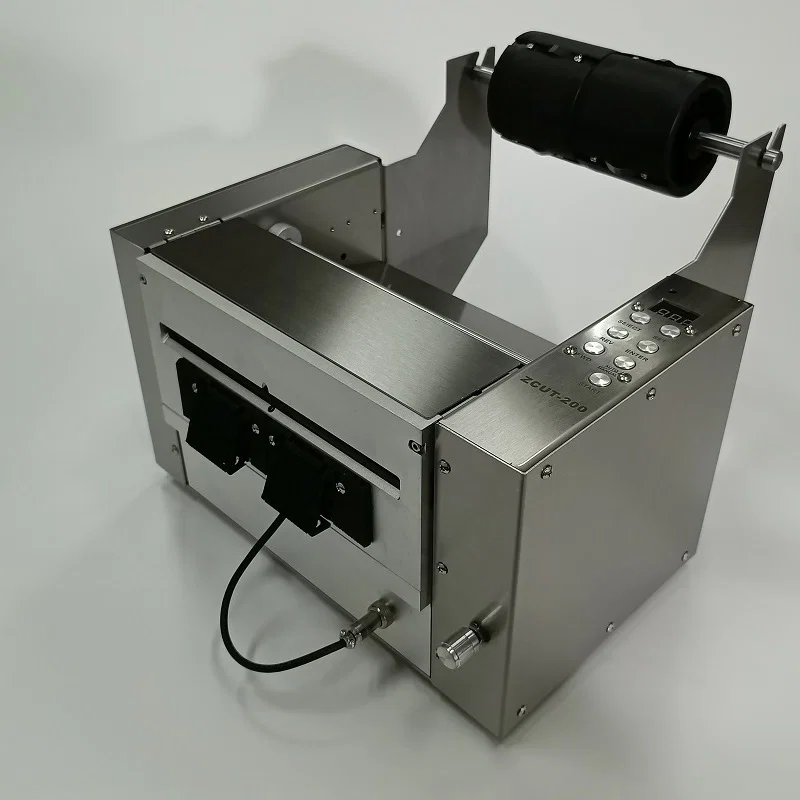

O ZCUT-200 é um cortador elétrico de 200 mm de largura para rolos de fita, filme e outros materiais em rolo, montado em carcaça de aço inoxidável para operação contínua. Um motor de passo aciona o avanço, um sensor fotoelétrico verifica o material na linha de corte e o comprimento é inserido em um display digital de LED.
A garganta larga permite a passagem de um rolo de 200 mm inteiro, de modo que filme de proteção ou folha não precisam ser cortados em tiras antes do uso. Como o sensor fotoelétrico lê o material em vez de contar passos do motor, a lâmina cicla no ponto detectado e o corte permanece registrado à medida que o diâmetro do rolo diminui. Materiais adesivos e não adesivos percorrem o mesmo caminho de avanço.
É a máquina de formato largo do grupo de fitas e a única especificada para trabalho contínuo de 24 horas. O ZCUT-9 aceita dois rolos padrão com faixa de comprimento de 5–999 mm, mas não uma bobina de 200 mm; o M-1000 para em 50 mm de largura, e o RT-3700 corta apenas tiras de 15–70 mm.
Principais características
1. Largura máxima de material de 200 mm em uma única passagem, para filme de proteção, folha e fita larga de tecido.
2. Avanço por motor de passo com comprimento ajustado em display digital de LED, para que os ajustes se repitam sem batentes mecânicos que se deslocam.
3. Sensor fotoelétrico detecta o material na linha de corte, para que a lâmina acompanhe intervalos impressos ou zonas sem cola em vez de uma contagem fixa.

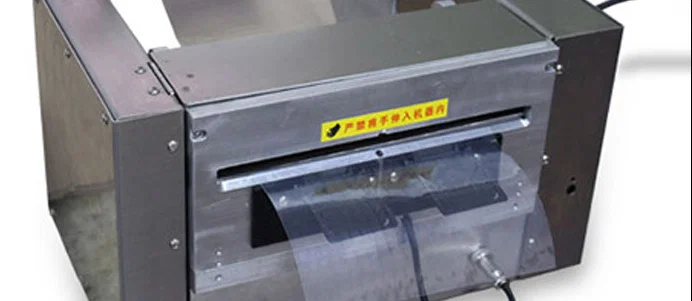

4. Carcaça de aço inoxidável sobre quadro quadrado aparafusado, com a lâmina posicionada atrás de uma barra de proteção fixa na saída.
5. Especificado para operação contínua de 24 horas, acompanhando linhas de chicotes em dois e três turnos.
6. Trabalha com rolos adesivos e não adesivos, de fita adesiva a papel protetor e folha, em um único caminho de avanço.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | ZCUT-200 |
|---|
| Tipo de máquina | Cortador e dispensador elétrico industrial de fita |
|---|
| Largura máxima de fita | 200 mm |
|---|
| Visor | Display digital de LED |
|---|
| Modo de operação | Automático |
|---|
| Compatibilidade de fita | Todos os tipos de fita adesiva e não adesiva |
|---|
| Detecção | Sensor fotoelétrico para detecção de cola |
|---|
| Motor | Motor de passo |
|---|
| Material da carcaça | Carcaça de aço inoxidável |
|---|
| Regime de trabalho | 24 horas de trabalho contínuo |
|---|
Aplicações
— Filme de proteção: corte no comprimento de filme para tela e superfície antes da laminação.
— Folha de cobre e de alumínio: tiras para blindagem e isolamento de barramento em quadros de manobra.
— Chicotes: fita larga de tecido e de feltro para enrolamento de ramais principais em chicotes grandes.
— Embalagem: fita larga de caixa e de cintagem cortada sob medida na estação de embalagem.
— Conversão de isolantes: papel protetor e folha dupla face cortados no comprimento de bancada.
