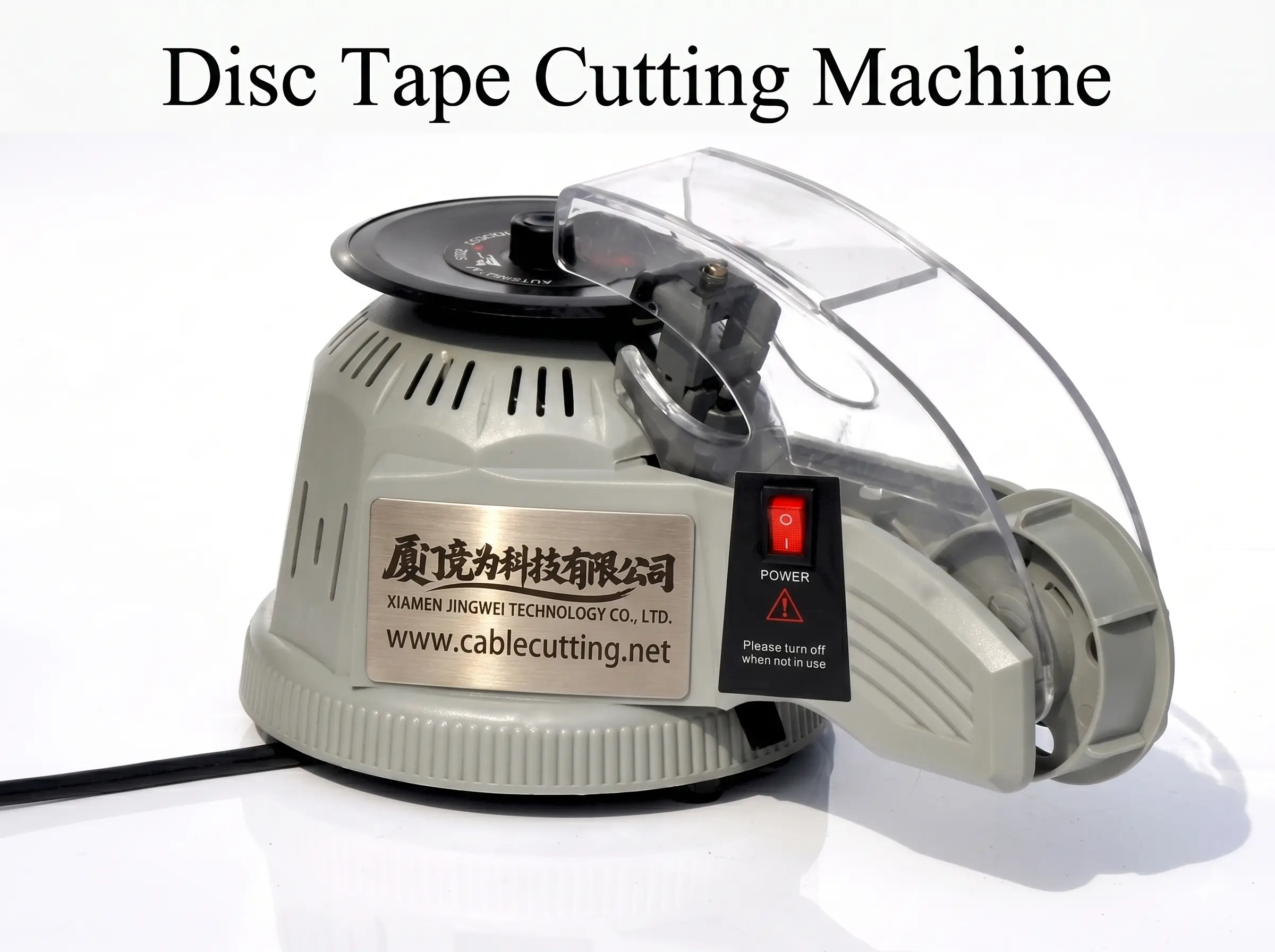

O ZCUT-2 corta fita em tiras de 13 a 59 mm de comprimento e 3 a 25 mm de largura a partir de rolos de até 130 mm de diâmetro. É uma máquina de prato giratório com corpo de ABS, dimensionada para uma bancada de chicotes em que o operador precisa de uma tira curta por vez.
As tiras curtas são a parte difícil da aplicação manual de fita: um dispensador ajustado para trechos longos não segura uma tira de 20 mm, e a fita rasgada à mão deixa a extremidade desfiada, que não se acomoda sobre um ramal do chicote. No ZCUT-2, a fita é conduzida em um disco giratório até um ponto de corte fixo, e o disco graduado define quanto material é avançado antes do corte. A tira é apresentada na parte frontal do cabeçote, sob uma proteção transparente.
O ZCUT-8 compartilha a largura de 3–25 mm, mas é um dispensador eletrônico de mesa com faixa de 10–60 mm e motor de 25 W, e o RT-3700 chega a 15–70 mm com capacidade de rolo de 160 mm. O ZCUT-2 difere pelo formato, não pelo tamanho: disco mecânico, limite de rolo de 130 mm, sem teclado e corpo de 130 x 165 x 170 mm que se encaixa entre dispositivos na prancheta de chicotes.
Principais características
1. Comprimento de corte de 13–59 mm e largura de 3–25 mm cobrem o enrolamento de ramais, o acabamento de pontas e tiras curtas de transposição em um chicote.
2. O disco giratório conduz a fita até um ponto de corte fixo, e o disco graduado define o comprimento de avanço antes de cada corte, sem digitação em teclado.
3. Diâmetro máximo de rolo de 130 mm aceita rolos pequenos padrão no cubo lateral sem adaptador.
4. Corpo de ABS com 130 mm (L) x 165 mm (A) x 170 mm (P), operando em tomada de bancada AC 110 V/60 Hz ou 220 V/50 Hz.
5. Proteção transparente cobre o cabeçote de corte, com a tira cortada saindo na borda frontal para retirada.
6. Trabalha com filme de proteção, fita transparente, fita térmica e fita de papel texturizado, e o caminho da fita permanece aberto na parte superior para carregar um novo rolo.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | ZCUT-2 |
|---|
| Tipo de máquina | Cortador automático de fita com prato (disco) giratório |
|---|
| Comprimento de corte | 13-59 mm |
|---|
| Largura de corte | 3-25 mm |
|---|
| Diâmetro máximo da fita | 130 mm |
|---|
| Material do corpo | ABS |
|---|
| Alimentação | AC 110 V 60 Hz / 220 V 50 Hz |
|---|
| Dimensões | 130 mm (L) x 165 mm (A) x 170 mm (P) |
|---|
| Tipos de fita | Filme de proteção, fita transparente, fita térmica, fita de papel texturizado (4 tipos) |
|---|
Aplicações
— Fabricação de chicotes: tiras de poliéster e fita térmica para enrolar ramais, bifurcações e extremidades de conectores.
— Bobinagem de bobinas e transformadores: tiras de filme de proteção como isolamento entre camadas de enrolamento.
— Acabamento de pontas de fio: tiras de fita de papel texturizado para mascarar pontas antes de encapsulamento ou revestimento.
— Montagem de eletrodomésticos e painéis de comando: tiras de fita transparente para fixar fiação e etiquetas dentro de invólucros.
— Embalagem de peças pequenas: tiras curtas de fita transparente para fechar sacos e bandejas na bancada.
