O WPM-500N é um testador manual horizontal de força de mola para medição de tração e compressão até 500 N, com curso efetivo de 150 mm e velocidade de ensaio de 25 a 500 mm/min. A estrutura mede 470 x 220 x 225 mm, pesa 35 kg e opera em AC220V monofásico.
Um medidor manual de empurrar e puxar depende da regularidade com que o operador puxa, e a leitura de pico varia entre operadores. Aqui o corpo de prova é fixado nas duas extremidades em uma mesa horizontal com fuso e o carro avança em velocidade definida, enquanto o medidor digital registra o valor no momento da ruptura ou em uma deflexão definida. Como o eixo é horizontal, molas longas e conjuntos de cabos ficam apoiados na mesa em vez de pendurados em um gancho, sem acrescentar o próprio peso à leitura.
A estrutura de 500 N cobre a maioria dos ensaios de molas, terminais e contatos; a mesma bancada está disponível com medidor de 1000 N e curso de 280 mm para conjuntos mais pesados. É o único instrumento de medição deste grupo, pois as outras nove máquinas dispensam, cortam ou descascam.
Principais características
1. Faixa de força de 0–500 N, com versão de 1000 N disponível na mesma estrutura para ensaios de tração mais pesados.
2. Velocidade de ensaio ajustável de 25 a 500 mm/min, lenta o suficiente para ler o pico em uma mola que rompe de forma abrupta.
3. Curso efetivo de 150 mm, ampliável para 280 mm em molas de tração longas e conjuntos de cabos.

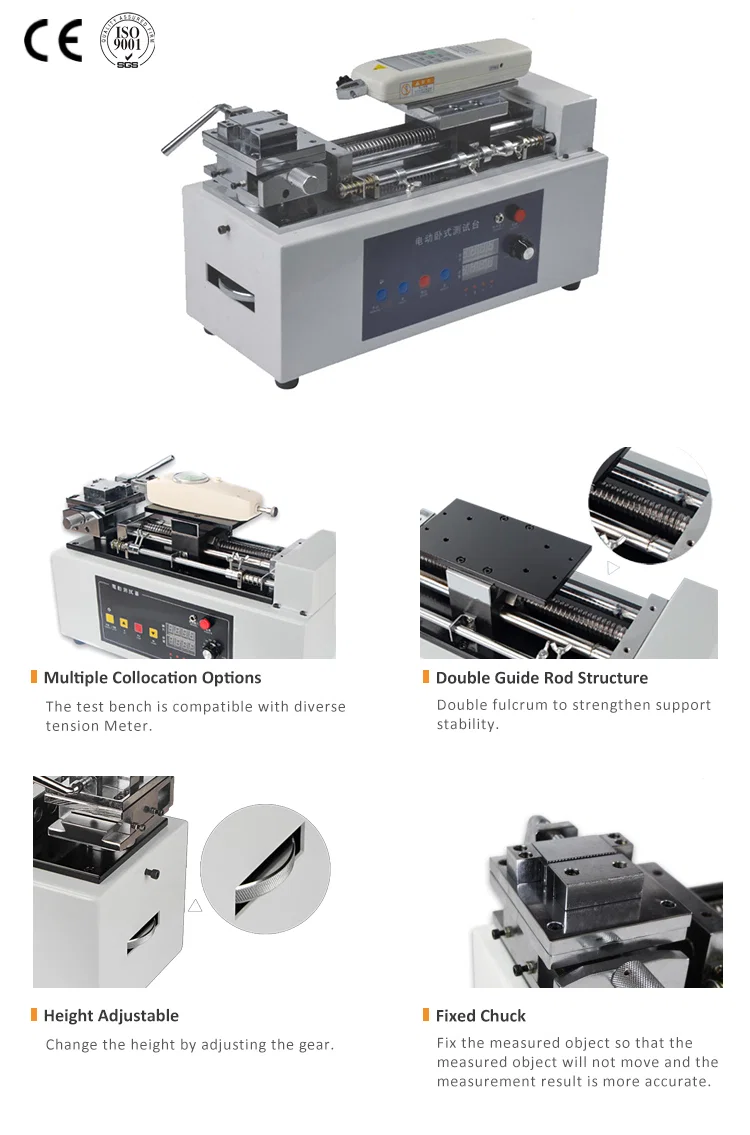

4. Leiaute horizontal com dois blocos de fixação em mesa de fuso, para que corpos de prova longos sejam apoiados ao longo do comprimento em vez de ficarem pendurados.
5. Dois mostradores digitais: cabeça de medição de 4 dígitos no carro móvel e display duplo de 4 dígitos no painel, para que o operador e um segundo observador leiam o mesmo ensaio.
6. Estrutura fundida de 35 kg sobre base de 470 x 220 x 225 mm permanece no lugar na bancada sem fixação por parafusos.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-500N |
|---|
| Tipo de máquina | Bancada manual horizontal de ensaio de força de mola |
|---|
| Faixa de força | 0–500 N (1000 N personalizável) |
|---|
| Curso efetivo | 150 mm (280 mm personalizável) |
|---|
| Velocidade de ensaio | 25–500 mm/min |
|---|
| Tensão de operação | AC220V |
|---|
| Dimensões | 470 x 220 x 225 mm |
|---|
| Peso | 35 kg |
|---|
| Leitura | Medidor digital de força de 4 dígitos e display duplo de 4 dígitos no painel |
|---|
Aplicações
— Fabricação de molas: carga em deflexão definida para molas de compressão e tração.
— Fábricas de chicotes: força de arranque em terminais crimpados, emendas e contatos de conectores.
— Fios e cabos: resistência à tração de condutores finos e retenção do isolamento na crimpagem.
— Controle de qualidade de conectores: força de inserção e de extração em carcaças pequenas e travas.
— Inspeção de recebimento: força de clipes, travas e retenção em componentes plásticos moldados.
