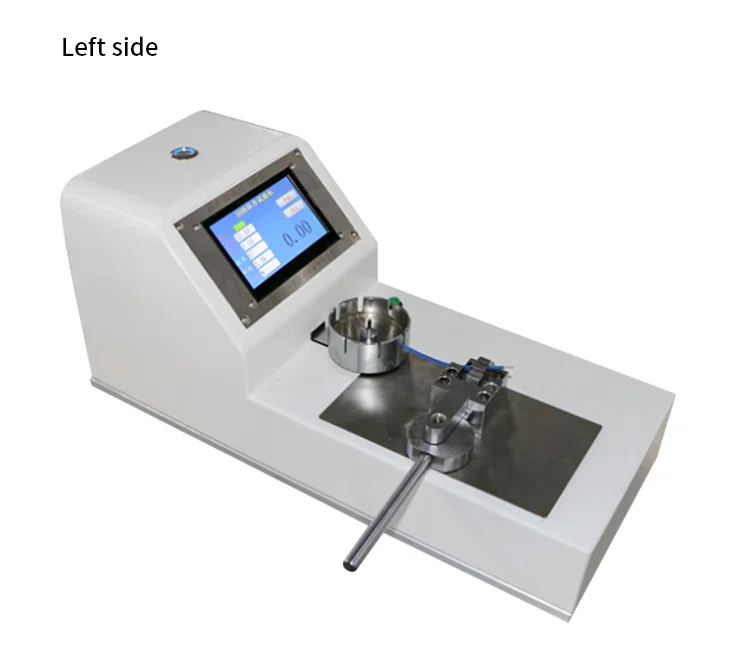

A TF-52 é um testador de tração de bancada para a força de arrancamento de terminais crimpados, pinos de conector e chicotes acabados. Um sensor de tração de 0-50 kg suporta a carga e o LCD retém o valor de pico, de modo que o resultado permanece na tela após o terminal se soltar. É usada em inspeção de recebimento, aprovação de primeira peça e auditoria de rotina de chicotes, de cabos de sinal a terminais de chicotes de potência.
Um dinamômetro de mola lido manualmente fornece um número diferente para cada operador: a velocidade de tração varia e o ponteiro recua no instante em que a junção cede. A TF-52 fixa o fio em uma garra tipo came, aplica a carga eletricamente e congela o pico no visor. O retorno automático a zero e o curso de retorno automático liberam o dispositivo após cada ensaio, de modo que um lote roda peça após peça sem reajuste manual do instrumento.
Em comparação com um dinamômetro de ponteiro, que mostra apenas a força instantânea, a TF-52 mantém o pico e retorna o carro sozinha, o que permite que um único operador execute o ensaio sem uma segunda pessoa observando o ponteiro. A garra tipo came recebe o fio diretamente, sem o sapato de corpo de prova exigido por uma máquina de tração de bancada para amostras tipo haltere, e a placa porta-terminais de troca rápida cobre diferentes famílias de terminais na mesma base.
Principais características
1. Sensor de tração de 0-50 kg (500 N); o cabeçalho do visor indica 500 N e a leitura traz duas casas decimais
2. Retenção de pico no LCD mantém a força máxima visível após a ruptura do corpo de prova
3. Garra de fio tipo came fixa o condutor ou a isolação sem sapato específico por terminal
4. Retorno automático a zero e curso de retorno automático após cada ensaio
5. Placa porta-terminais de troca rápida alterna entre famílias de terminais sem reajustar o sensor
6. Um único botão verde inicia a tração; o ciclo para na ruptura e mantém o pico na tela

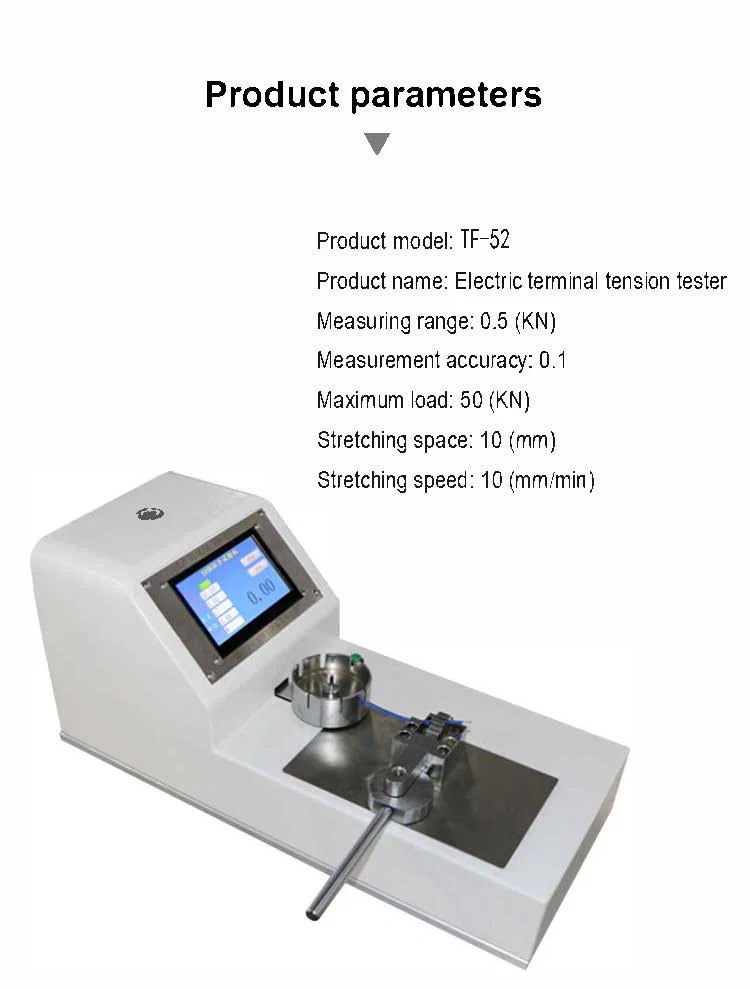

Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | TF-52 |
|---|
| Tipo de máquina | Testador elétrico de tração de terminais |
|---|
| Faixa do sensor de tração | 0-50 kg (500 N) |
|---|
| Visor | LCD, retenção de valor de pico |
|---|
| Leitura | Duas casas decimais, 0,00 em repouso |
|---|
| Fixação | Garra de fio tipo came |
|---|
| Placa de terminais | Placa porta-terminais de troca rápida |
|---|
| Retorno | Retorno automático a zero, retorno automático após o ensaio |
|---|
| Sentido do ensaio | Tração vertical, estrutura de bancada |
|---|
| Aplicação | Força de arrancamento de chicotes e terminais |
|---|
Aplicações
— Fábricas de chicotes automotivos - ensaio de arrancamento em terminais de olhal e de garfo após a prensa de crimpagem
— Linhas de chicotes de eletrodomésticos - verificação de retenção em terminais Faston e de lâmina antes da montagem do chicote
— Fabricantes de conectores - ensaio de retenção de pinos em contatos de plugue e de tomada
— Laboratórios de controle de qualidade de montagem de cabos - primeira peça e amostragem de lote em juntas de terminais
— Plantas de EMS em eletrônica - verificação de recebimento em cabos crimpados comprados
