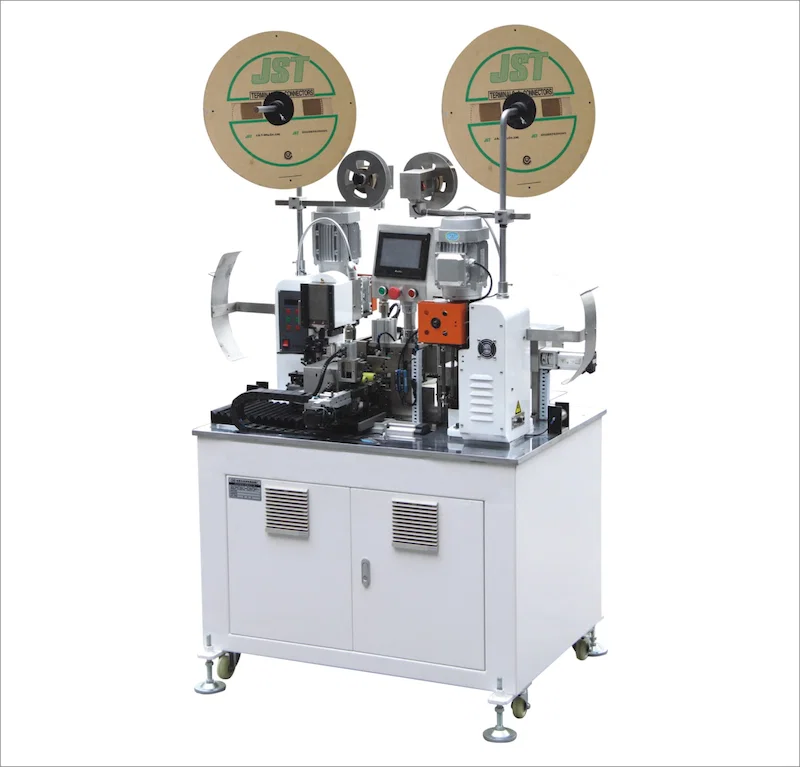

Crimpagem Automática de Cabo Plano em Dupla Ponta WPM-SP20

Detailed description

Máquina de friso do cabo liso, máquina de friso do cabo de fita, Máquina de crimpagem de cabo de fita de cabeça dupla

Características

1: Esta máquina adota o sistema de controle japonês Panasonic e o servo Panasonic para obter precisão, alta eficiência e estabilidade.

2: Ajuste pelo controle da tela táctil, incluindo a linha comprimento, o comprimento descascando, a posição terminal, etc., todo o tela táctil

Ajustes; Todo o processo de operação será visto rapidamente e vários dispositivos podem ser operados por uma pessoa.

3: Função do produto: terminal de friso da Dobro-extremidade; Aplicado ao cabo, o fio eletrônico pode ser processado neste dispositivo, sem a necessidade de substituir acessórios, apenas pequenos ajustes podem ser feitos, obter uma máquina multiuso e reduzir o investimento em equipamentos.

4: Modelo de terminal aplicável, PH, XH, ZH, SCN, SM, VH, DuPont e outro crimpagem terminal contínua.

5: Boa estabilidade, o uso de eixo excêntrico, pressão terminal equilibrada, prensagem pura, alto rendimento, estrutura de transmissão de came,

O movimento de ramificação de controle é estável e rápido.

6: Alta eficiência, a velocidade de prensagem pode chegar a 22000pcs H (máx.), e a máquina pode trabalhar 24 horas.

7: Função especial:

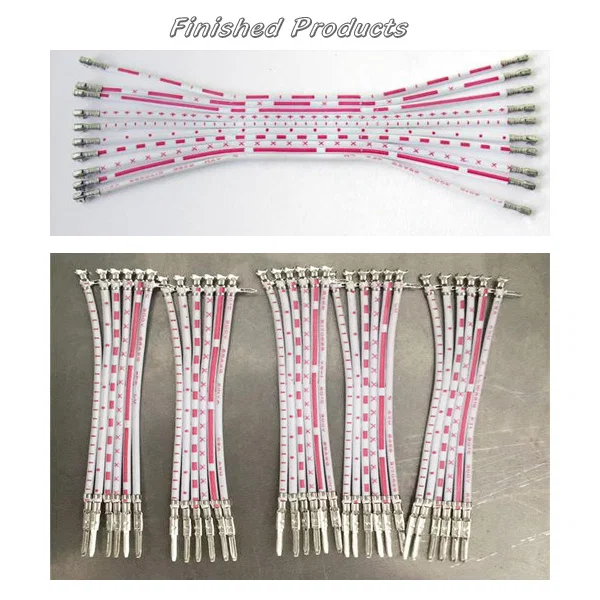

(1) o cabo de 2 pinos pode produzir 5 peças ao mesmo tempo.

(2) As extremidades A e B são separadas por extremidades de pressão positiva e negativa, e a curvatura pode ser metade ou totalmente descascada.

(3) Crimpagem de direção, crimpagem de duas extremidades, crimpagem de extremidade única, crimpagem de intervalo, crimpagem positiva e negativa, etc.

8: Comissionamento: O comissionamento é simples, com servocontrole total de entrega de fio, comprimento do ramo, corte e decapagem.

Especificação

Valor do item

Lugar de origem: China

Uso: Corte, Decapagem, Crimpagem

Garantia 1 ano

Eficiência 22000pcs / h (20 pinos)

Comprimento de corte 55-850mm personalizado

Comprimento de decapagem Lado A 0-7mm, Lado B 0-9mm

Fio aplicável do cabo OD 0.8-2.0mm

Largura máxima do cabo 20mm

Pino máximo do cabo 20 pinos

Diâmetro do fio 28-18AWG cabo de fita, fio único

Força de crimpagem 1.5T / 2T personalizada

O principal ponto de venda é a alimentação, divisão, corte e decapagem do controle do servo motor.

Tamanho da máquina L1800 * W1400 * H1550mm

Peso líquido 450KG

Tensão AC220V 50HZ

Potência 4kw

Fonte de ar 0.4-0.6MPa

Espaço de instalação 2000 * 3000mm

Nível do ambiente de trabalho e solo forte, nível e solo forte, nível seco e solo forte, nível e solo forte, nível seco e solo forte, nível e solo forte, nível seco e solo forte, nível e solo forte, seco, sem luz solar direta
