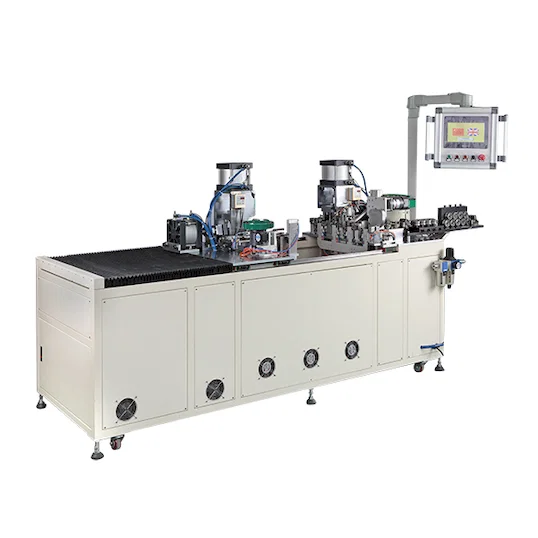

A WPM-155 é uma célula automática de brasagem por alta frequência para peças de cobre. Um braço robótico retira a peça da alimentação, apresenta-a ao cabeçote de brasagem e libera-a no lado de descarga em um ciclo de 8 segundos, com fonte de brasagem de 20 kW atuando na junta. Dois alimentadores vibratórios de tigela na base da máquina fornecem os componentes de união, e o cabeçote de brasagem é montado em um carro vertical acima da mesa de trabalho.
A brasagem manual de terminais de cobre depende de quanto tempo o operador mantém o maçarico e de quanto arame é alimentado, o que aparece como juntas frias ou isolamento queimado no fim do turno. A WPM-155 fixa a sequência: a peça é fixada, o cabeçote de indução desce até uma altura definida, o arame de brasagem é alimentado e a junta é mantida até o metal de adição fluir antes de a peça indexar para a saída. A pressão de ar é regulada entre 0,5 e 1,0 MPa, e o transformador de brasagem é resfriado a água a 0,2 MPa com temperatura de entrada abaixo de 40 graus C.
Em comparação com as unidades manuais de indução WPM-15-80AB, a WPM-155 troca portabilidade por repetibilidade: posição da bobina, permanência e alimentação de arame são definidas uma vez e repetidas a 8 segundos por peça. É uma célula de piso - a máquina mede 2100 x 900 x 2100 mm e exige 5020 x 2100 mm de área para os alimentadores e o acesso do operador -, adequada a uma linha dedicada e não a trabalho de oficina.
Principais características
1. Ciclo de 8 segundos por peça, definido pela máquina e não pelo ritmo do operador.
2. Fonte de brasagem de 20 kW, com máquina principal de 1,5 kW contínuos e 3,4 kW máximos.
3. Braço robótico executa carga, posição de brasagem e descarga, de modo que o operador apenas abastece o dispositivo.
4. Dois alimentadores vibratórios de tigela na placa de base apresentam os componentes de união à posição de coleta.
5. Cabeçote de brasagem resfriado a água: pressão hidráulica de resfriamento de 0,2 MPa e temperatura de entrada abaixo de 40 graus C.
6. Funciona em AC220V/50Hz com ar de oficina de 0,5-1,0 MPa; máquina de 2100 x 900 x 2100 mm e área total de 5020 x 2100 mm.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-155 |
|---|
| Tensão | AC220V / 50Hz |
|---|
| Velocidade | 8 segundos/peça |
|---|
| Potência máxima (máquina principal) | 3,4 kW |
|---|
| Potência (máquina principal) | 1,5 kW |
|---|
| Potência máxima (máquina de brasagem) | 20 kW |
|---|
| Pressão de ar | 0,5-1,0 MPa |
|---|
| Pressão hidráulica de resfriamento | 0,2 MPa |
|---|
| Temperatura de entrada | abaixo de 40 graus C |
|---|
| Dimensões | 2100 x 900 x 2100 mm |
|---|
| Área ocupada | 5020 x 2100 mm |
|---|

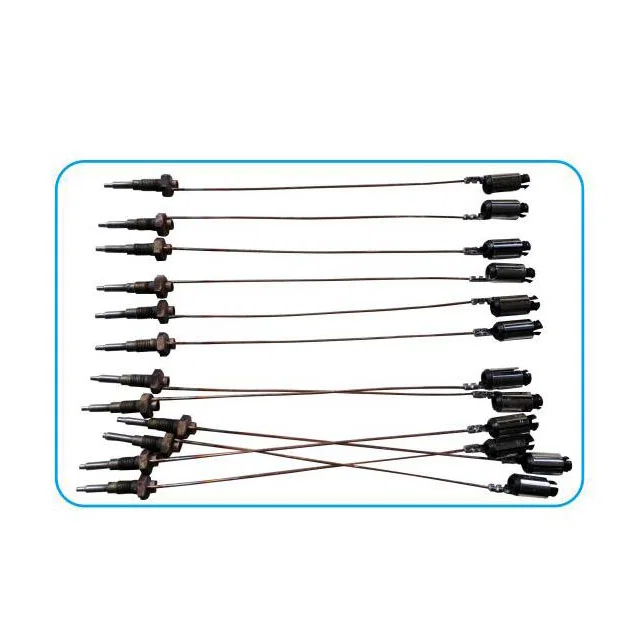

Aplicações
— Chicotes de cabos: brasagem de fio de cobre em terminais de anel e de garfo antes da colocação de manga isolante.
— Fiação de eletrodomésticos: brasagem de condutores de cobre trançado em terminais de latão de resistências e interruptores.
— Quadros de manobra e contatores: união de trança de cobre a pastilhas de contato com aporte de calor fixo.
— Chicotes automotivos: brasagem de terminais de cabo de bateria e fitas de terra em volume.
— Conjuntos de tubo de cobre: brasagem de conexões de tubo de pequeno diâmetro onde a chama recozeria a peça inteira.
