O WPM-15-80AB é um sistema de aquecimento por indução de alta frequência do tipo split, usado para brasagem de tubo de cobre, solda de segmentos em lâminas de diamante e tratamento térmico localizado, como a têmpera de eixos. É construído como família e não como unidade única: seis modelos vão de 15 kW a 80 kW de potência máxima, com corrente máxima de entrada de 30 A a 70 A e corrente de saída de 200-600 A até 400-3200 A.
A brasagem a chama e o aquecimento em forno aquecem o conjunto inteiro, o que deforma tubo de cobre fino, amolece juntas vizinhas e alonga o ciclo. O aquecimento por indução gera o calor na própria face da junta, de modo que o metal de adição flui onde a bobina é apontada e o metal ao redor permanece abaixo da faixa de revenimento. A bobina é resfriada a água por conexões no painel frontal inferior, e o transformador de saída é separado do gabinete de potência para que a bobina possa ser levada à peça à mão em conjuntos grandes ou fixos.
A seleção segue a massa da junta, e não o maior número da placa. Os modelos de 15 kW e 25 kW atendem conexões pequenas de cobre e tubo de parede fina; 30 kW e 40 kW cobrem válvulas maiores, coletores de tubulação e brasagem de segmento de diamante; 60 kW e 80 kW são para seções pesadas e para têmpera, em que a profundidade aquecida precisa ser atingida rapidamente. Os modelos de 30 kW ou mais são oferecidos apenas na configuração AB, enquanto 15 kW e 25 kW existem em A e AB.
Principais características
1. Seis potências - 15, 25, 30, 40, 60 e 80 kW - com correntes máximas de entrada correspondentes de 30, 28, 35, 45, 55 e 70 A.
2. Corrente de saída de 200-600 A no modelo de 15 kW até 400-3200 A no de 80 kW, em faixas de 200-1200 A, 400-1500 A, 400-1800 A e 400-2400 A.

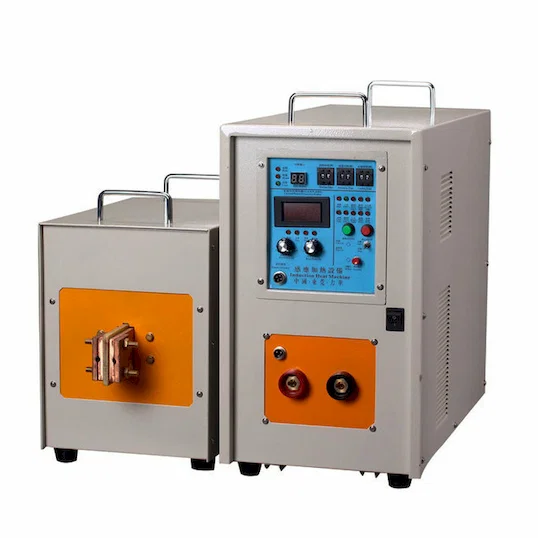

3. Construção split: um gabinete fixo de potência e comando alimenta um transformador de saída separado, de modo que a bobina é levada à mão até a junta em vez de a peça ser trazida a um dispositivo fixo.
4. Bobina de indução de cobre resfriada a água, com conexões de entrada e saída de refrigerante no painel frontal, permitindo ciclos repetidos de brasagem sem superaquecimento da bobina.
5. O painel frontal traz leitura digital, ajuste por roda dentada de dois dígitos, dois potenciômetros e três lâmpadas de estado, de modo que potência e tempo de aquecimento são ajustados na máquina e não em controlador externo.
6. A saída é feita por terminais de barra de cobre com elos de ligação, o que permite montar bobinas de formatos diferentes para geometrias de junta diferentes.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo (série) | WPM-15A/AB, WPM-25A/AB, WPM-30AB, WPM-40AB, WPM-60AB, WPM-80AB |
|---|
| Tamanho da série | 6 potências de 15 kW a 80 kW |
|---|
| Configuração | A e AB para 15 kW e 25 kW; somente AB para 30, 40, 60 e 80 kW |
|---|
| Potência máxima de saída | 15 kW / 25 kW / 30 kW / 40 kW / 60 kW / 80 kW |
|---|
| Corrente máxima de entrada | 30 A / 28 A / 35 A / 45 A / 55 A / 70 A |
|---|
| Corrente de saída | 200-600 A / 200-1200 A / 400-1500 A / 400-1800 A / 400-2400 A / 400-3200 A |
|---|
| Tipo de máquina | Tipo split: gabinete de potência e comando mais transformador de saída manual separado |
|---|
| Resfriamento | Bobina de indução resfriada a água, entradas e saídas no painel frontal |
|---|
| Painel de controle | Display digital, ajuste por roda dentada de 2 dígitos, 2 potenciômetros, 3 lâmpadas de estado |
|---|
| Conexão de saída | Terminais de barra de cobre com elos de ligação |
|---|
Resumo da linha de modelos
Seis unidades de brasagem por indução compartilham o mesmo temporizador de aquecimento, manutenção e resfriamento de 1–99 s, enquanto a potência de saída sobe de 15 kW a 80 kW. Corrente de saída e tamanho do gabinete crescem passo a passo com o modelo.
| Parâmetro | WPM-15A/AB | WPM-25A/AB | WPM-30AB | WPM-40AB | WPM-60AB | WPM-80AB |
|---|
| Potência máxima de saída | 15 kW | 25 kW | 30 kW | 40 kW | 60 kW | 80 kW |
|---|
| Corrente máxima de entrada | 30 A | 28 A | 35 A | 45 A | 55 A | 70 A |
|---|
| Corrente de saída | 200–600 A | 200–1200 A | 400–1500 A | 400–1800 A | 400–2400 A | 400–3200 A |
|---|
| Frequência de saída | 30–100 kHz | 30–80 kHz |
|---|
| Tensão de entrada | 220 VAC monofásico, 50/60 Hz | 380 VAC trifásico, 50/60 Hz |
|---|
| Temporizador de aquecimento / manutenção / resfriamento | 1–99 s |
|---|
| Temperatura da água de resfriamento | — |
|---|
| Dimensões (C×L×A) – gerador | 550 × 220 × 470 mm | 560 × 220 × 505 mm | 600 × 255 × 540 mm | 600 × 255 × 540 mm | 610 × 280 × 540 mm | 785 × 375 × 590 mm |
|---|
| Dimensões (C×L×A) – transformador | 320 × 220 × 350 mm | 320 × 220 × 350 mm | 450 × 255 × 390 mm | 450 × 255 × 420 mm | 510 × 255 × 420 mm | 670 × 420 × 500 mm |
|---|
| Peso líquido – gerador | 15 kg | 30 kg | 35 kg | 36 kg | 37 kg | 54 kg |
|---|
| Peso líquido – transformador | 12 kg | 14,5 kg | 30 kg | 35 kg | 36 kg | — |
|---|
Aplicações
— Climatização e refrigeração: brasagem de juntas tubo-conexão de cobre em linhas de sistemas split e coletores de serpentina.
— Ferramentas de diamante: brasagem de segmentos em lâminas diamantadas e brocas copo, com o calor restrito à junta segmento-aço.
— Têmpera de eixos e engrenagens: têmpera superficial de eixos pequenos, pinos e dentes de engrenagem após a usinagem.
— Montagem de válvulas de latão e cobre: brasagem de tampas, bocais e insertos roscados em corpos de válvula.
— Motores elétricos e quadros de manobra: brasagem de terminais de cobre e juntas de barramento onde chama aberta não é viável.
