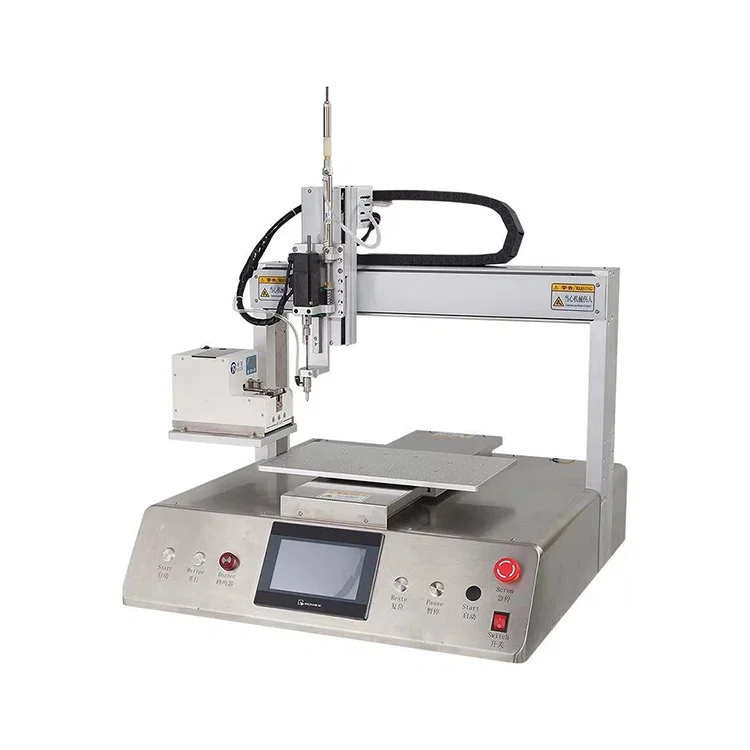

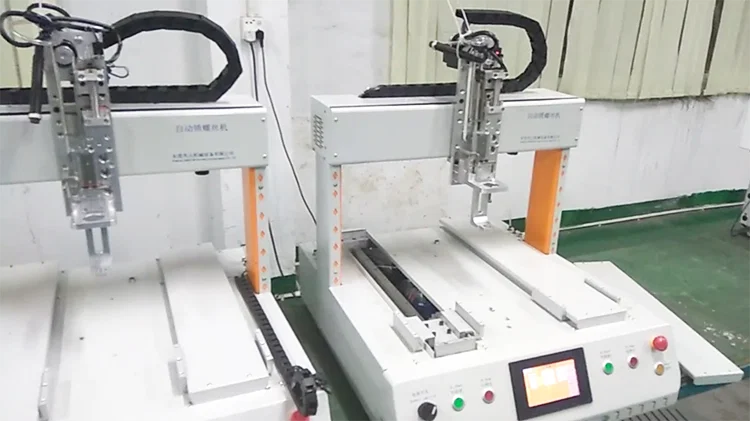

A WPM-4220-2Z é uma máquina automática de travar parafusos de mesa, com curso de 200 mm em X, 420 mm em Y1/Y2 e 135 mm em Z, apertando um parafuso por ciclo em 1 a 1,5 segundos. É usada em brinquedos, pequenos eletrodomésticos e montagens eletrônicas em que os parafusos são pequenos e as posições se repetem.
Apertar parafusos pequenos à mão em bossas plásticas provoca rosca cruzada: o parafuso entra inclinado, a rosca abre um segundo caminho e a bossa racha. Na WPM-4220-2Z o parafuso é mantido por vácuo na ponta da ferramenta, de modo que permanece em esquadro com o furo até a rosca engatar, e o curso Z é definido no programa e não pela mão do operador. A repetibilidade é de ±0,03 mm, o que mantém a ferramenta sobre a mesma bossa ao longo de uma produção sem novo ensino.
A WPM-SL5331 é a unidade de pórtico maior, com duas plataformas e tremonha central, e a JW-FD02 é a versão manual, com até 70 parafusos por minuto. A WPM-4220-2Z fica entre elas: máquina de mesa de cabeçote único com 15 programas de 99 pontos cada, entrada por tela sensível ao toque e controle SCM, para famílias de produtos que mudam com frequência e exigem um programa por modelo.
Principais características
1. 1 a 1,5 segundo por parafuso, com captura, transporte e aperto realizados em um único ciclo.
2. Repetibilidade de ±0,03 mm a partir de motor de passo de malha fechada de precisão em todos os eixos.
3. A sucção a vácuo mantém o parafuso na ponta da ferramenta até a rosca engatar, para que parafusos pequenos iniciem em esquadro com o furo.
4. A memória de programas armazena 15 conjuntos de 99 pontos, recuperados pela tela sensível ao toque quando o modelo do produto muda.
5. O envelope de 200 mm (X) por 420 mm (Y1/Y2) por 135 mm (Z) cobre uma carcaça completa de brinquedo ou eletrodoméstico em um programa.
6. Controle SCM e por tela sensível ao toque em alimentação de 220 V 50/60 Hz e ar comprimido de 0,4–0,6 MPa, para operação de 5 a 40 °C e 20 a 90% de umidade relativa.
Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-4220-2Z |
|---|
| Tipo de máquina | Máquina automática de travar parafusos de mesa |
|---|
| Faixa de parafusos | X 200 x Y1 420 / Y2 420 x Z 135 mm |
|---|
| Tempo de aperto | 1-1,5 s/pç |
|---|
| Precisão repetitiva | ±0,03 mm |
|---|
| Registro de programas | 15 conjuntos, 99 pontos por conjunto |
|---|
| Modo de alimentação | Sucção a vácuo |
|---|
| Sistema de controle | SCM e tela sensível ao toque |
|---|
| Sistema de motor | Motor de passo de malha fechada de precisão |
|---|
| Alimentação de entrada | 220 V 50 Hz/60 Hz |
|---|
| Ar de trabalho | 0,4-0,6 MPa |
|---|
| Temperatura / umidade de trabalho | 5-40 °C / 20-90% |
|---|
Aplicações

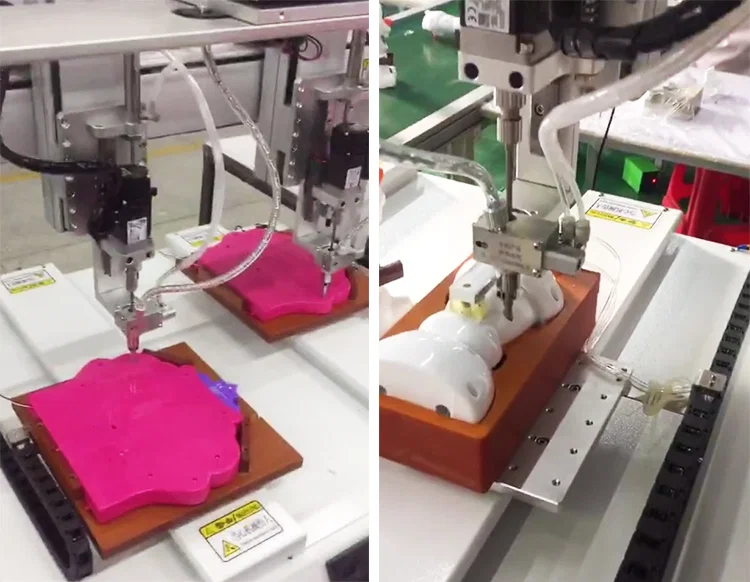

— Montagem de brinquedos: tampas de pilha, suportes de roda e fixações de motor apertados em carcaças de ABS e PP.
— Pequenos eletrodomésticos: suportes internos e espaçadores de placa fixados em chaleiras, ventiladores e máquinas de cozinha.
— Eletrônica de consumo: caixas de alto-falante, réguas de tomada e carcaças de controle remoto montadas com parafusos pequenos.
— Acessórios elétricos: parafusos de terminal e de tampa apertados em interruptores, tomadas e adaptadores.
— Produção em lote de subconjuntos, em que um programa armazenado por modelo é recuperado na troca.
