Alimentador automático de parafusos M1,0-M5,0 WPM-1050H

📅 2025-04-30 👁️ 1,228
  • Modelo do Produto: WPM-1050H

  • Especificações

    Modelo do produto: WPM-1050H
    Especificações aplicáveis: Diâmetro do parafuso M1.0-M5.0, comprimento da rosca inferior a 20 mm
    Eficiência de alimentação: 0,5s/pcs
    Precisão de posicionamento: 0,01 mm
    Consumo de energia: 25W
    Fonte de alimentação: AC220V 50 Hz a 12V
    Peso: 3KG
    Dimensão: 25*15*18 cm
    Temperatura ambiente: -10 graus a 40 graus
  • Solicite um Orçamento

O WPM-1050H é um alimentador automático de parafusos de bancada. Seleciona parafusos de M1,0 a M5,0 de diâmetro com comprimento de rosca inferior a 20 mm e os apresenta um a um em um ponto de coleta fixo, a 0,5 s por peça, a partir de uma unidade de 25 W que mede 25 x 15 x 18 cm.

Os parafusos são retirados do reservatório por um impulsor de prato giratório e orientados na esteira de entrega, de modo que a parafusadeira apanha no mesmo ponto e na mesma altura em cada ciclo, em vez de procurar na caixa. A precisão de posicionamento no ponto de coleta é de 0,01 mm, o que permite que uma parafusadeira motorizada ou um fuso robótico apanhe o parafuso sem dispositivo de localização. Com uma única bitola carregada, o alimentador também elimina o problema de bitolas misturadas que ocorre com uma bandeja aberta.

É um acessório de alimentação, não uma máquina de processamento: não corta, não desencapa e não crimpa. É a menor unidade deste grupo, com 3 kg, e é especificada pela faixa de parafuso e pelo comprimento de rosca, não por bitola de cabo ou de tubo.

Principais características

1. Faixa de parafusos de M1,0 a M5,0 de diâmetro, cobrindo de microparafusos a parafusos de máquina M5 com um ajuste de reservatório.

2. Comprimento de rosca abaixo de 20 mm aceito, o que mantém o parafuso assentado na esteira sem sobra.

3. Taxa de alimentação de 0,5 s por peça, compatível com o ciclo de uma parafusadeira manual na mesma estação.

4. Precisão de posicionamento de 0,01 mm no ponto de coleta, de modo que a parafusadeira ou o fuso apanha o parafuso sem correção de posição.

5. Carregamento por impulsor de prato giratório: os parafusos são elevados do reservatório e orientados na esteira, sem necessidade de alinhamento manual.

6. Consumo de 25 W em 220 V CA 50 Hz reduzido para 12 V, em carcaça de 25 x 15 x 18 cm e 3 kg, para ambiente de -10 a 40 graus C.

Especificações técnicas

ParâmetroEspecificação
ModeloWPM-1050H
Tipo de máquinaAlimentador automático de parafusos
Especificações de parafusoM1,0 a M5,0 de diâmetro, rosca abaixo de 20 mm
Eficiência de alimentação0,5 s/pc
Precisão de posicionamento0,01 mm
Método de alimentaçãoCarregamento por impulsor de prato giratório
Consumo de energia25 W
Alimentação220 V CA 50 Hz para 12 V
Temperatura ambiente-10 a 40 graus C
Dimensões25 x 15 x 18 cm
Peso3 kg

Aplicações

— Montagem eletrônica com microparafusos M1,0 a M2,0, em que a coleta manual atrasa a linha e derruba parafusos.

— Montagem de pequenos eletrodomésticos e ferramentas elétricas, alimentando parafusos M3 a M5 em parafusadeira manual.

— Fixação de placa de circuito e chassi, apresentando parafusos em ponto repetível para parafusadeira com controle de torque.

— Montagem de conectores e blocos de terminal, em que um parafuso caído dentro da carcaça vira retrabalho.

— Montagem de instrumentos, relógios e pequenos mecanismos, em que os parafusos são pequenos demais para manuseio confiável à mão.

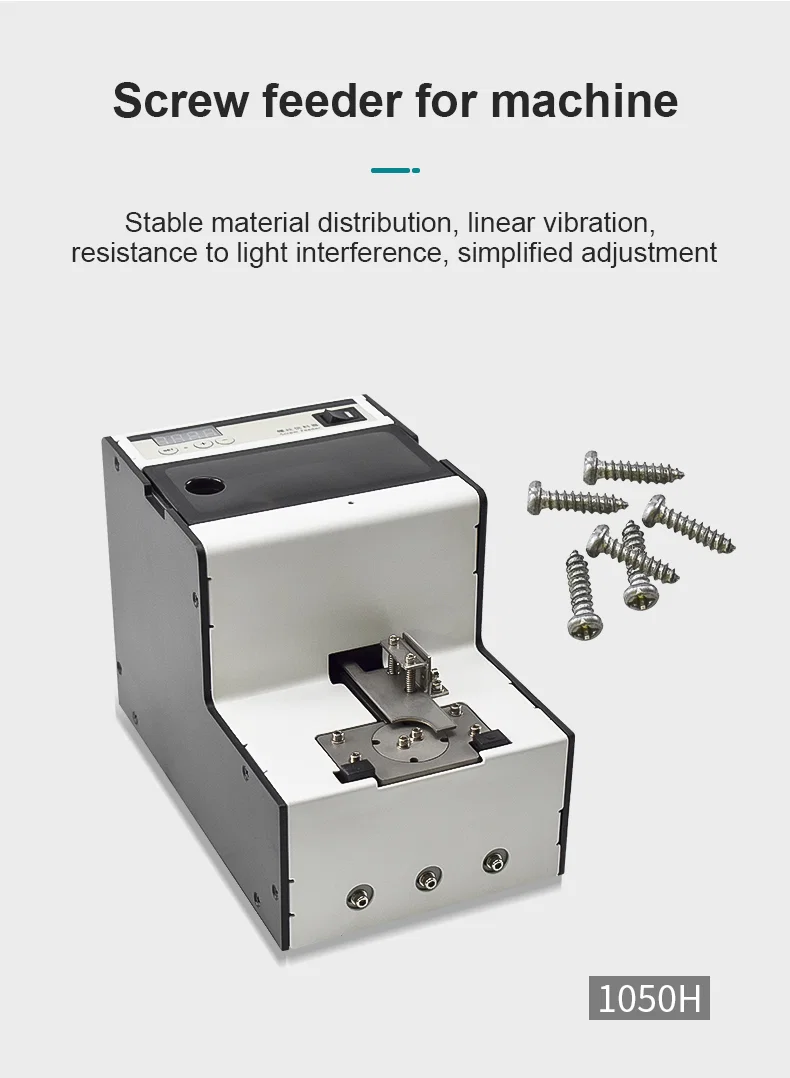

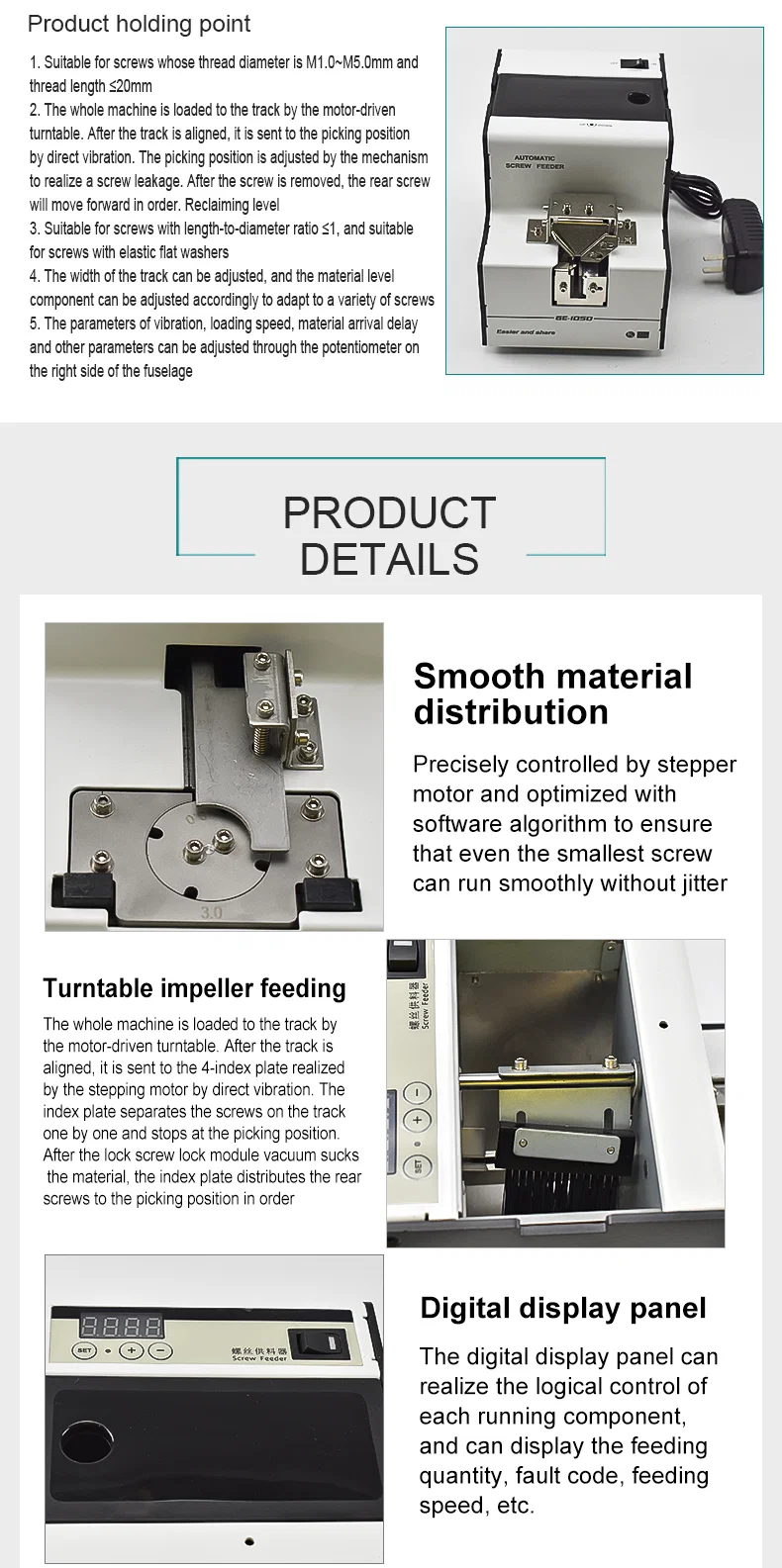

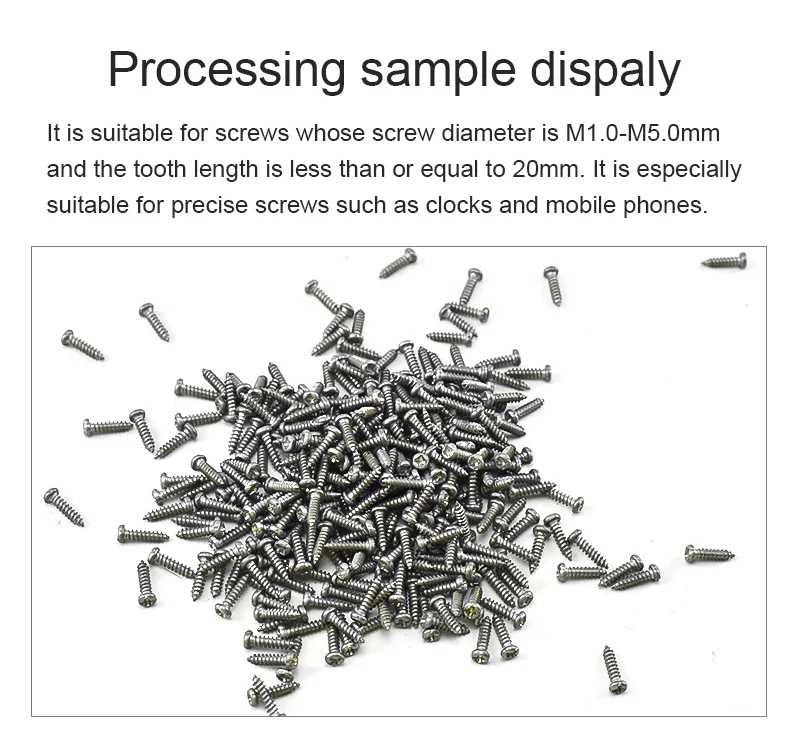

Alimentador automático de parafusos retirando um parafuso, ao lado de fotos comparativas de montagem manualAlimentador automático de parafusos WPM-1050H com painel digital e parafusos soltosMonte de parafusos de precisão M1,0 a M5,0 alimentados pela máquinaDetalhes do impulsor de prato giratório, do painel de display digital e da distribuição de materialQuatro vistas em ângulo do alimentador automático de parafusos 1050H
