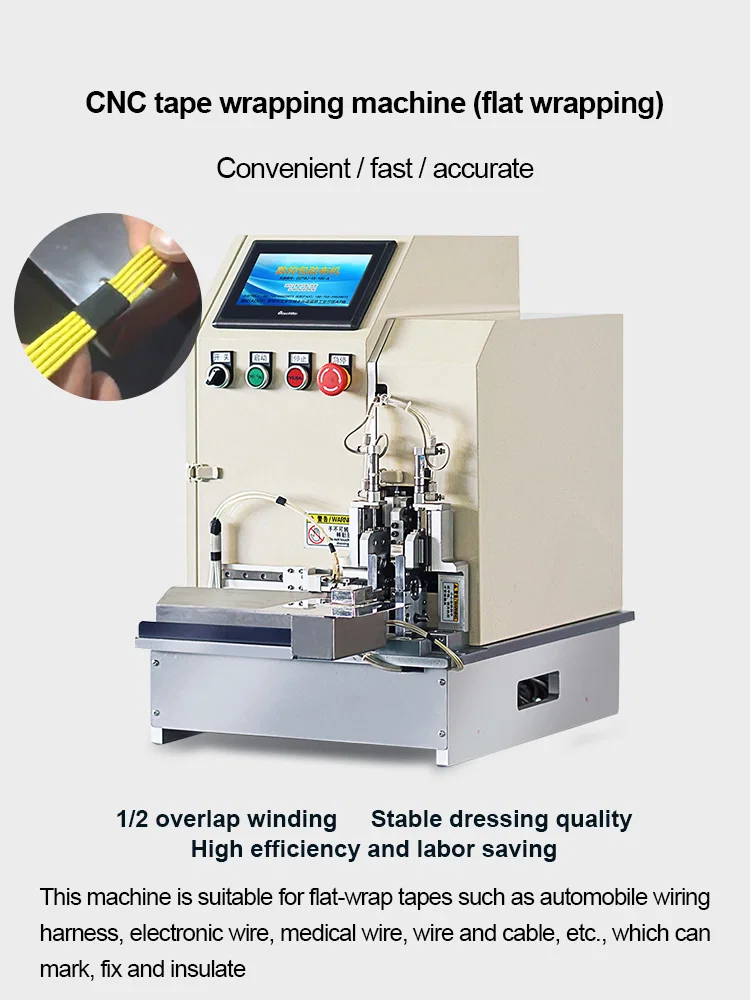

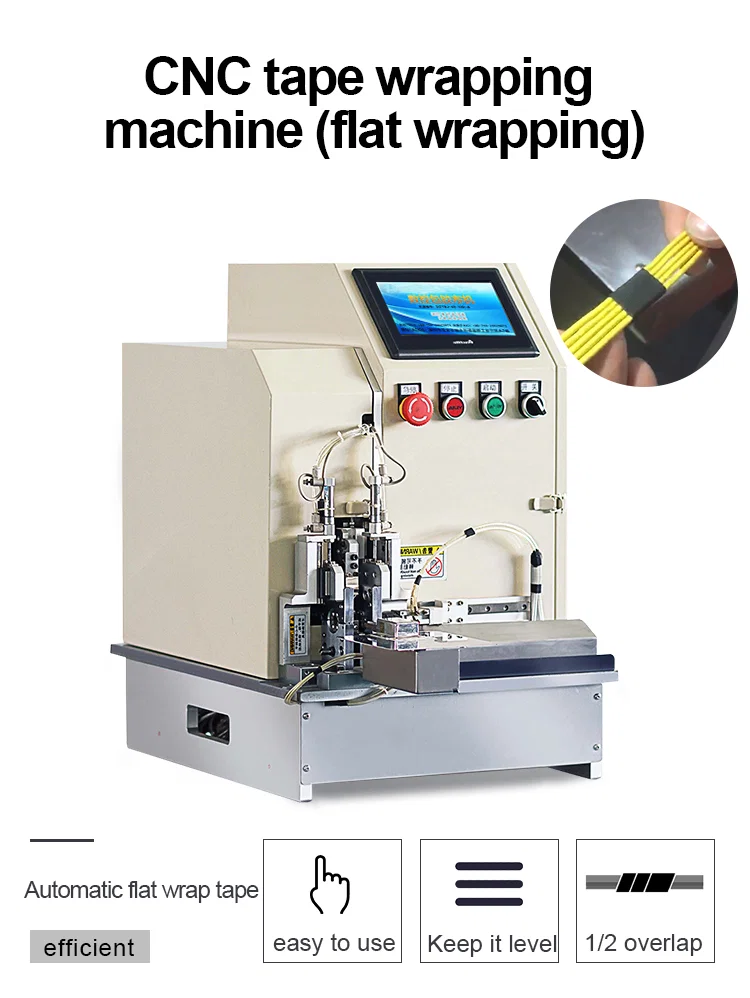

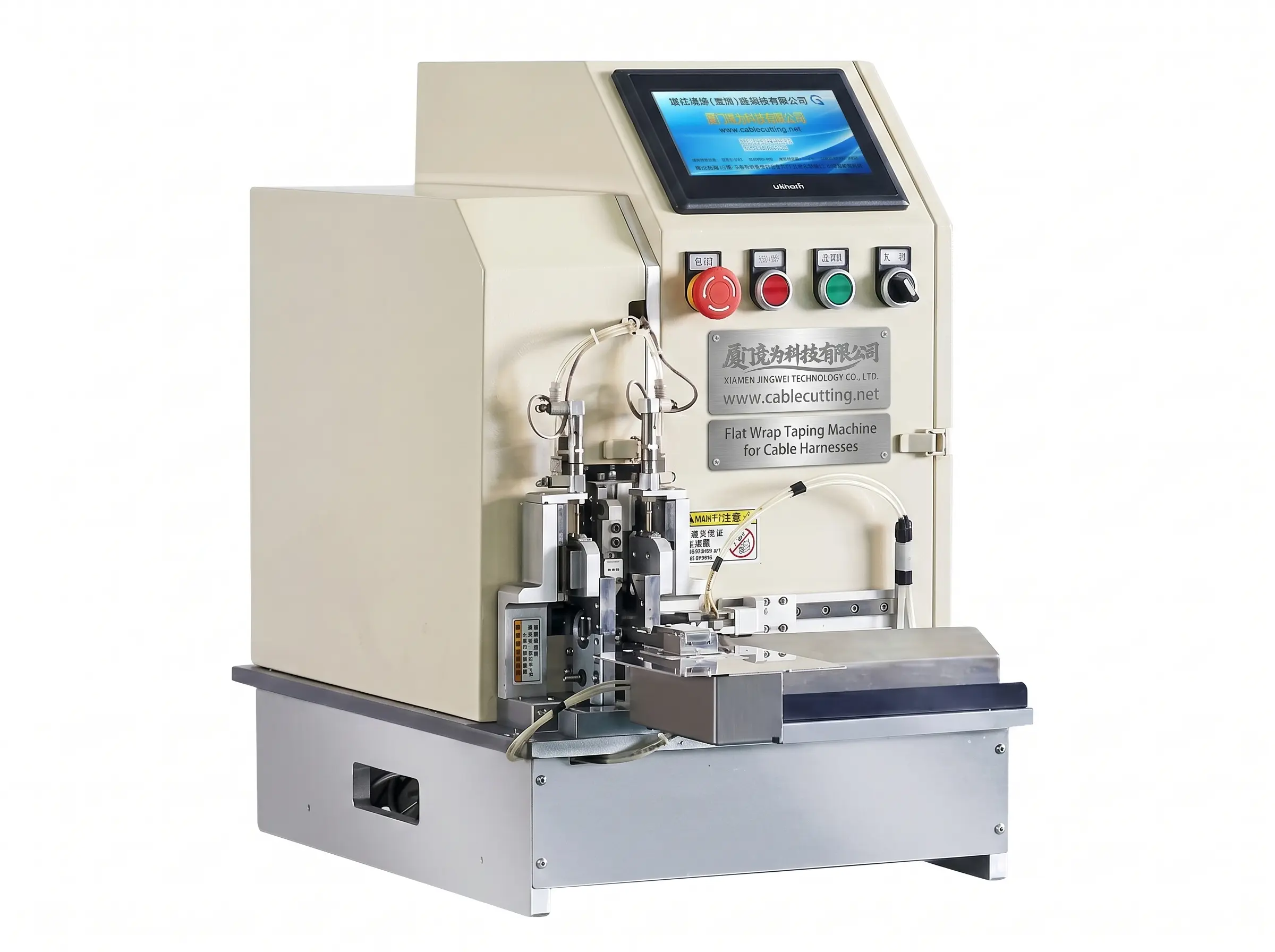

A WPM-6-12 fita chicotes com fita plana de 6 mm a 12 mm de largura e espessura superior a 0,15 mm. O chicote é posicionado em uma garra na mesa deslizante e o cabeçote aplica a fita ao longo do trecho em modo pontual ou espiral, por até cinco pontos de fita em um programa, com sobreposição de 1/2 entre voltas. Dois cabeçotes de fita são montados lado a lado na estrutura de bancada, com as linhas pneumáticas e o dispositivo de fixação no deslizante.
Um trecho fitado à mão mostra cada mudança de posição da mão: a sobreposição varia, as bordas levantam e o volume sobre uma derivação fica irregular o suficiente para interferir em uma carcaça de conector ou em um conduíte. A WPM-6-12 tem controle CNC, de modo que o número de voltas e a velocidade são definidos no programa e o mesmo trabalho se repete no próximo chicote, e o visor de produção conta as peças conforme são fitadas.
Este é o modelo de fita plana da linha. A WPM-75 (278) fita rolos, a WPM-TP (279) enrola folha para blindagem, a WPM-1310 (362) enrola PTFE em conexões roscadas e as unidades manuais (430, 441, 487, 488) atendem chicotes que não podem ser levados à bancada. A WPM-6-12 é a indicada para trechos longos e retos com fita plana em sobreposição fixa de 1/2 em até cinco pontos.
Principais características
1. Fita plana com fita de 6-12 mm de largura e espessura superior a 0,15 mm
2. Até 5 pontos de fita por programa
3. Sobreposição fixa de 1/2 por volta
4. Modos de enrolamento pontual e em espiral
5. Controle CNC com voltas e velocidade ajustáveis e visor de produção para contagem de peças
6. Dispositivo de fixação pneumático em mesa deslizante linear, com dois cabeçotes em uma estrutura

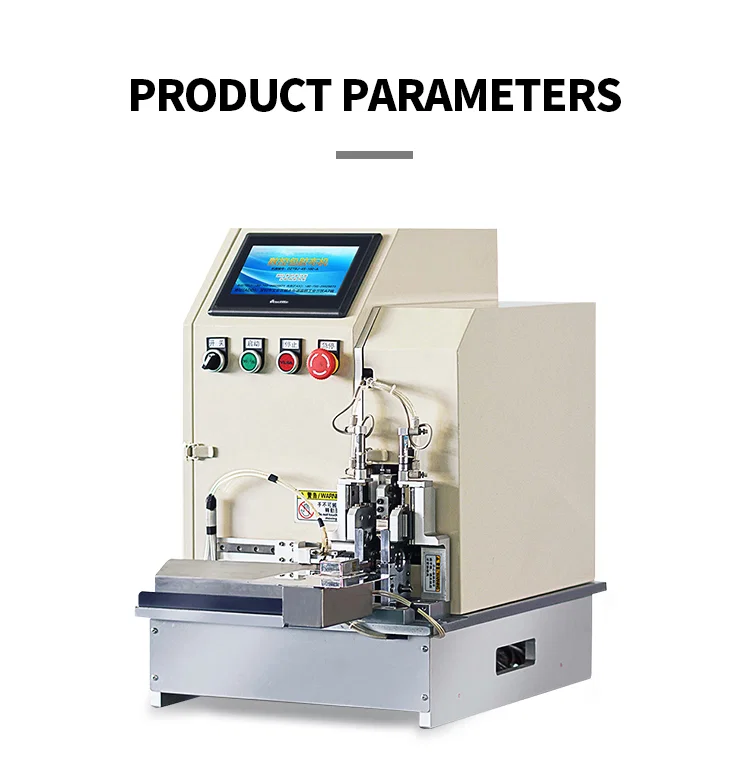

Especificações técnicas
| Parâmetro | Especificação |
|---|
| Modelo | WPM-6-12 |
|---|
| Função | Fita plana para chicotes de cabos |
|---|
| Faixa de largura da fita | 6-12 mm |
|---|
| Espessura da fita | Acima de 0,15 mm |
|---|
| Pontos máximos de fita | 5 pontos |
|---|
| Sobreposição | Sobreposição de 1/2 por volta |
|---|
| Modos de enrolamento | Enrolamento pontual, enrolamento em espiral |
|---|
| Controle | CNC automático, voltas e velocidade ajustáveis, visor de produção |
|---|

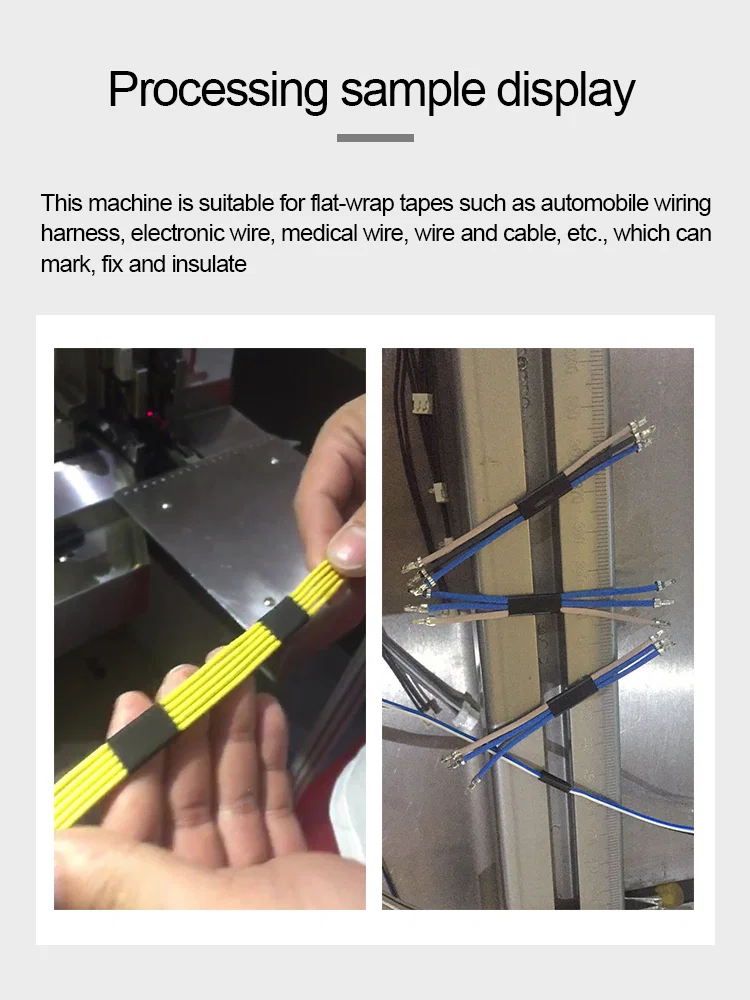

Aplicações
— Chicotes automotivos - fita plana em trechos retos e pontos de derivação com sobreposição fixa de 1/2
— Fiação eletrônica - fita plana em cabos flat e multicondutores dentro de invólucros
— Conjuntos de cabos médicos - fita plana onde se exige acabamento liso e de baixo perfil ao longo do trecho
— Chicotes de eletrodomésticos - fitagem de feixes que passam por vãos estreitos no chassi
— Pré-montagem de chicotes - cinco pontos de fita por programa em lotes repetidos
